裝載機轉向系統之流量放大液壓系統

裝載機的轉向系統經歷機械式轉向、液壓助力轉向、全液壓轉向等多個發展階段。

上圖就是機械式轉向的示意圖，從圖中可以看到，轉向功能的實現完全依靠操作手轉動方向盤，從而帶動連桿機構，推動輪轂，從而實現形式方向的偏離，這種轉向方式對操作手的要求較高，勞動強度大，轉向困難，不靈活，所以基本上在裝載機上不再使用。

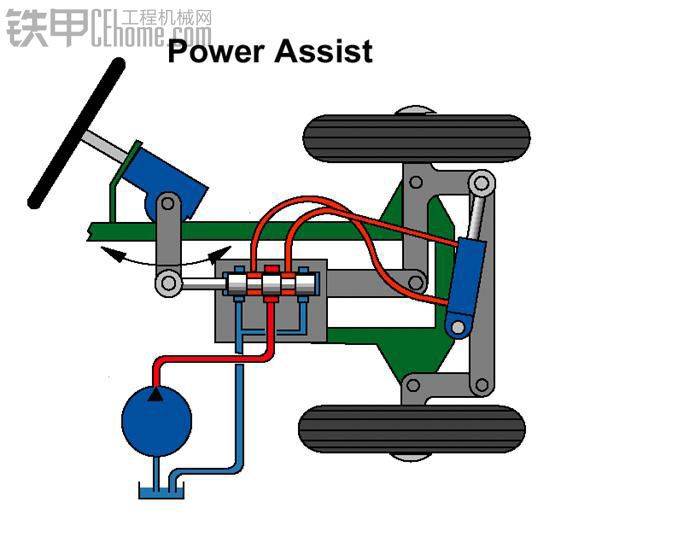

上圖就是液壓助力轉向的示意圖，在機械式轉向系統的基礎上，人們開發了液壓助力轉向系統，操作手轉動方向盤，通過連桿機構推動轉向控制閥，轉向泵輸出的油液經過轉向控制閥進入到轉向油缸中，轉向油缸帶動連桿機構，推動輪轂，從而實現形式方向的偏離。這種轉向方式在一般意義上降低了操作手的勞動強度，實現液壓控制轉向。在小噸位的轉載機上很容易實現，但是隨著裝載機行業的發展，整機噸位越來越重，轉向系統需要的流量和壓力也越來越大，此時由于液動力的影響，推動轉向控制閥的閥芯需要的力越來越大，從而導致轉動方向盤的力量也越來越大，限制了液壓助力轉向系統的發展。

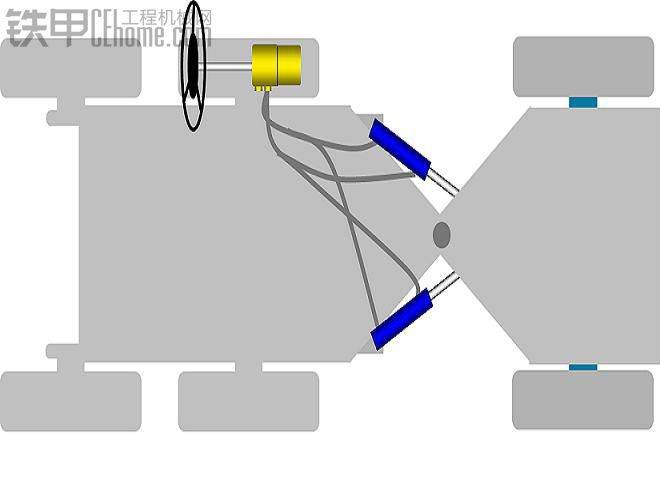

上圖就是全液壓轉向的示意圖，隨著技術的發展，目前的裝載機轉向液壓系統基本上已經實現了全液壓轉向。
但是根據轉載機噸位的不同，配置的不同，同樣是全液壓轉向系統，系統的組成也是千差萬別的。今天，就目前國內裝載機市場上比較主流的50裝載機的轉向液壓系統的組成和元件工作原理做一個簡單的介紹。
目前國內裝載機市場上主流的50裝載機的轉向液壓系統基本實現了流量放大液壓系統，其組成基本上為：開芯轉向器、轉向缸、減壓閥、流量放大閥。
首先介紹一下何為流量放大轉向液壓系統：采用小排量的開芯轉向器提供先導油源，控制流量放大閥閥芯的開度，實現用小流量控制大流量，用低壓先導壓力控制高壓轉向壓力的系統?，F(xiàn)在流量放大轉向系統的轉向器排量基本上為125ml/rev，控制壓力為3~3.5Mpa，而轉向系統需要的流量遠大于轉向器提供的流量，50裝載機轉向泵基本上為80ml/rev，轉向壓力基本上為15Mpa。

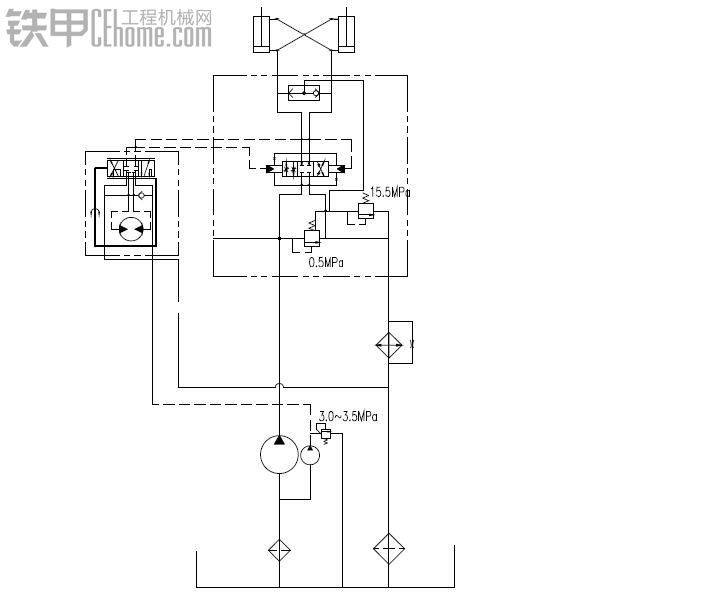

上圖是流量放大轉向液壓系統原理圖。

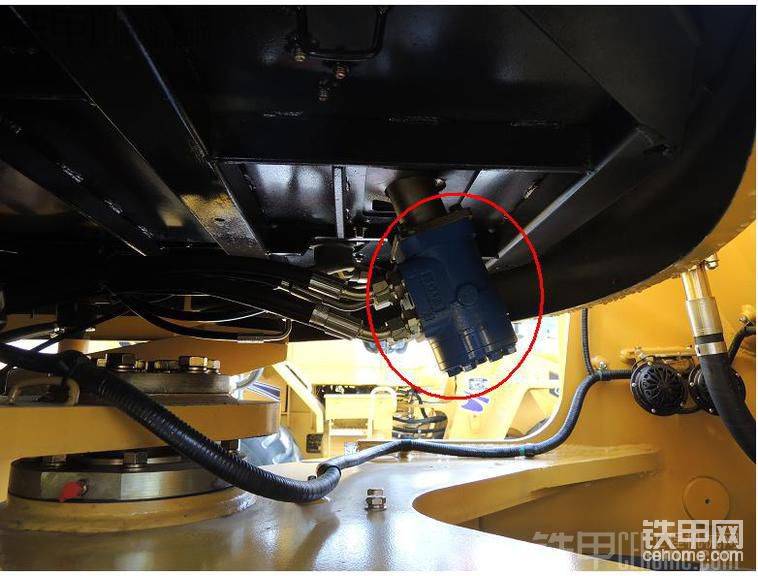

上圖中紅色圓圈部分就是全液壓流量放大系統的核心元件——轉向器，目前國內普通型的裝載機的轉向液壓系統用轉向器基本上有兩家：濟寧伊頓和鎮江的，兩家很好區分，藍色涂裝的就是濟寧伊頓的，黑色涂裝的就是鎮江的。

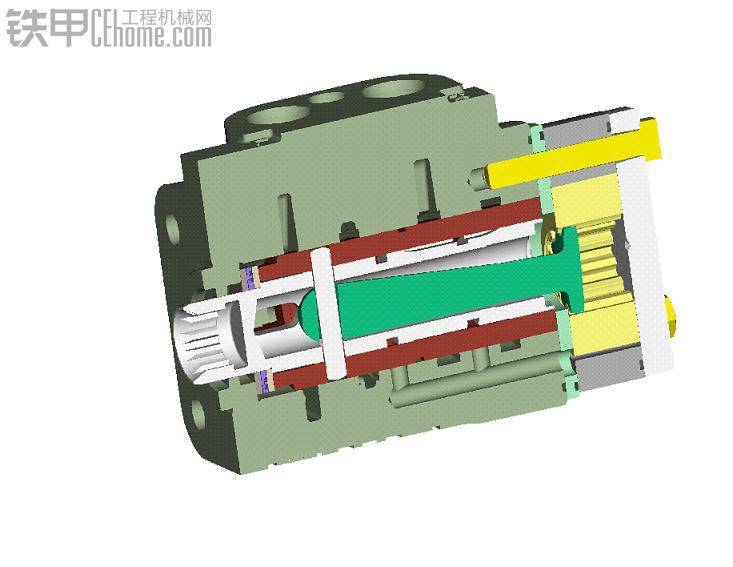

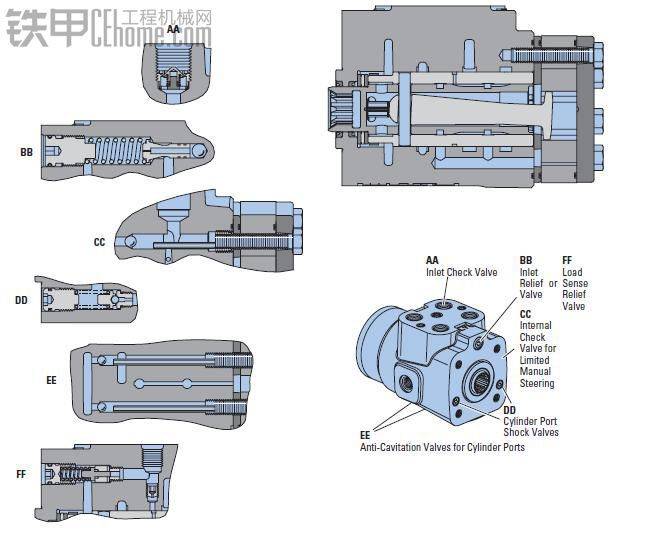

上圖是轉向器的結構圖，轉向器其實就是個轉閥，當方向盤轉動時，會接通相應的液壓油口，控制油液的流動方向，在此不贅述。
下面重點介紹一下全液壓流量放大系統另一核心元件——流量放大閥。

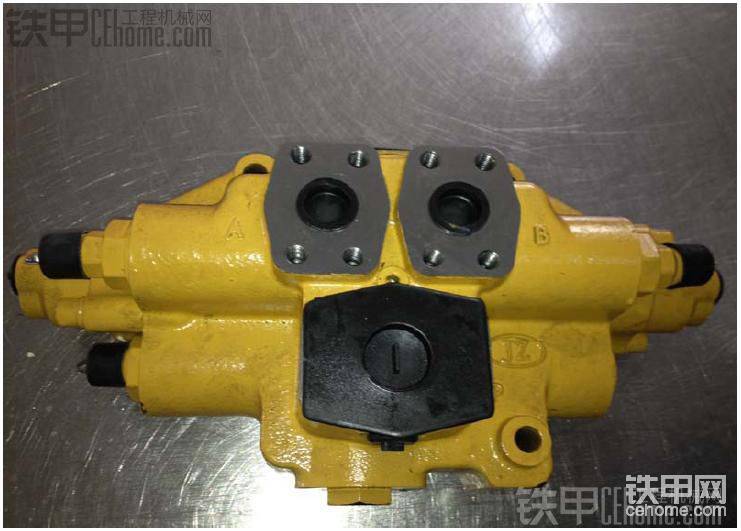

上圖就是國內流量放大系統上普遍使用的流量放大閥。

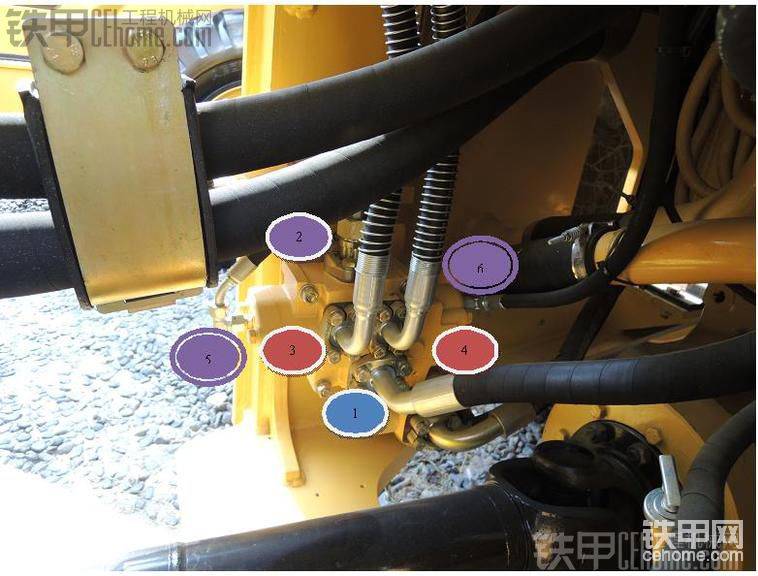

上圖就是柳工裝載機上流量放大轉向系統中流量放大閥的安裝及管路聯接。

上圖中序號1（P）接轉向泵出口，序號2（T）接油箱回油，序號3（A）接轉向缸，序號4（B）接轉向缸，序號5（a）接轉向器的R口，序號6（b）接轉向器的L口。

上圖是流量放大閥的剖視圖。

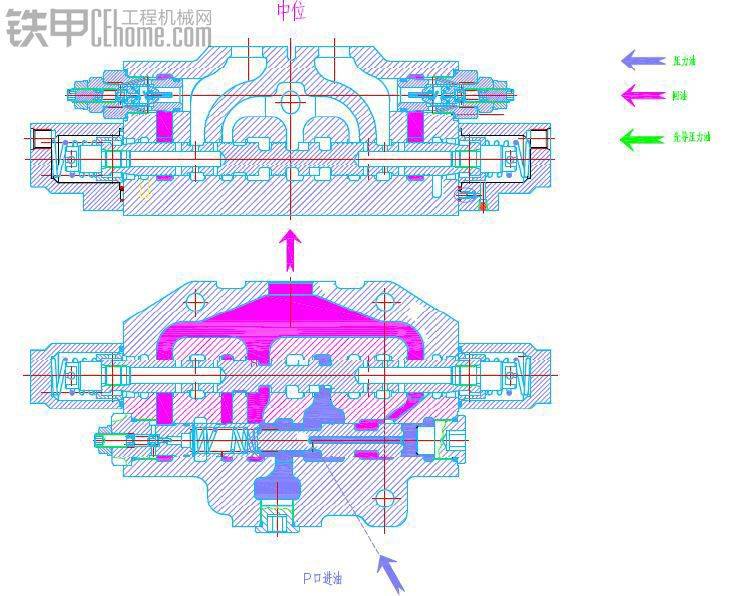

上圖是流量放大閥處于中位時的油液流動示意圖，此時沒有轉動方向盤，轉向泵的出口油液進入到流量放大閥后流回油箱。

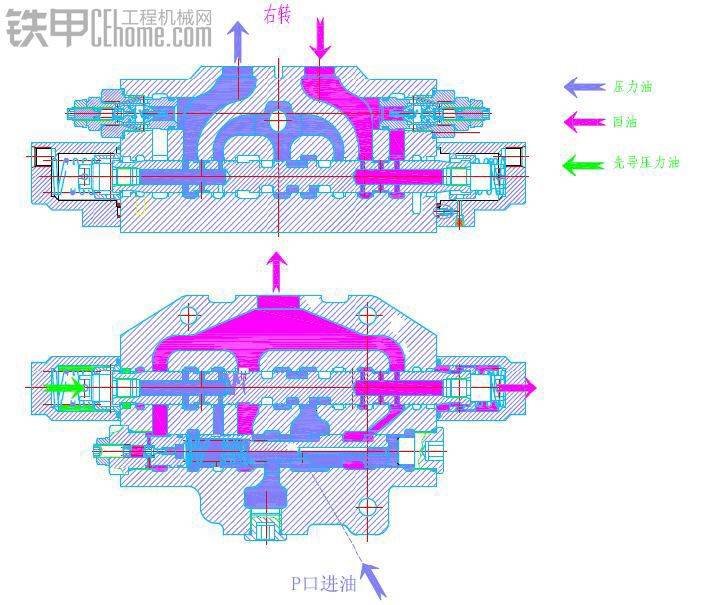

上圖是流量放大閥處于右位時的油液流動示意圖，此時向右轉動方向盤，流量放大閥閥芯處于右位，油液流經流量放大閥閥芯進入到轉向缸。

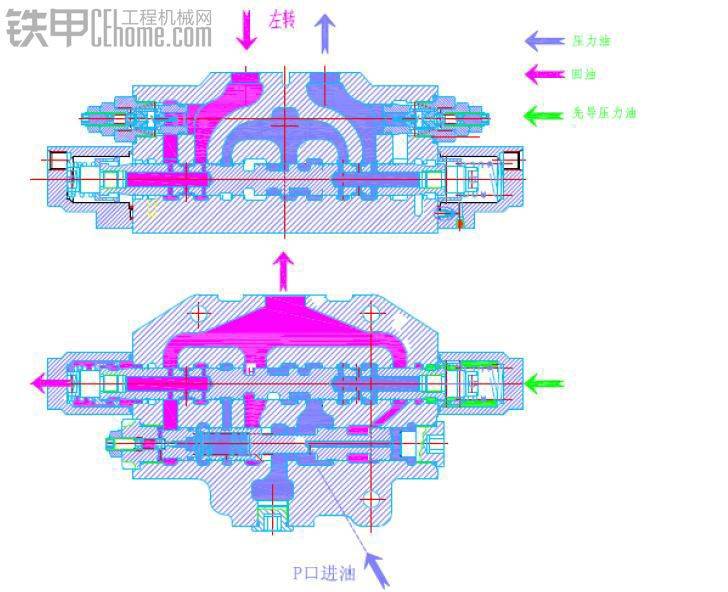

上圖是流量放大閥處于左位時的油液流動示意圖，此時向左轉動方向盤，流量放大閥閥芯處于左位，油液流經流量放大閥閥芯進入到轉向缸。

上圖是流量放大閥的閥芯結構。

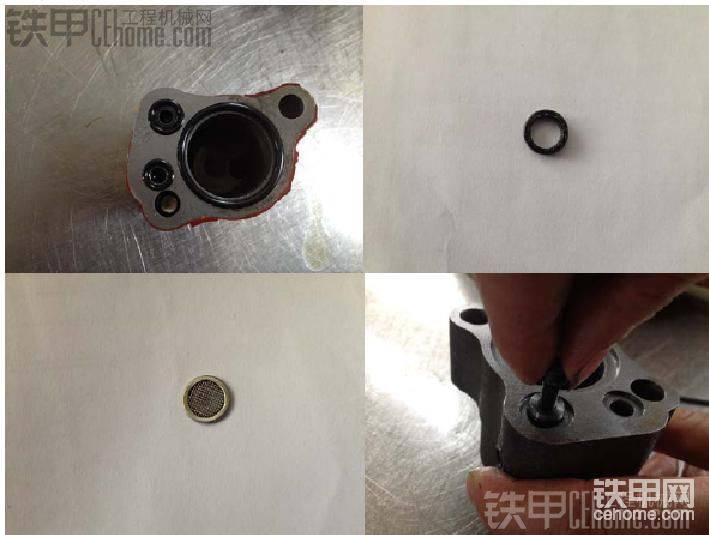

上圖是流量放大閥的端蓋結果，圖中的濾網和阻尼塞是用來過濾先導油液，當轉動方向盤后，轉向器的油液進入到端蓋的小孔一側，由于轉動方向盤的快慢不同，所以通過節流小孔的流量也不同，從而導致在節流小孔的前后壓力產生變化，繼而推動流量放大閥閥芯的動作，實現流量的放大功能。
今天簡單的給各位甲友說說裝載機的流量放大轉向系統，希望甲友能夠支持，由于篇幅有限，有不詳盡的地方，敬請之處，以便改正，就叨叨這些，呵呵。
