【圖紙】利用圖形設計軟件，把圖紙化繁為簡

引言：今天閑來無事，分享一個我的方法，那就是把比較復雜的系統分解成自己可以看懂的子系統，并加深記憶。
在日常的修理中，除了熟悉每一款機型的老師傅可以清楚地了解每一個插頭的針腳號定義，對于維修新手或者一些獨立修理店而言，應該都是帶圖維修的（我以前就是）。所以我建議你平時多看圖紙，以提高在修理過程中的效率，祝各位多出單，多快好省地處理單，多賺錢。

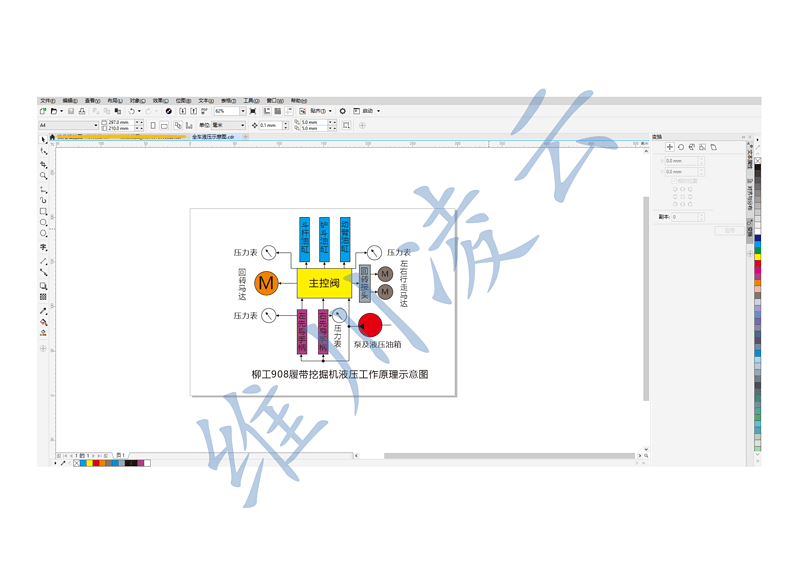

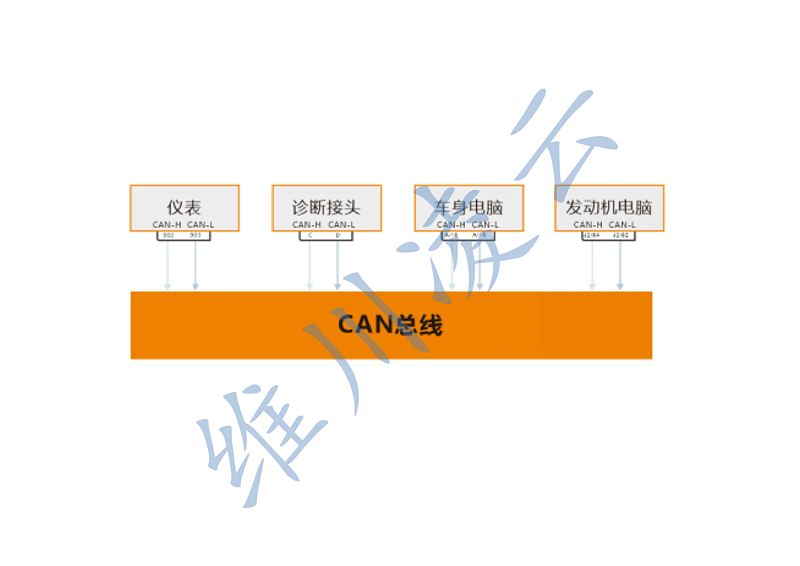

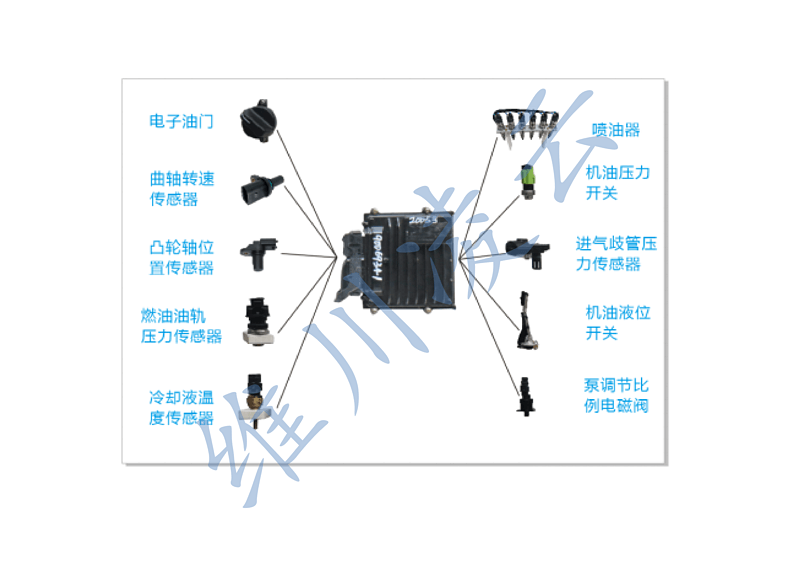

這是我之前利用CDR做的最簡單，最簡單的一種示意圖了，大家也不用杠，不要說那個泵供給那幾個液壓執行元件油了。我想表達重點是建議利用電子設備畫出自己需要的圖紙。例如蘋果的手繪畫圖，電腦繪圖軟件等等，好處就是，電子設備方便攜帶，而且利于保存，無論你去到那個地方做維修都可以攜帶，并且可以隨時修改。

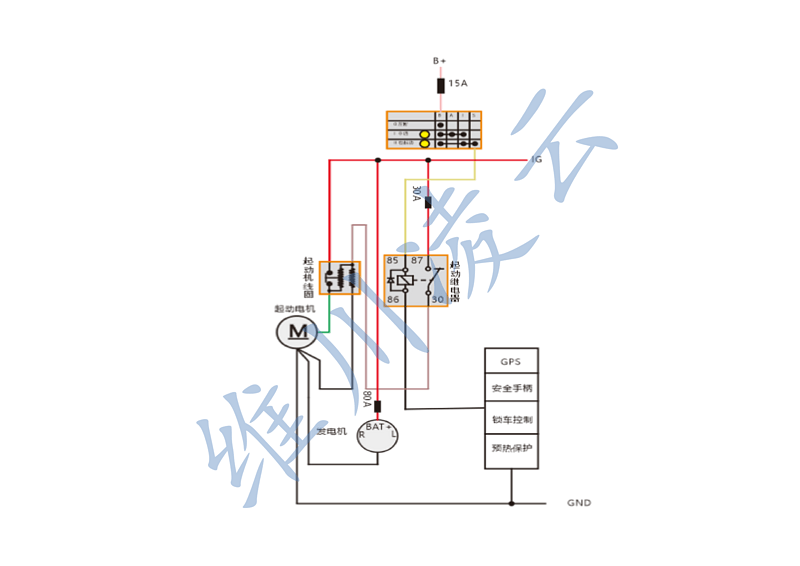

發動機起動系統，基本每一臺機都是差不多的控制原理。圖中可以看到啟動繼電器的控制既由鑰匙控制，又要通過GPS、安全手柄、鎖車控制、預熱保護的控制。認真讀完圖就可以知道，哦~~原來那么多的控制方式都是控制一個起動機的啟停的。是不是就突然恍然大悟了，為什么老師傅接到說無法起動（打不著車）的電話都是先問機手啟動馬達轉不轉，那是老師傅開始分割排除故障點了，簡單的就遠程解決，復雜的就再商議嘛。
假如你是機手，你看到這里你就知道了，是不是你老板沒交錢，機子被鎖車了啊。又或者是不是安全手柄開關搞壞了啊。假如你是維修工你也應知道了，通過詢問機手故障現象，可以遠程叫他簡單檢查哪里了，通過一步一步的簡單檢查之后，再結合自身經驗，大概也可以估摸故障點在哪里了。

寫在最后，近來天氣炎熱，提醒在外的兄弟們注意防暑。明天就是父親節了，保持一個健康的身體是給父親還有孩子一個最好的禮物。
