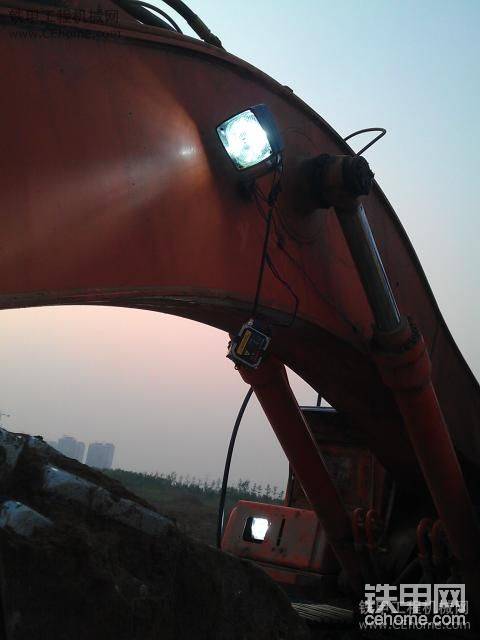

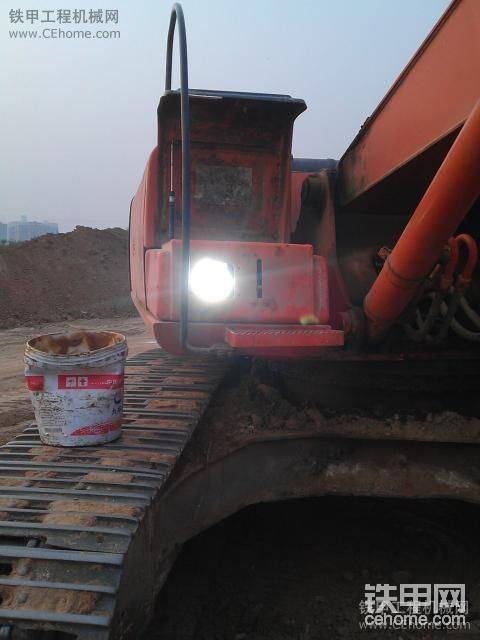

國內使用氙氣燈第一挖 日立EX200-5挖掘機

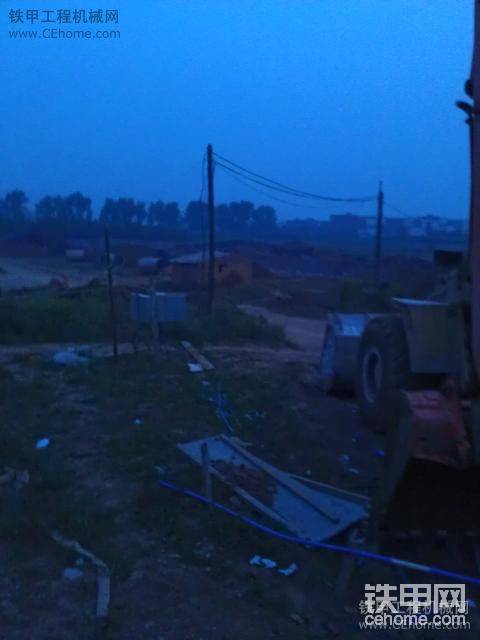

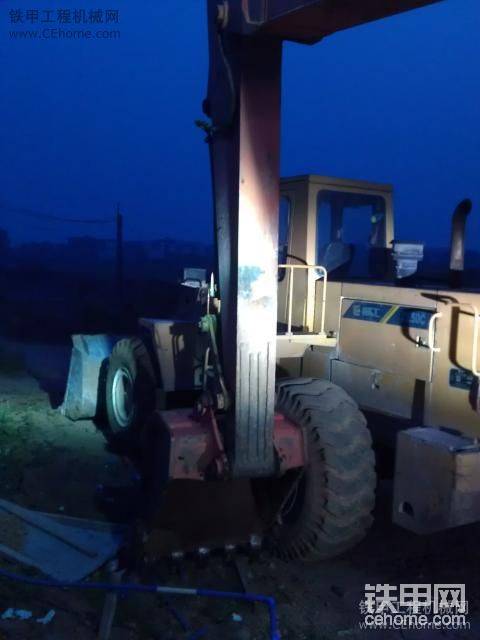

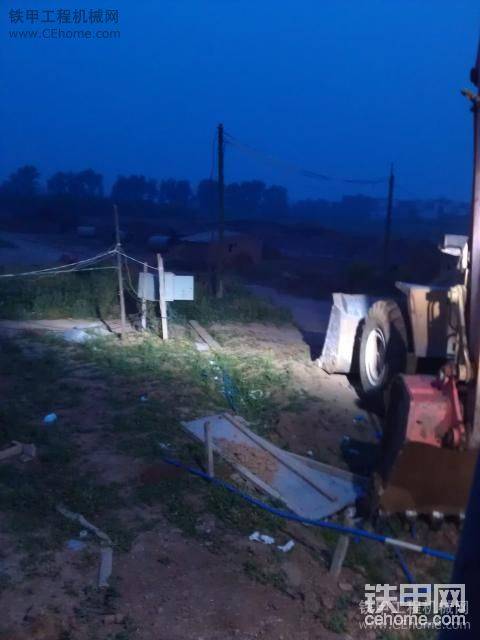

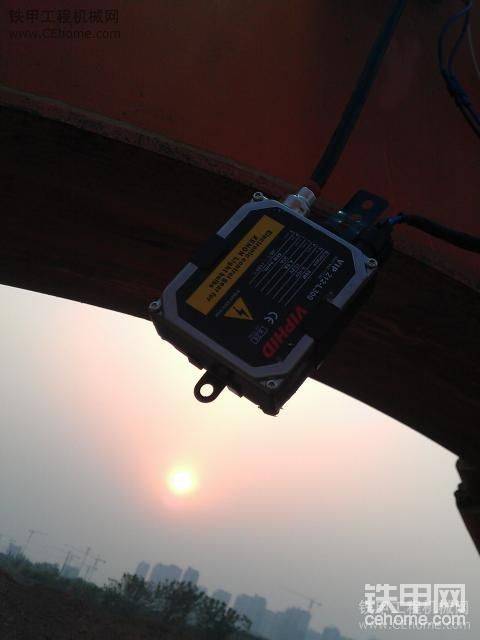

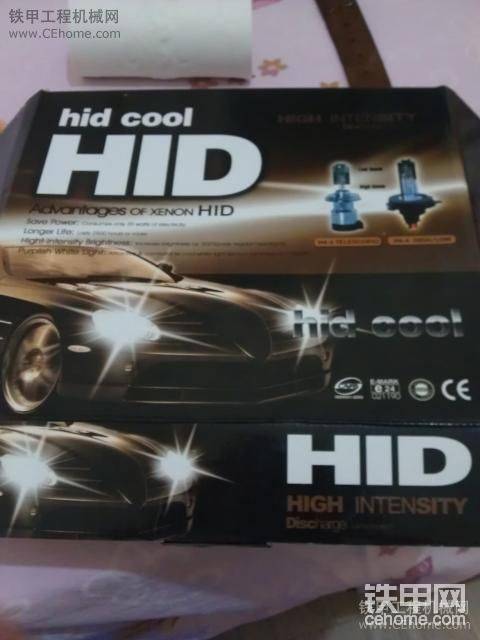

全國首臺使用疝氣燈挖掘機，有木有   不說話  看圖

另外上次提到的挖掘機遙控方案變了（詳情參考《前無古人的改裝 日立EX200-5電器改裝》）
網頁鏈接' target='_blank'>網頁鏈接

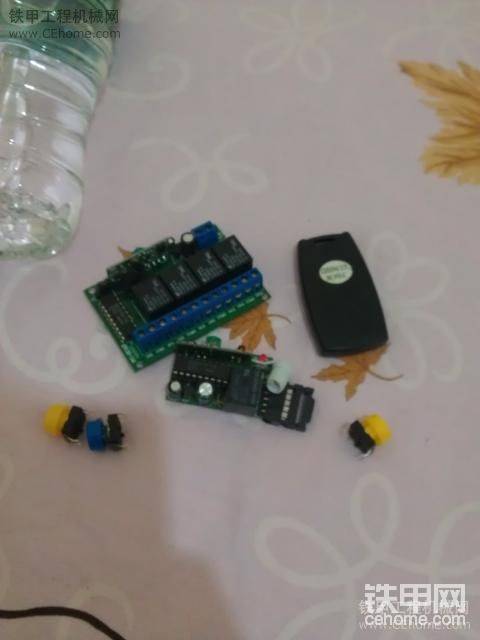

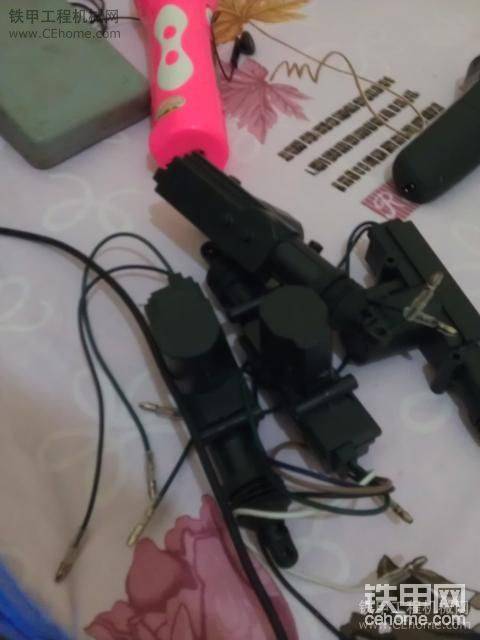

沒有以前那么多功能只控制開鎖關鎖，和開啟電源和啟動增加 不用遙控開電源  直接用鑰匙開   啟動起后30秒自動熄火。 遙控沒解鎖前用鑰匙發車就會這樣一直循環。

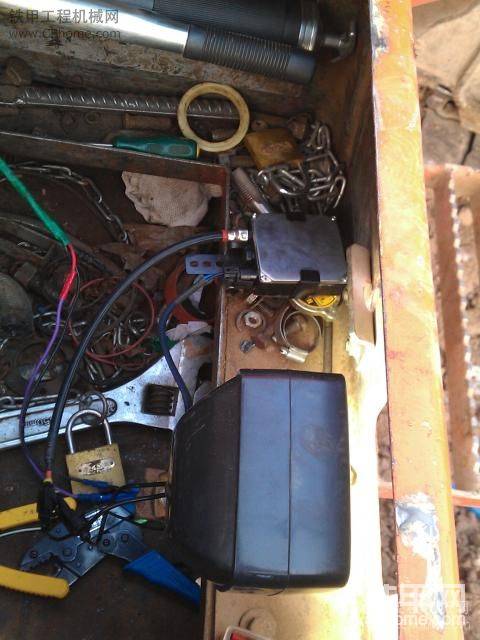

這個功能的方案是通過2個繼電器+個是時間繼電器實現 ， 1個繼電器都連接電源線默認接常開端  1個接發電機發電檢測端也是常開，發電機檢測線接入時間繼電器，自身再接一條永久電源和一條通往鑰匙開關連接線，這兩2條是常閉的。

從遙控端電源線繼電器接出電源引線到     接到鑰匙開關電源線繼電器和發電機發電檢測線繼電器   當遙控打開電源后，引出的那兩條線就會給電源繼電器和發電機檢測繼電器通電使其動作，2個繼電器常開端關閉，使其斷路。

如果沒有通過遙控直接使用鑰匙開關通電發車  ，當啟動后，儀表發電機指示燈熄滅表示發電機檢測線通電了，通電后時間繼電器開始計時30秒，時間到后就會動作使時間繼電器永久電源和他引到電源繼電器線接通  ，使鑰開關繼電器動作，常開端關閉，挖掘機ECU檢測到挖掘機電源線切斷，命令EC馬達轉到熄火位置。

這里有些思路可能不對，只能等明天實地操練。

如果成功我會在駕駛室給發電機檢測線接1檔快關。在繼電器或者遙控發生意外要用鑰匙開關啟動時就手動斷開發電機到時間繼電器的線嗎？
