小松PC78US-6NO工作異常
一朋友開個修理廠，只能修一般的機械故障。接人家從二手機拉回來的這機器（據說別人也修過），胡亂弄了兩個多月?，F(xiàn)機器工作異常，昨天幫他看了看，沒有液壓圖，自己也幫不上忙，所以現在想請教鄭曉剛、王成林等大師。這故障如何解決？先上圖：

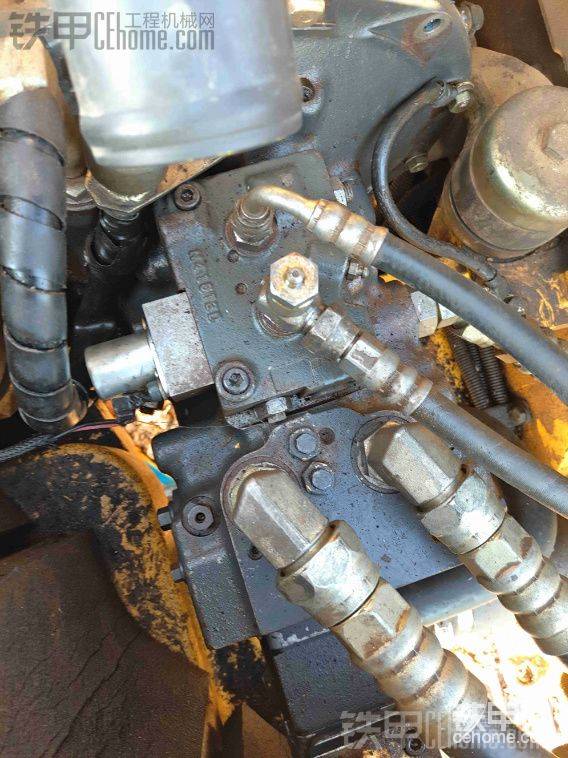

曉 第一張是液壓泵圖。泵為兩個輸出口的柱塞泵（一個缸體兩個泵的功能） 和兩個輸出口的齒輪泵（兩個齒輪泵）。

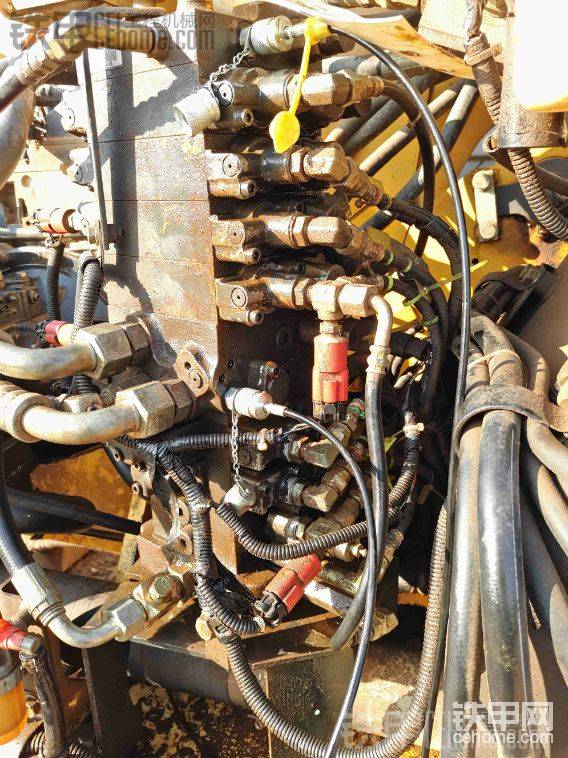

主控閥的左側圖片
主控閥的右側圖片 泵系統安全閥壓力過大，經調整兩輸入油口，主控閥右側的安全閥后265bar。兩齒輪泵輸出口中的做為先導油（另一泵的作用未查）的壓力調整不起來。調整的是從下面數起的第一塊和第二塊閥板的插裝閥。 操作現象： 行走先導壓力只有15bar左右，斗桿、動臂、鏟斗先導壓力10bar左右，回轉先導壓力峰值50bar，推土板下降抬起機器峰值70bar。為什么會出現這么異常呢？！請大師們幫助解答。誰有這機器的液壓原理圖，希望能共享一下。 泵調節器上有兩個壓力油口和一個電磁閥。一個壓力油口接的是從主控閥上兩泵輸入油口閥板上的壓力油，另一個接的是主控閥最上端閥板上的壓力油。 先導壓力油檢測是在主控閥最下端閥板的輸入口處，系統壓力檢測在兩泵輸入主控閥板右側堵頭處。
圖片
-
挖遍火星
2019-06-13
我不知道你先導壓力有沒有測對。但是小松的這款機的先導壓力是有電磁閥組上的一個溢流閥來控制的（設定壓力是32KG）。你測的居然每個動作的先導壓力都不一樣。這個有點奇怪。還有那個齒輪泵一個是供應系統流量的（回轉，推土鏟），最后面的就是先導泵了！有什么問可以添加我的QQ1366339700,或者微信：13650731636交流一下。順便說一下，原理圖我有
回復（0）
-
手機用戶222OIWP
2019-06-07
你好小松78US有問題請教
回復（0）
-
普光德機械設備
2018-02-20
你想多了，我沒有二手件，我說他這車沒有維修價值了
回復（0）
-
午夜飛行者
2017-07-17
我有78mr的 英文版的
回復（0）
-
ylliangwei
2016-12-30
閥芯能打磨我是不信的，配合精度這么高，發卡后研磨到是相信。你不過是想出手二手的主控閥吧！
回復（0）
-
ylliangwei
2016-12-30
[i=s] 本帖最后由 ylliangwei 于 2016-12-30 22:38 編輯 很奇怪的現象，沒有先導壓力油，卻能操作機器動作！難道是儀表示值靈敏度低？或者這齒輪先導泵是個壞泵，根本沒有用；還是象王大師說的接上主油路的高壓油！看來王大師說的有道理。
回復（0）
-
ylliangwei
2016-12-30
誰有主控閥的圖冊，共享一下，以便檢查是不是油管接錯。
回復（0）
-
ylliangwei
2016-12-30
動作現象： 一、起動機器，在先導油輸入主控閥的接口安裝壓力表，顯示沒有壓力。（朋友剛換二手的先導泵，原先導泵齒輪損壞。之前別人處弄過液壓泵。朋友換過二手主控閥。）調整下面第一塊和第二塊閥板上的插裝閥，先導壓力仍然沒有顯示。 二、挖土還是能挖動，三個油缸操作時動作慢，大臂能抬起機器，推土鏟也能抬起機器。做這些動作，之前接的檢測先導壓力的表，顯示我之前描述的情況。 三、系統壓力之前朋友調到32MPa，調整安全閥后26.5MPa。
回復（0）
-
132****2900
2016-12-30
我修過類似的故障 小松55Mr-2 3天我修好了 一個閥芯卡住了 打磨 順暢 安裝 用車 時不時的還會卡住 都懶得拆了 浪費那液壓油 就這種車修好修不好都不影響賣 修好了也不能正常干活 換控制閥總成能解決問題 舍不得那錢 哥們你看我對你車了解深不
回復（0）
-
王成林
2016-12-30
二次先導壓力異常，可能管路接錯，或者分配器安裝時零件裝錯或者丟失，造成高壓油竄入先導系統。 回轉和小臂是同一個操作閥，不可能輸出兩種先導壓力。小松車壓力單位以公斤表示，不是帕。 你沒有說明動作現象怎樣？。沒有經驗和樣車，管路糾正很困難。如果分配器裝配錯誤或者丟失零件，處理好更困難，或者不可能。
