發動機選型

巨細無遺啊{:3_46:}

感謝共享，支持學習

l老三星挖掘機的柴油泵是轉子泵的

前兩年也看過關于馬自達的轉子發動機報道,只是沒這么詳細.{:3_47:}

沸點辛苦了啊，先頂個
但是我想問的是挖掘機用發動機的噴油泵為什么都是直列泵而很少用VE分配泵??？

好多字 讓我來慢慢看

長見識了

專家，精辟。

我來拋磚引玉，給大家介紹一下轉子發動機吧。


轉子發動機簡介

　　目前在商品汽車上普遍使用往復式活塞發動機。還有一種知名度很高，但應用很少的發動機，這就是三角活塞旋轉式發動機。轉子發動機又稱為米勒循環發動機。它采用三角轉子旋轉運動來控制壓縮和排放，與傳統的活塞往復式發動機的直線運動迥然不同。這種發動機由德國人菲加士·汪克爾發明，在總結前人的研究成果的基礎上，解決了一些關鍵技術問題，研制成功第一臺轉子發動機。一般發動機是往復運動式發動機，工作時活塞在氣缸里做往復直線運動，為了把活塞的直線運動轉化為旋轉運動，必須使用曲柄連桿機構。轉子發動機則不同，它直接將可燃?xì)獾娜紵蛎浟D(zhuǎn)化為驅動扭矩。與往復式發動機相比，轉子發動機取消了無用的直線運動，因而同樣功率的轉子發動機尺寸較小，重量較輕，而且振動和噪聲較低，具有較大優勢。轉子發動機的運動特點是三角轉子的中心繞輸出軸中心公轉的同時，三角轉子本身又繞其中心自轉。在三角轉子轉動時，以三角轉子中心為中心的內齒圈與以輸出軸中心為中心的齒輪嚙合，齒輪固定在缸體上不轉動，內齒圈與齒輪的齒數之比為3比2。上述運動關系使得三角轉子頂點的運動軌跡（即汽缸壁的形狀）似“8”字形。三角轉子把汽缸分成三個獨立空間，三個空間各自先后完成進氣、壓縮、做功和排氣，三角轉子自轉一周，發動機點火做功三次。由于以上運動關系，輸出軸的轉速是轉子自轉速度的3倍，這與往復運動式發動機的活塞與曲軸１：１的運動關系完全不同。

轉子發動機的發展歷史

　　轉子發動機（Wankel Engine、Rotary Engine）又稱為米勒循環發動機（Miller Cycle Engine）。它采用三角轉子旋轉運動來控制壓縮和排放，與傳統的活塞往復式發動機的直線運動迥然不同。這種發動機由德國人菲加士·汪克爾（Felix Wankel，1902-1988）發明，在總結前人的研究成果的基礎上，解決了一些關鍵技術問題，研制成功第一臺轉子發動機。

　　汪克爾于1902年出生在德國，1921年到1926年受雇于海德堡一家科技出版社的銷售部。1924年，汪克爾在海德堡建立了自己的公司，他花了大量的時間在那里進行轉子發動機的研制。1927年，諸如氣密性和潤滑等的一系列技術問題的攻克終于有了眉目。二戰期間，汪克爾曾為德國空軍部服務。

　　1951年，菲加士·汪克爾與德國NSU公司簽訂了關于合作開發轉子發動機的合約。1954年4月13日，NSU公司研制成功第一臺轉子發動機，并于1958年對這種發動機展開一系列測試。1960年，汪克爾轉子發動機在德國工程師協會的一次討論會上作首次公眾討論。三年后，NSU公司在法蘭克福車展上展出了裝備汪克爾轉子發動機的新車型。1964年，NSU公司和雪鐵龍?jiān)谌諆?nèi)瓦組建合資企業
COMOBIL公司，首次把轉子發動機裝在轎車上成為正式產品。1967年，日本東洋工業公司也將轉子發動機裝在馬自達轎車上開始成批生產。當時業內人士認為這種發動機的結構緊湊輕巧，運轉寧靜暢順，也許會取替?zhèn)鹘y(tǒng)的活塞式發動機。

　　一向?qū)π录夹g(shù)情有獨鐘的馬自達公司投巨資從汪克爾公司買下了這項技術。由于這是一項高新技術，懂得這項技術的人寥寥無幾，發動機壞了無人會修，而且耗油大，汽車界有人對這種發動機的市場前景產生了懷疑。70年代石油危機爆發，各國忙于應付各方面的困難而無暇顧及發展轉子發動機，唯有馬自達公司仍然深信轉子發動機的潛力，獨自研究和生產轉子發動機，并為此付出了相當大的代價。他們逐步克服了轉子發動機的缺陷，成功地由試驗性生產過渡到商業性生產，并將安裝了轉子發動機的RX-7型跑車打入了美國市場，令人刮目相看。

　　在世界環保意識日益強化，石油資源日漸沽竭的今天，以氫氣做動力源的研究已成為一大課題。當年馬自達堅持下來的轉子發動機從結構上講是最適合燃燒氫氣，而且最“干凈”，因?yàn)闅淙紵旰笈懦龅氖撬羝瑢Νh(huán)境沒有任何污染。馬自達公司改制了RX-7型跑車的轉子發動機，使它可以用氫做燃料。這種發動機裝配在馬自達 HR-X汽車上，1立方米的燃料箱吸儲了相當43立方米的壓縮氫氣，以每小時60公里的車速可行駛230公里，引起了各界人士的關注。由于從生產裝配到維護修理，轉子發動機都與傳統的發動機大不一樣，開發成本大。加上往復式活塞發動機在功率、重量、排放、能耗等方面都比過去有了顯著提高，轉子發動機沒有顯出明顯的優勢，因此各大汽車企業都沒有積極性去開發利用，唯有馬自達一家苦苦支撐。

　　一般發動機是往復運動式發動機，工作時活塞在氣缸里做往復直線運動，為了把活塞的直線運動轉化為旋轉運動，必須使用曲柄連桿機構。轉子發動機則不同，它直接將可燃?xì)獾娜紵蛎浟D(zhuǎn)化為驅動扭矩。與往復式發動機相比，轉子發動機取消了無用的直線運動，因而同樣功率的轉子發動機尺寸較小，重量較輕，而且振動和噪聲較低，具有較大優勢。

　　轉子發動機的運動特點是：三角轉子的中心繞輸出軸中心公轉的同時，三角轉子本身又繞其中心自轉。在三角轉子轉動時，以三角轉子中心為中心的內齒圈與以輸出軸中心為中心的齒輪嚙合，齒輪固定在缸體上不轉動，內齒圈與齒輪的齒數之比為3:2。上述運動關系使得三角轉子頂點的運動軌跡（即汽缸壁的形狀）似“8”字形。三角轉子把汽缸分成三個獨立空間，三個空間各自先后完成進氣、壓縮、做功和排氣，三角轉子自轉一周，發動機點火做功三次。由于以上運動關系，輸出軸的轉速是轉子自轉速度的3倍，這與往復運動式發動機的活塞與曲軸1:1的運動關系完全不同。

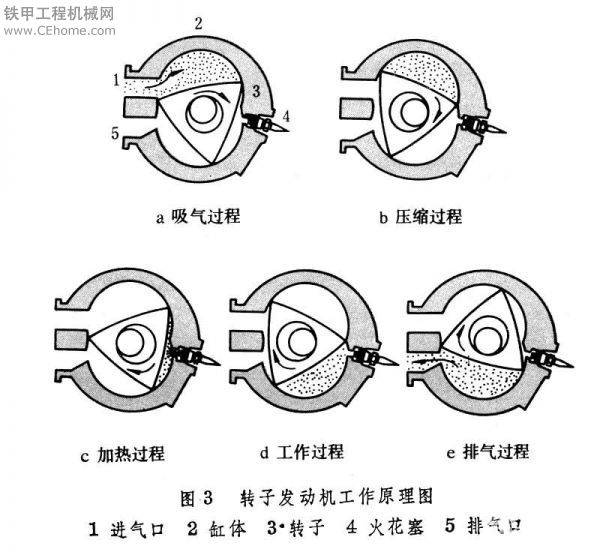

轉子發動機的工作原理

　　一般發動機是往復運動式發動機，工作時活塞在氣缸里做往復直線運動，為了把活塞的直線運動轉化為旋轉運動，必須使用曲柄連桿機構。轉子發動機則不同，它直接將可燃?xì)獾娜紵蛎浟D(zhuǎn)化為驅動扭矩。與往復式發動機相比，轉子發動機取消了無用的直線運動，因而同樣功率的轉子發動機尺寸較小，重量較輕，而且振動和噪聲較低，具有較大優勢。

　　轉子發動機的運動特點是：三角轉子的中心繞輸出軸中心公轉的同時，三角轉子本身又繞其中心自轉。在三角轉子轉動時，以三角轉子中心為中心的內齒圈與以輸出軸中心為中心的齒輪嚙合，齒輪固定在缸體上不轉動，內齒圈與齒輪的齒數之比為3：2。上述運動關系使得三角轉子頂點的運動軌跡（即汽缸壁的形狀）似“8”字形。三角轉子把汽缸分成三個獨立空間，三個空間各自先后完成進氣、壓縮、做功和排氣，三角轉子自轉一周，發動機點火做功三次。由于以上運動關系，輸出軸的轉速是轉子自轉速度的3倍，這與往復運動式發動機的活塞與曲軸１：１的運動關系完全不同

　　轉子發動機與傳統往復式發動機的比較往復式發動機和轉子發動機都依靠空燃混合氣燃燒產生的膨脹壓力以獲得轉動力。兩種發動機的機構差異在于使用膨脹壓力的方式。在往復式發動機中，產生在活塞頂部表面的膨脹壓力向下推動活塞，機械力被傳給連桿，帶動曲軸轉動。

　　對于轉子發動機，膨脹壓力作用在轉子的側面。　從而將三角形轉子的三個面之一推向偏心軸的中心。這一運動在兩個分力的力作用下進行。一個是指向輸出軸中心的向心力，另一個是使輸出軸轉動的切線力（Ft）?！?

　　殼體的內部空間（或旋輪線室）總是被分成三個工作室?！≡谵D(zhuǎn)子的運動過程中，這三個工作室的容積不停地變動，在擺線形缸體內相繼完成進氣、壓縮、燃燒和排氣四個過程。每個過程都是在擺線形缸體中的不同位置進行，這明顯區別于往復式發動機。往復式發動機的四個過程都是在一個汽缸內進行的。

　　轉子發動機的排氣量通常用單位工作室容積和轉子的數量來表示。例如，對于型號為13B的雙轉子發動機，排量為"654cc × 2"。
　　單位工作室容積指工作室最大容積和最小容積之間的差值；而壓縮比是最大容積和最小容積的比值。往復式發動機上也使用同樣的定義。

　　如下圖所示，轉子發動機工作容積的變化，以及與四循環往復式發動機的比較。盡管在這兩種發動機中，工作室容積都成波浪形穩定變化，但二者之間存在著明顯的不同。首先是每個過程的轉動角度：往復式發動機轉動180度，而轉子發動機轉動270度，是往復式發動機的1.5倍。換句話說，在往復式發動機中，曲軸（輸出軸）在四個工作過程中轉兩圈（720度）；　而在轉子發動機中，偏心軸轉三圈（1080度），轉子轉一圈。這樣，轉子發動機就能獲得較長的過程時間，而且形成較小的扭矩波動，從而使運轉平穩流暢。

　　此外，即使在高速運轉中，轉子的轉速也相當緩慢，從而有更寬松的進氣和排氣時間，為那些能夠獲得較高的動力性能的系統的運行提供了便利。

轉子發動機的應用

　　如今馬自達的轉子發動機已經傳承到RX-8身上，這顆RENESIS又有哪些進展呢？首先是進氣孔面積加大了30%，使得發動機的進氣量足以應付到10000rpm的需求。但大家都知道，這樣低轉速會變得很糟糕，于是馬自達將原本的三進氣孔兩階段式設計，再進化成三進氣孔三階段式設計，盡量避免低轉速的無力現象，而為了高轉速化，破天荒的將轉子制成鏤空狀，大幅降低轉子的重量，使得自然進氣的RX-8可以藉由拉轉速的方式，達到250匹馬力的水準。但RENESIS發動機最創新的地方在于排氣口，以往轉子發動機的排氣口都是作在氣室壁上，往往一些未燃燒的油氣與些許的潤滑油就會在此被刮入排氣管，造成污染問題。

　　但在RENESIS上，排氣口與進氣口一樣設在前后側壁上，當場解決掉以往HC的污染問題，也順帶使得進排氣完全不重疊，不會有進氣漏到排氣管的問題，也可在前后側壁各開一個排氣孔，讓發動機排氣孔變兩個提升排氣效率，以達成高轉速化的目的。(聽說在280ps的RX-7上就已經是了) 這就是為什么RX-8能以1.3L的排氣量，而且還是在自然進氣的狀態下，卻能夠產生250匹馬力的原因了。馬自達的轉子發動機成就不是一蹴可及的，是不斷透過一點一滴的修改，才能造就目前的RX-8的！

優點和缺點

　　轉子引擎的轉子每旋轉一圈就作功一次，與一般的四沖程發動機每旋轉兩圈才作功一次相比，具有高馬力容積比（引擎容積較小就能輸出較多動力）的優點。另外，由于轉子引擎的軸向運轉特性，它不需要精密的曲軸平衡就能達到較高的運轉轉速。整個發動機只有兩個轉動部件，與一般的四沖程發動機具有進、排氣活門等二十多個活動部件相比結構大大簡化，故障的可能性也大大減小。除了以上的優點外，轉子引擎的優點亦包括體積較小、重量輕、低重心等。

　　相對地，由于三角轉子引擎的相鄰容腔間只有一個徑向密封片，徑向密封片與缸體始終是線接觸，并且徑向密封片上與缸體接觸的位置始終在變化，因此三個燃燒室非完全隔離（密封），徑向密封片磨損快。引擎使用一段時間之后容易因?yàn)橛头獠牧夏p而造成漏氣問題，大幅增加油耗與污染。其獨特的機械結構也造成這類引擎較難維修。

　　雖然轉子引擎具有以小排氣量、利用高轉速而產生高輸出的特性，但由于運轉特性與往復式引擎的不同，世界各國在制訂與引擎排氣量相關的稅則時，皆是以轉子引擎的實際排氣量乘以二來作為與往復式引擎之間的比較基準。舉例來說，日本馬自達（Mazda）旗下搭載了轉子引擎的RX-8跑車，其實際排氣量雖然只有1308立方厘米，但在日本國內卻是以2616立方厘米的排氣量來作為稅級計算的基準。

很詳細!
