挖掘機儀表指示（警示）圖表

    最近看到好多甲友問儀表上的圖標都是什么意思，那么多圖標看起來很復雜，但實際這些圖標是有規律的，找到它們的規律，認識它們就不難了。作為工程機械從業者認識這些圖標還是很有必要的，一方面準確認識儀表提示的信息，可以隨時掌握設備的運行狀況，提前發現問題，防止造成嚴重故障；另一方面，有些廠家（特別是進口品牌）的配件上沒有漢字標志，認識這些標志才能分清配件類別，特別是濾芯和油品。這方面的東西以前我在帖子里提到過，今天特意再整理一下，希望對圖標不太清楚的甲友有所幫助。
    雖然圖標很多，但都是由幾個基礎圖標構成的，然后加一些附屬圖標組成一個具體的圖標，例如發動機圖標里面加一個油滴狀圖標就是發動機油，液壓油圖標左邊加個三角形圖標表示液位，右邊加上溫度計圖標表示溫度，下面加上虛線圖標表示濾芯，等等······下面具體介紹吧
一、發動機系統

     以這個圖標為基礎的圖標都是和發動機有關的，和發動機有關的也是最多的，下面看一些例子吧。

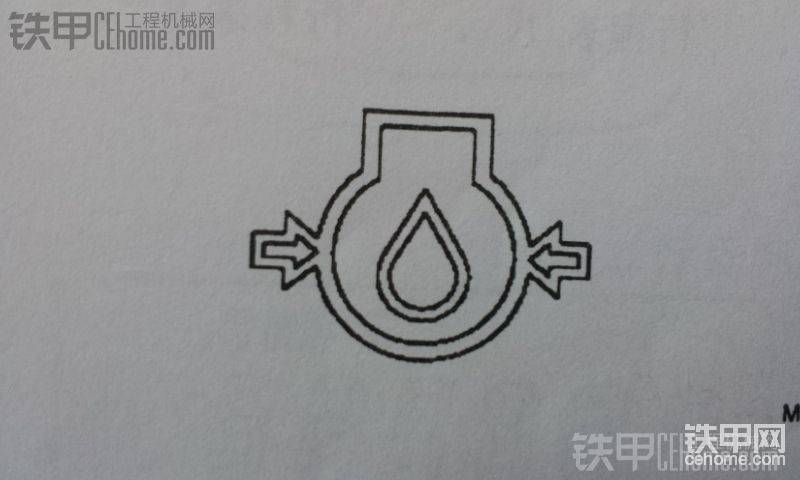

機油壓力：里面加個“油滴”，外面箭頭表示壓力。

水溫指示：里面加波浪圖表示水，右邊是溫度計圖表，

空氣濾芯：一個氣流進入的圖標，下面虛線圖標表示過濾，合在一塊就是進氣過濾器（空氣濾芯）

預熱指示：里面加上電熱絲就是發動機預熱指示，
二、液壓系統

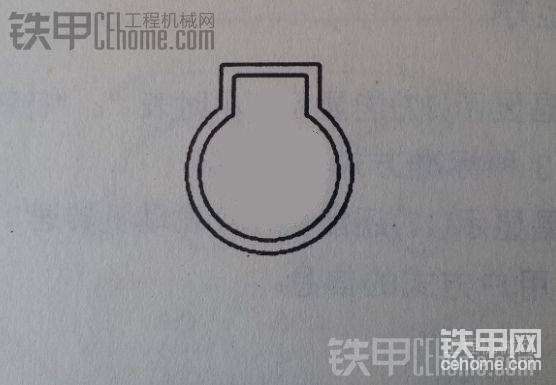

    這個圖標就是液壓系統的圖標，再加一些輔助圖標就代表更詳細的意義，

液壓油濾芯：下面加虛線就代表液壓油濾芯，

液壓油溫度：右邊加溫度計圖表，表示液壓油溫度
三、燃油系統

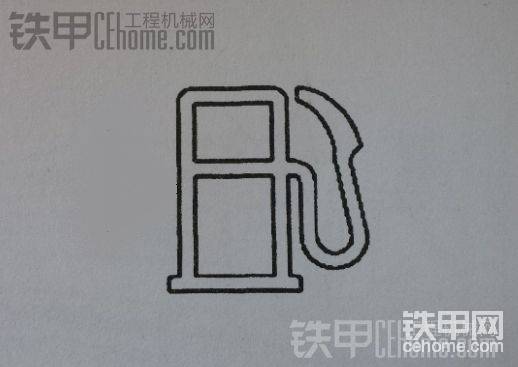

    這個就是燃油圖標，經常見的也就是燃油油位（左邊加個三角形圖標）和燃油濾芯（下面加虛線圖標）

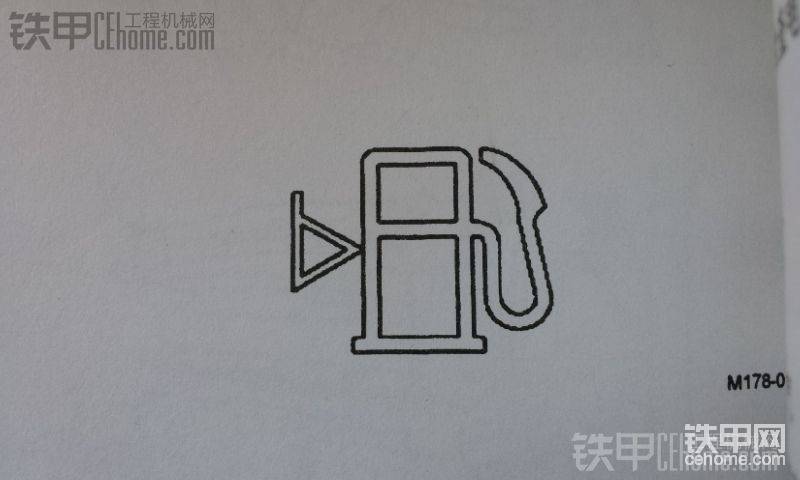

這個是燃油油位的圖標，下面加虛線就是燃油濾芯。
四，變速箱

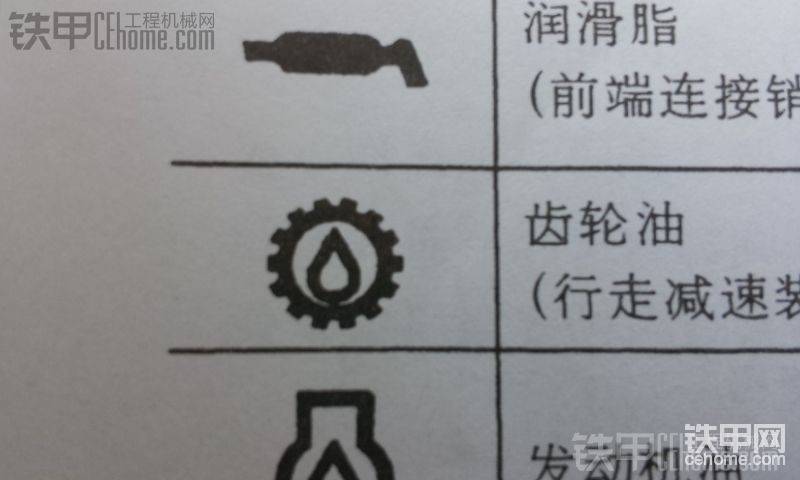

    這個圖標也很容易理解，外面是齒輪，肯定應該和變速箱、減速機有關的，里面一個油滴，就是齒輪油。挖掘機上也只有齒輪油，裝載機上會有變速箱油以及濾芯（這個圖標下面加虛線圖標）。

例如，卡特950GC裝載機的變速箱濾芯，注意紅色圓圈里的圖標。

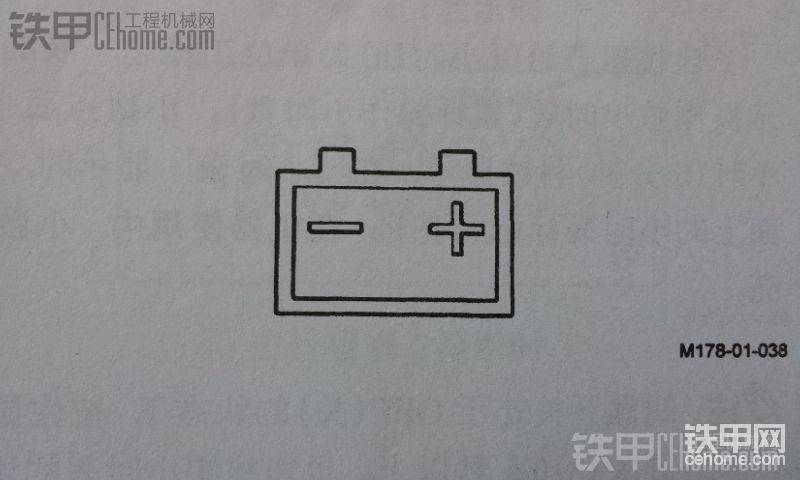

  這個發電指示標志不用多說了吧。
    就這么多吧，應該還有一些沒有提到的，但經過上面的了解，根據圖表形狀也能猜個差不多吧。要注意的是紅色的指示燈亮都是比較危險的信號，一定要及時確定故障原因，避免造成重大故障。

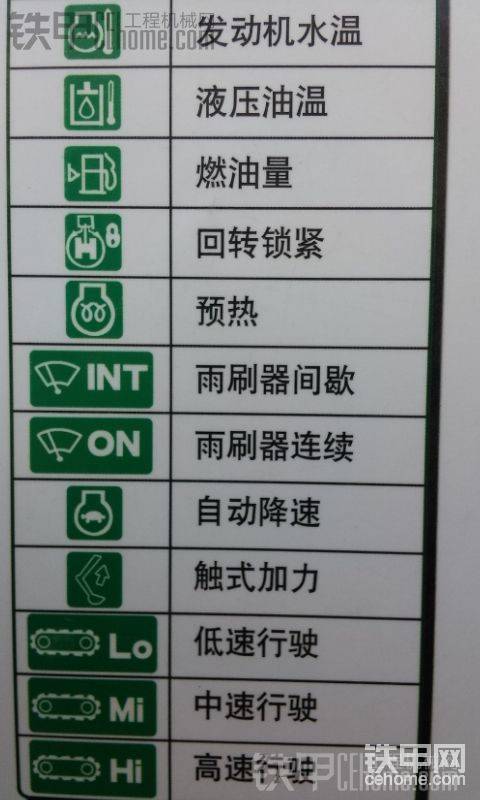

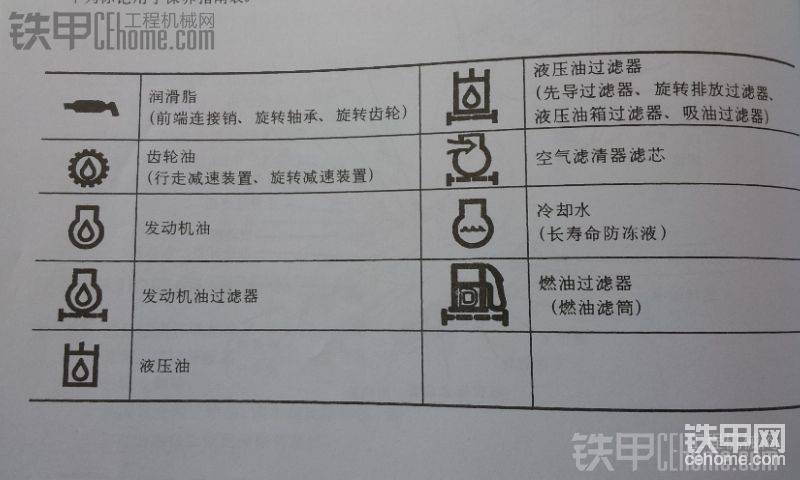

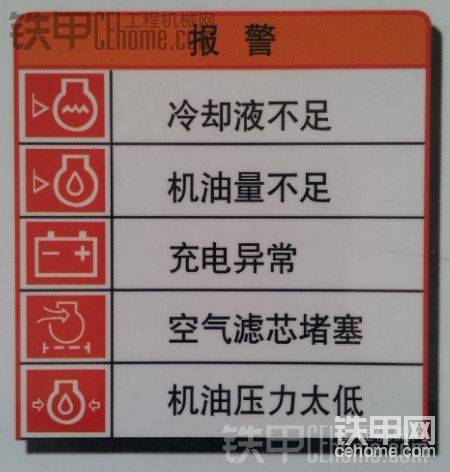

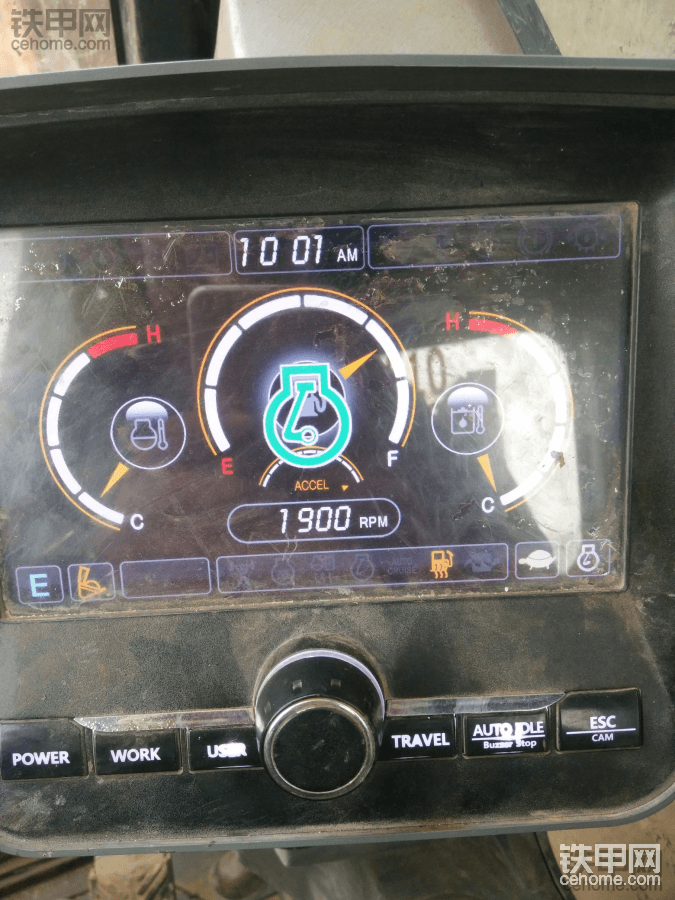

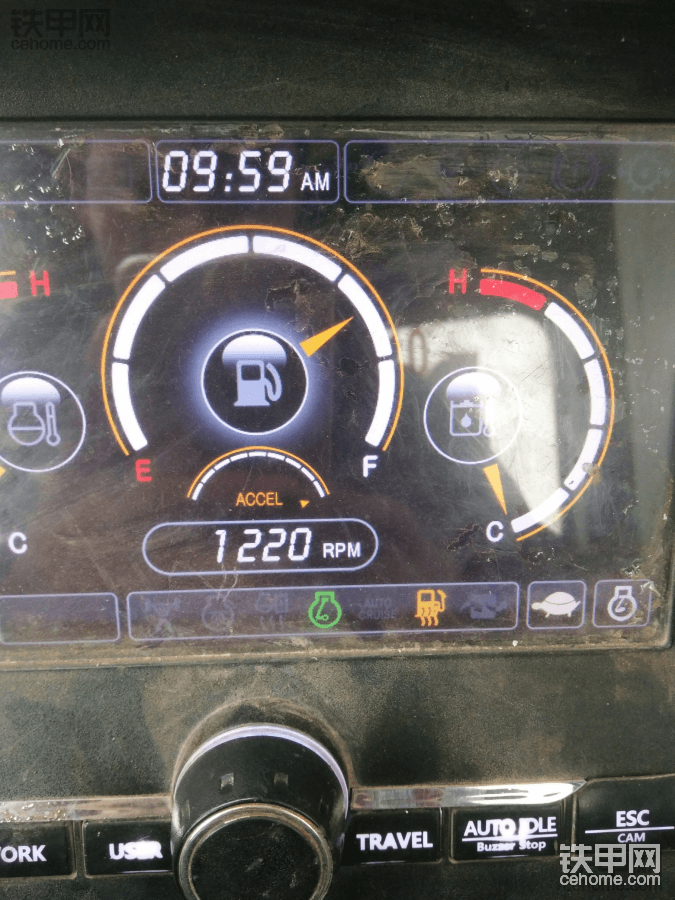

     最后再來一些圖標例子

 再來個實例，

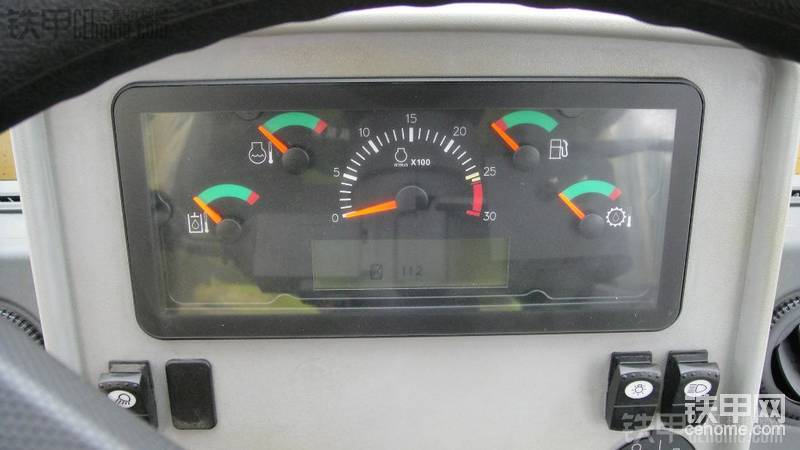

這個是卡特950GC的儀表，從左往右依次是液壓油溫度、水溫、發動機轉速、燃油量、變速箱油溫。
     本帖到此結束，希望對最近在論壇咨詢報警圖標的甲友有所幫助。
                                            日立5A（chenwei)
                                                             2015·12·2
