裝載機最好的設計形式 元芳！你怎么看？

裝載機的那種設計形式好用一直是論壇熱點，本人從自身的一些經驗和思考，寫下這篇貼子，希望高手輕噴。
首先是工作裝置。最為常見的是Z形連桿反轉機構。甲友們在討論整平技巧時經常會拿單/雙搖臂來作論點，其實這是個誤區。

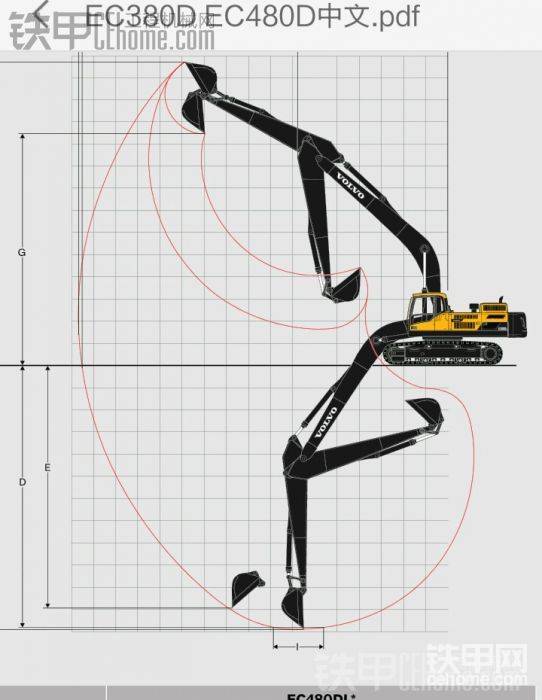

有人會問怎么把挖掘機扯進來了？仔細看，想一想，裝載機挖掘機的最終端的干活家什是鏟斗，對不？鏟斗后面聯著那些臂啦液壓缸啦等既給鏟斗提供了支撐和動力，更限制了鏟斗的作業空間和能力。裝載機比挖掘機的臂少一節，鏟斗直接鉸接在大臂前端，大臂的形狀直接限定了鏟斗的最低最高位置以及可以轉動的角度大小。搖臂是用來使鏟斗轉動的鏟斗液壓缸的傳力部件，它的中間鉸接在大臂橫梁上。如下圖所示。

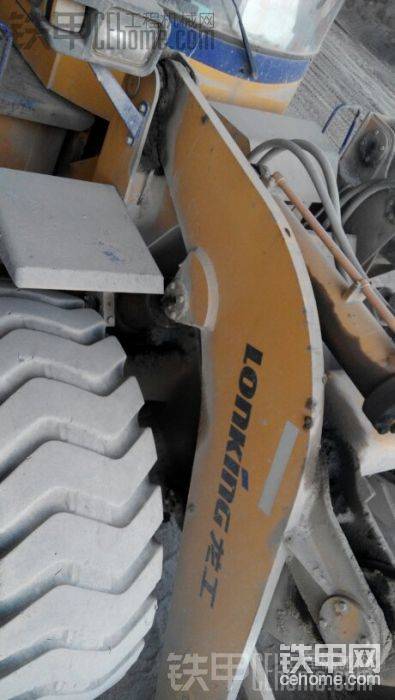

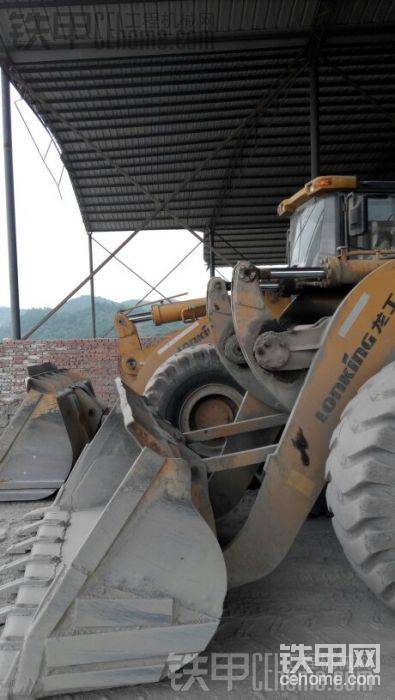

裝載機大臂形式有直形和曲線型兩類型。因為車架鉸接和要滿足一定轉向角度，前車架在前輪后緣的垂直方向必須是一個近乎直線的造型，大臂液壓缸的安裝受到很大限制。前車架出于堅固的目的，在整車縱向上，是一個傾斜的三角形。這樣就出現了直形大臂的搖臂鉸接點與地面距離小使Z形反轉六連桿機構的搖臂下端活動空間因與車橋和前車架相矛盾而受限。也就是說，裝載機大臂越接近于直線形，使用單搖臂，那它的鏟斗轉動范圍也就越小，低位傾卸就越不易卸凈，龍工853/855的單臂形就是這樣。使用雙搖臂，因其下端正對前輪與車架空隙，能有更大的活動空間，相應鏟斗的轉動角度就要大一些。例如臨工952L。

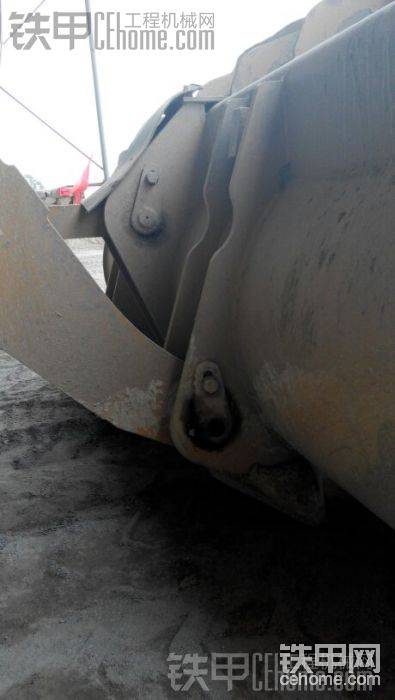

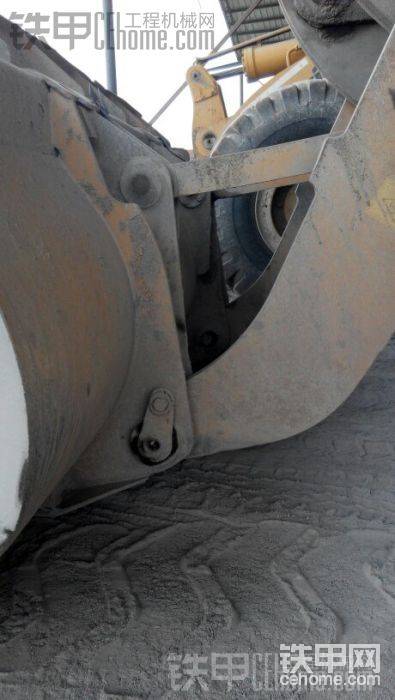

比較一下二者搖臂銷的高度

那么直形和曲線形大臂那一個更優呢？

由圖可見，這兩種形式的大臂的鏟斗底銷高度/底銷和拉桿間距是不同的。以鏟斗平放地面推進料堆鏟料為例，整車驅動力是由底銷傳給鏟斗并主要作用在鏟斗底板上。底銷越低，驅動力的方向和底板型線越近，鏟斗越能以平穩的姿態擠入料堆。大家可以用一根直鐵絲和一根彎成z形的鐵絲抵在墻面上模擬一下，明顯的z形鐵絲更易偏向一邊。拉桿鉸點和底銷距離大一些，同樣大小力拉桿水平向后拉時產生的力臂也要大一些。大家也可以兩人在平地用椅子來模擬：一人綣坐在椅子上不動，另一人在椅背中部和頂部向后搬動。明顯的，當從離椅腳更遠的頂部搬動時更輕松，換言之，用同樣大小的力能搬動更大的重量。
這里要補充說明一下力臂的概念，也就是杠桿原理。把一個剛性桿狀件上的某一點定在一個固定點上使這個桿件可以繞這個點轉動，在桿件上施加兩個作用效果相反的力，就形成了杠桿。如天平稱、撬棍撬物、用扳手扭螺母等。杠桿因動力阻力和支點的不同關系而分為省力和費力杠桿，區別就在于二力對支點的力臂的大小不同，相同時就是平衡狀態如天平稱。力臂的大小是這樣計算的：如果二力的作用方向垂直于二力作用點和支點的連線，則二力的大小乘以各自到支點的距離；如果力的方向不垂直，則以垂直于二力作用點和支點的連線的分解力乘以該垂直分力到支點的距離。力的單位為牛頓，距離單位為米，所以力臂（有時也稱力矩）的單位為牛.米。發動機發出的力矩也叫扭矩。另一個杠桿原理依然遵從能量守桓定律，直白地說就是功率為一定值時，省時不省力，省力不省時。詳細了解請百度。?，F(xiàn)代工程機械多利用液壓糸統出力大的特點為工作裝置
提供驅動力，其杠桿機構多為費力杠桿。目的就是為了省時。

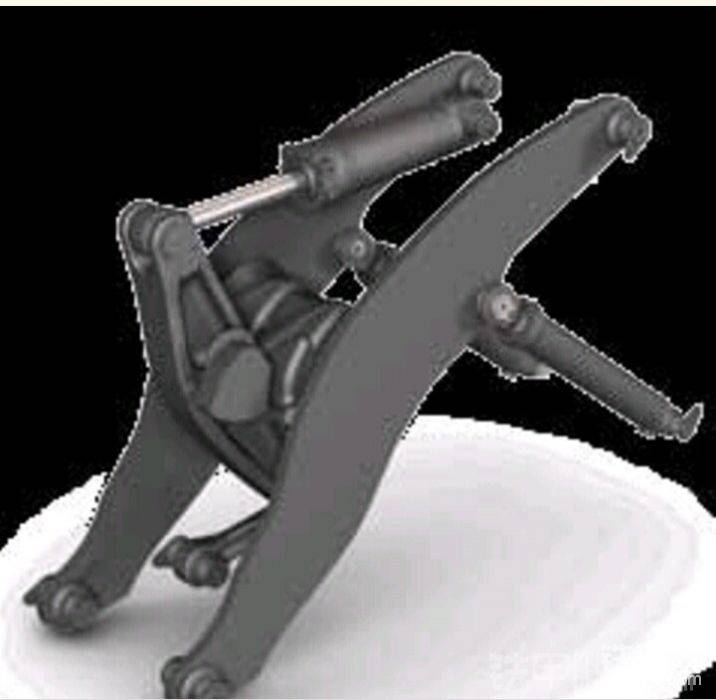

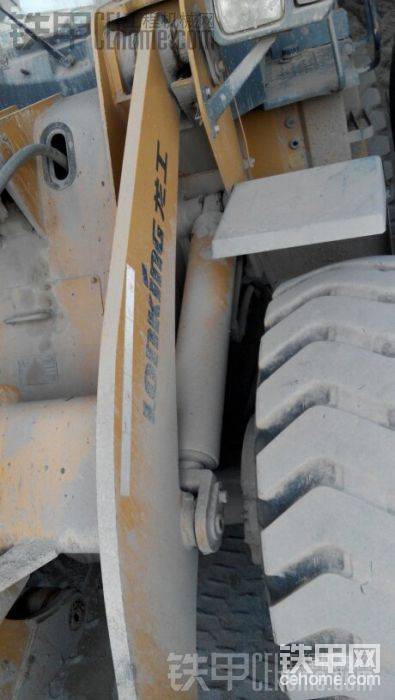

直線形大臂一定用臥式油缸

曲線形大臂一定用立式液壓缸

上兩圖是龍工850和龍工855B的大臂和液壓缸形式，二者的液壓泵和壓力調定相同，也就是二者液壓功率相同，上下兩鉸點直線距基本相同?？梢钥吹竭@兩種布置形式里，支點是大臂上端與前車架鉸接點，驅動力由大臂液壓缸在它與大臂的鉸點發出，阻力可近似看成工作裝置的自重和外負荷一起作用在大臂下鉸接銷上。由前面的原理，在大臂下鉸點上立式油缸產生的力比臥式油缸產生的力要大，這在堆高物料時很有用，但用時比臥式油缸要長。立式油缸的提升力是由鏟斗平行地時的最大值平穩減小至最高點的最小值，有利于減小車身的振抖。臥式油缸則是由一個小值劇變至一個最大值再劇變?yōu)樽钚≈?，整個過程極易引起振抖。三項和數據中占大頭的是動臂提升時間，所以在紙面數據中三項和850劣于855B。另一方面，較小的大臂提升力使855B不得不依賴輪胎驅動力來使鏟斗在料堆中穿刺和提升，大大加快了輪胎的磨損。解決之道就在于提高各自液壓系統工作壓力。據我所知，目前只有柳工在50系列上用了20MP液壓系統，其它廠商用的還是15.5MP系統，而柳工的驅動力也很大，所以大家會有柳工車能干活的印象也就不奇怪了。曲線形大臂還有一個非常有用的特點，那就是它在收完斗后下鉸接銷能壓緊地面，可以起到輔助剎車的作用，好多老司機都體會過吧。曲線大臂雙搖臂的缺點還在于材料消耗大，國內的駕駛室和大臂橫梁的結構設計也不太好，視線差，開過廈工老款雙搖臂車對鏟斗后面那根小橫梁肯定印象深刻。實際上，在大臂橫梁之前的內表面上加焊兩片鋼板也還是行得通的?？梢钥纯纯ㄌ乇死赵趺醋鲞@種結構的。
在論壇里大家對單/雙臂平地那個好用的爭論其實是比較曲線大臂雙搖臂如廈工951，和直線大臂單搖臂如臨工956。通過以上的講解，不知大家明白沒有：由于自身的特性，直形大臂單搖臂車平場難度比曲線大臂雙搖臂高一點。
提到三項和，就不得不說到所謂的低轉速發動機的尬尷。有不少甲友都說配低轉速發動機裝車不舒服，因為只調校發動機而沒有對液壓系統做相應的適配！液壓系統的功率由壓力和流量的乘積來標示的，壓力決定了液壓執行器（液壓缸和馬達）的輸出力度，流量決定速度。國產裝載機普遍用的是齒輪泵，它的流量只由轉速決定。如果用低轉速發動機，又不想改動變速箱，那么請用高壓齒輪泵吧。但壓力調高又會使泵軸易損壞，另一個出現的辦法是三泵定變量系統，有點像挖掘機上用的桓功率液壓糸統，但不能劃等號，因為其流量變化曲線不同。運作原理是重負荷小流量高壓力，只用兩個泵工作，動作慢力量大；輕中負荷時大流量低壓力，三泵一起工作，動作加快。例如裝車作業向料堆鏟取時工作裝置動作和用兩個泵的一樣，后退舉臂時三泵一起工作加快舉升速度。雷沃和廈工就裝有這樣的系統，據稱三項和只有10秒左右，不知有沒有甲友能證實。
工作裝置的操縱有軟軸和先導兩大類，先導又分液壓先導和電液比例先導。軟軸操縱是成本最低的，多路閥多釆用串并聯，就是重負荷時動一個另一個就不會動，只在負荷輕一些時才能同時動。先導的又分雙桿和單桿，雙桿和軟軸操作類似，個人認為如果采用單手柄先導操縱，就應該和挖掘機一樣用并聯結構才能體現其優點，更適應裝載機提高效率的需要。
工作裝置之后就是鉸接部位。短/中軸距多用小間距，長軸距多用大間距形式。鉸接銷軸承為球鉸或雙錐滾柱軸承，后者性能優于前者，但對裝配焊接的要求要高一些，正在成為趨勢。在這里要說到另一個名詞彎矩，也就是使剛性桿件發生彎曲變形的力矩（臂）。鏟斗中有負載時，以前輪接地點為支點，負載（包括部分車身自重）和車架形成杠桿關系，前后車架間以鉸接銷軸力支點形成杠桿關系。由于需要上下兩個鉸接銷來穩定前后車架和完成轉向，所以上鉸接銷會有一對拉開的作用力，下鉸接銷會有一對擠壓的作用力。根據杠桿原理，小間距鉸銷受力狀態更惡劣，具體受力部件就是軸承。滾柱軸承由滑動磨擦變?yōu)闈L動摩擦，材料耐磨性好。轉向油缸用來使車架偏移，同時使前后橋差速器半軸齒對向轉動來完成轉向動作，因此經常最小半徑轉彎會很大磨損輪胎和差速器。轉向器速度個人認為全轉向三圈至三圈半為好。像柳工那種轉向速度干活很好，私人出租經常在路上跑怪嚇人的。而轉向速度太慢打六圈的太累肩膀。

變速箱和發動機車橋連同傳動軸一起構成一動力傳動系統。變速箱負責把發動機功率分成液壓功率和輪胎驅動力兩部分輸出。國內常用的二進一倒行星變速箱是上世紀卡特C系技術，存在效率低發熱量大換檔沖擊大的天生缺陷，在國際先進廠商那里已經淘汰。取而代之的更先進的電控智能換檔變速箱。液力變矩器的傳動特征就是柔性連接和速差傳力。大家可以用一把卸下前后蓋小電風扇在水龍頭下沖水來模擬，開始讓它自由轉動，然后用手慢慢捏緊后蓋處的葉片軸使它變慢，你會感覺到手上的力逐漸變大。柔性傳動使它成為裝載機的良好選擇，主從動件的轉速差又使它的效率低，大量動力變成熱能散發，浪費油料。國內傳統雙渦輪變矩器雖然出力大，和超越離合器配合使檔位少，但總效率僅有75%左右。雖然以山工為代表的多檔定軸箱試圖解決這一問題，但手動換檔操縱困難。因而國內較好的方案是柳工ZF和臨工的沃爾沃技術電控箱。它們的特征都是用單渦輪變矩器替換原來的雙渦輪，使變矩器的速差和輸出力矩變小，用電控多檔位來使換檔迅速沖擊小。液壓傳動有著效率高，與負荷自適應的優點，從理論上說全液壓技術是最好的一攬子方案，但其成本和維修復雜性極大地限制其使用，目前制造應用水平最高的只有利勃海爾一家。發動機是整機的**，國內在這方面還是有著不小的差距。用的多的是濰柴、上柴、玉柴、杭發等，小型微型裝載機用的就太雜了。這里指出的一點是同一技術水平下相同馬力的柴油機，缸徑大的表現要比缸徑小的要好，因為相同汽缸壓力下，大缸徑活塞面積大受到的推動力也大，缸徑大曲拐半徑也大，抗過載能力也更強。所以濰柴比上柴的表現好，柳工和康明斯合資的廣康會把原來的6B5.9和6C8.9擴缸成7升和9.3升。由于工程機械對柴油機性能需求近似于拖拉機，所以福田雷沃本來是有機會在小鏟用發動機上出頭的。論壇上有甲友用汽車用發動機替換原來的發動機，成功的案例不少。因為這二者本就是有許多相似性的，就像一個媽生的幾兄弟。比如濰柴和杭發，上柴D9和康明斯6C。前面提到的所謂低轉速，和沃爾沃卡特彼勒比就不算什么了。沃爾沃L105上的D7發動機，1500轉/分，1023牛-米扭矩，淮柴WP10/220轉數2200,850牛-米。
車橋和傳動軸也是大同小異就不多說，只希望制造商能以質量為本，提高耐用性。
最讓人無語的是駕駛室，人機工程學好像不存在似的，柳工的椅子龍工的寬門真是沒話說。做得稍好的又想以此加價，難道好的環境我們這些機手不該擁有？還是說中國人太多不缺人用？
今天先寫這些，下一次說一說裝載機有難度的一些作業。
