三一75加裝自制低音炮支架自己動手

我的小三一買回來一個月20天拉，   由于買回來的時候沒有音響，只有一個收音機，一直沒有音樂聽，直到昨天下午拿到幾千塊公款，就想到了沒有音響  就去叫人來裝了，  去問的時候店家老板介紹  12v的雞頭210一個，低音炮250一個，   24v的  雞頭 220一個，低音炮260一個， 出門去裝多加20元燃油費，     最后跟他嘴巴磨破了   跟他談到  12v的  430  元包去停車場裝好。 24v的450元當然也去停車場幫裝好。。。事不宜遲 馬上出發，去到停車場 才發現我的是24v的  音響老板三下五除二就把雞頭裝好，到裝低音炮的時候才發現我挖機座椅后面空間太窄，開過三一75-9的甲友都應該知道那駕駛室后面除了玻璃那里空間大些座椅后面基本沒什么空間。   所以決定自己加裝一個支架固定在座椅后面上部分空間。。。。話不多說  看小弟我的自制支架過程。  今天中午起床吃完早餐就開始出去，買了一根最小的角鋼，6米長18元，本來買兩米就夠了  可是不賣，只買整根的，于是便買了    還買了幾個8公歷的螺桿及螺帽  4元錢，  后來把去停車場把挖機拉到附近的汽車修理部去搞    搞好為止，電焊錢只收了20元，這低音炮的成本就是 450+18+20+4=492元?。?！
   首先量好尺寸先做一個裝低音炮的外框，

    切割機切出來的沒什么標準  所以 比劃比劃  這個框也不能太大  也不能太小  只能剛剛合適裝進去緊緊的  甲友們應該懂地

   切割好一根長度合格的了   就參照著再來一根，這切割機切出來的鐵粉會灑到臉上唉。

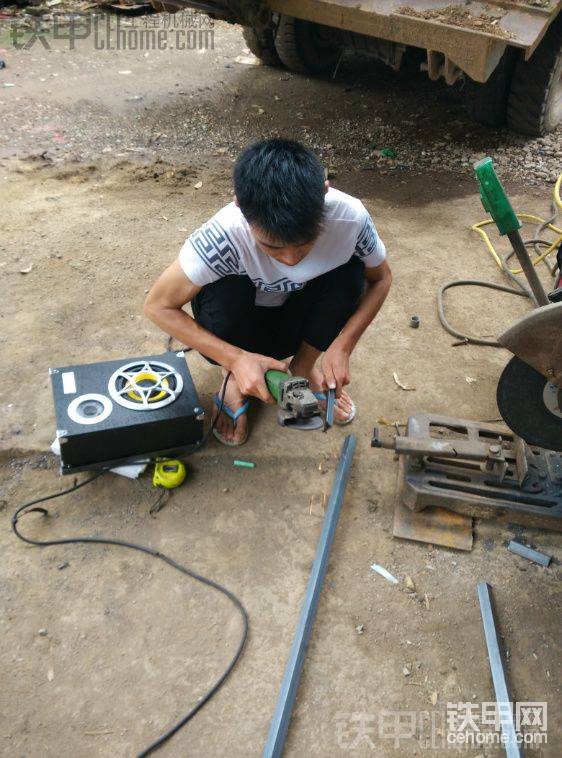

   由于切割機切出來的有毛刺，所以用手砂輪清一清

此處省略一千字

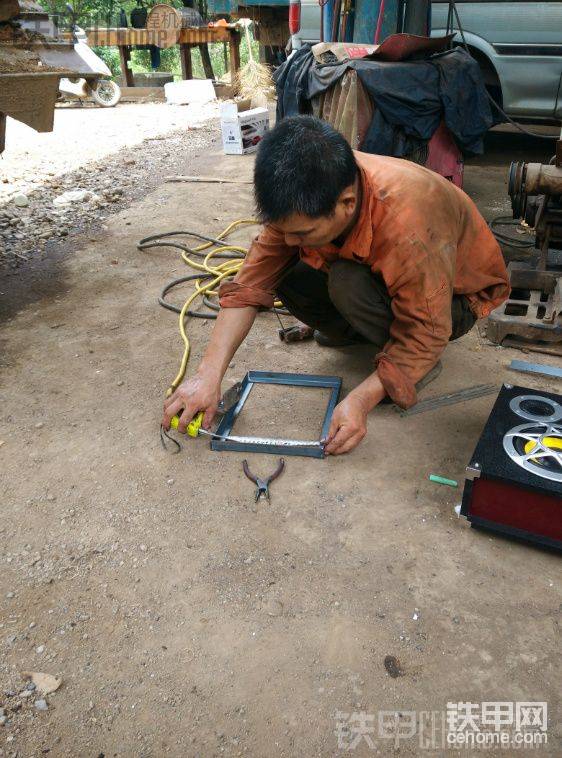

   先做好一個外框  剛剛合適，于是叫修理廠老板過來走走電焊，小弟由于不會電焊所以只能叫別人搞拉。

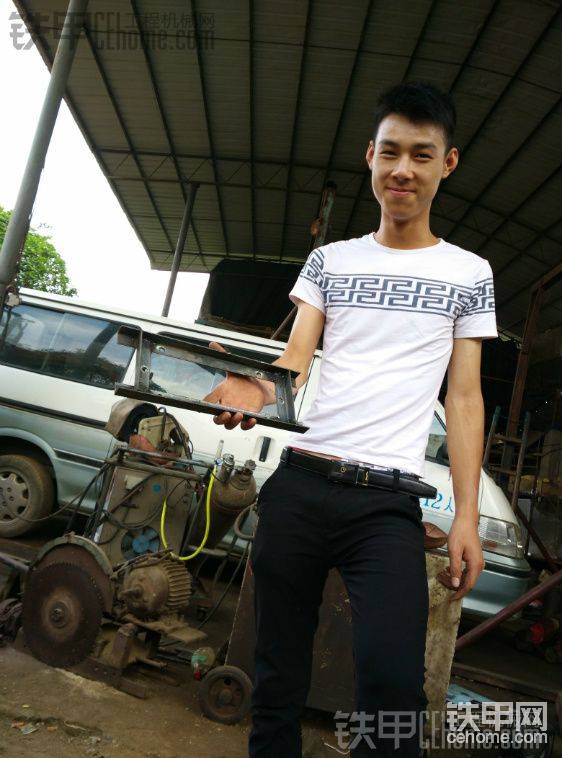

不知道怎么說啊   搞的我多狼狽啊，我是不是像修理工啊。

  這是修理廠老板， 可以說是修理多面手，修車方面什么都會。。。。。。

    老師傅走的電焊杠杠的 我基本沒話說。

  電焊好以后用手砂輪清清一清電焊渣  到時候噴漆好看些。。。

    低音炮的框架是做好了  再來一個支腿，去挖機上面量好尺寸  首先切割好鋼材，
   呵呵做個對比是當然的以免錯誤，，，錯誤就浪費材料拉。。。

清一清毛刺  方便電焊。，。。。

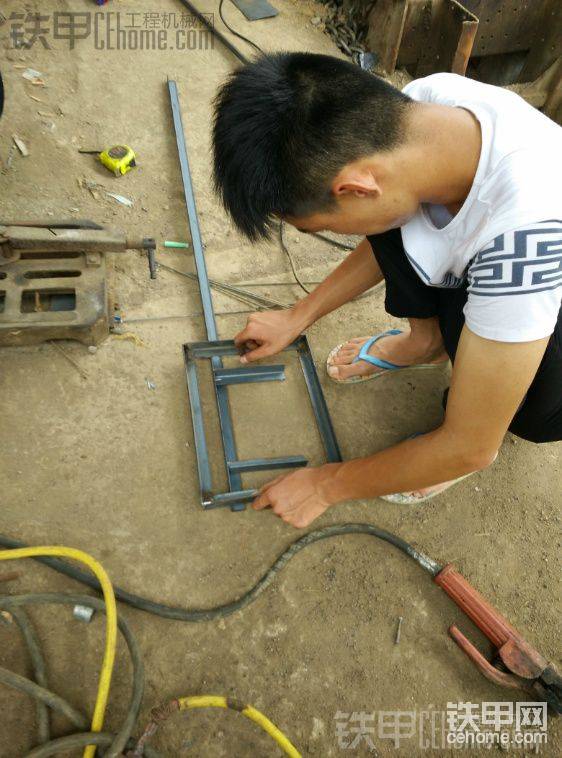

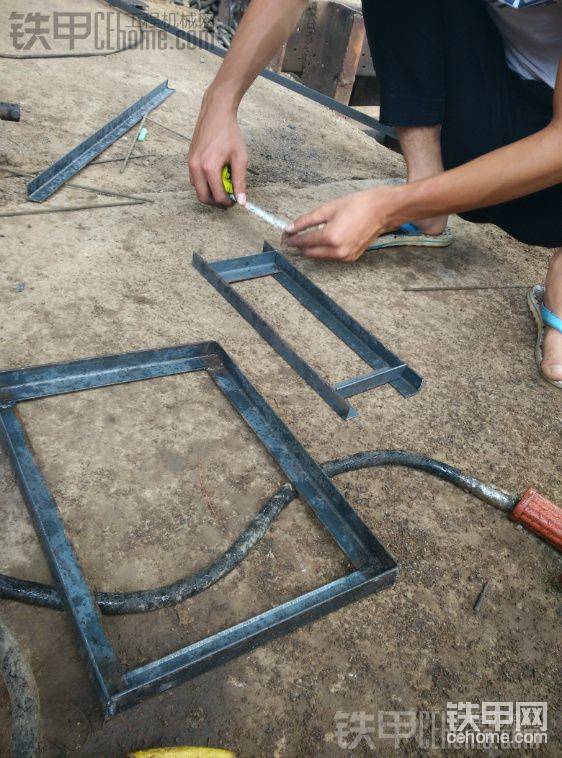

    就是這個樣子咯 再檢查檢查尺寸，，

ok  沒問題   一切沒問題。。。

   于是修理老板過來走電焊，嘿嘿 這個支架已經成功一半了，。哈哈

   這電焊我根本不敢看，我怕眼睛疼，

   焊好了，  剛剛焊好的時候我就直接去拿了   真燙死我的小手了。  后來毫不猶豫用鐵夾拿去泡水，  后來拿到挖機上班比劃比劃，在支腿上面用粉筆標記了打孔的部位。。。結果修理老板那支腿

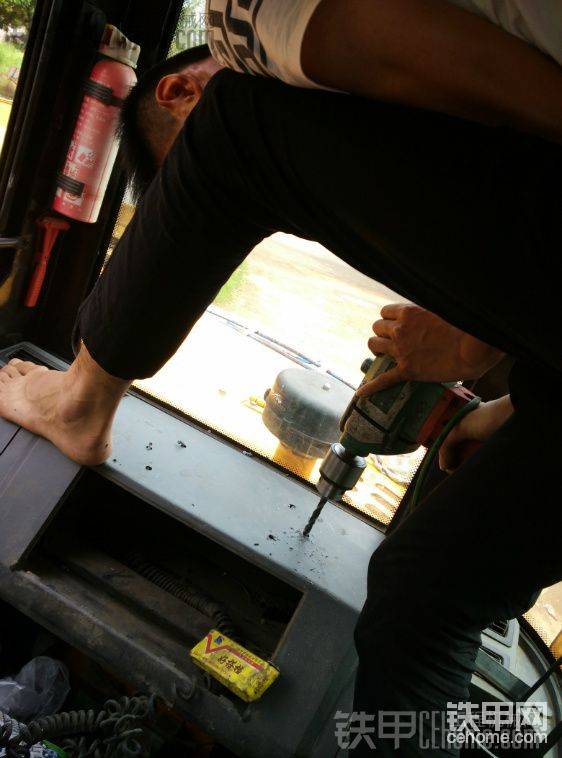

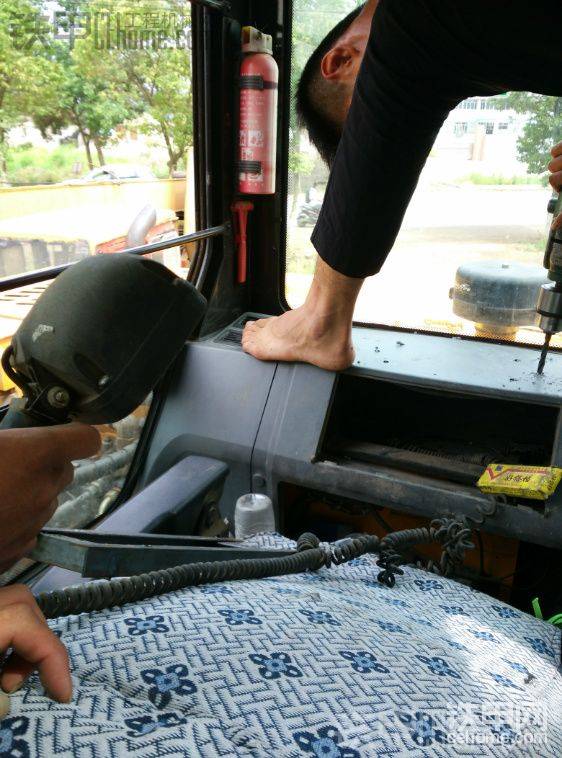

    當然挖機上面我也打好孔了，，，我本準備是打6個孔的，因?yàn)橥跈C(jī)比較顛簸，這樣做牢固些。鉆這鉆著   我怎么鉆不動，里面四個孔的誰知道塑料中間有一塊鐵板的，我一直以為全部是塑料的所以我才要打6個孔，   孔我已經打好了6個。

   拼命的插進去啊，真堅硬啊。   弄得我滿頭大漢，

狹小的空間  我176的個頭在里面瘸著真難受 而且又熱，說多了都是淚

  接著我就拿支腿跟低音炮框架電焊在一起、

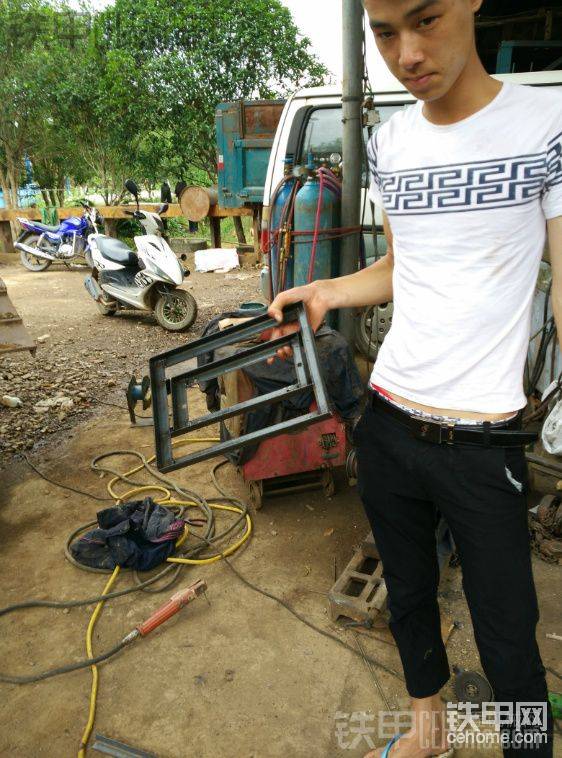

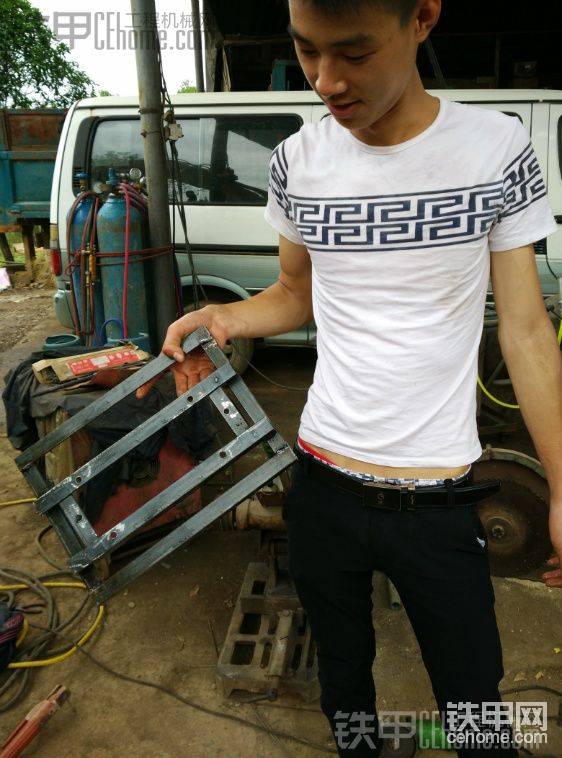

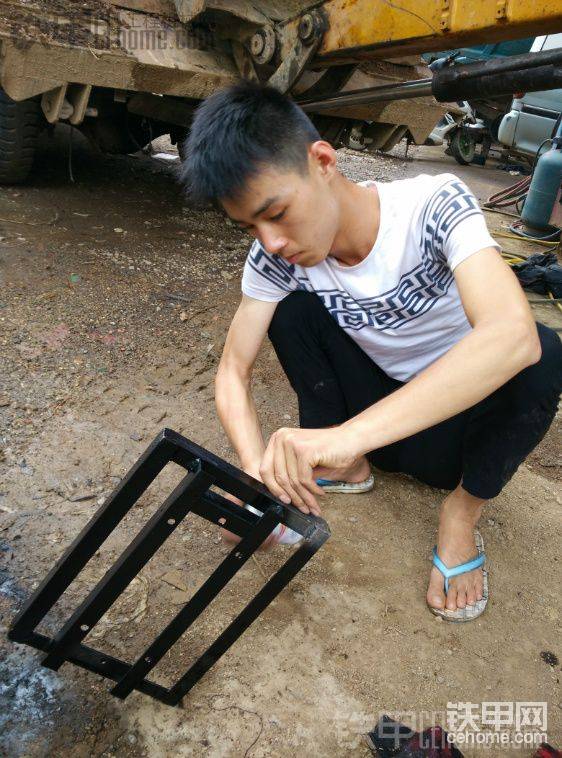

就是這個樣子 了   不是怎么好看，因?yàn)樾〉芪乙彩堑谝淮巫约簞?dòng)手   當然噴漆是少不了的。

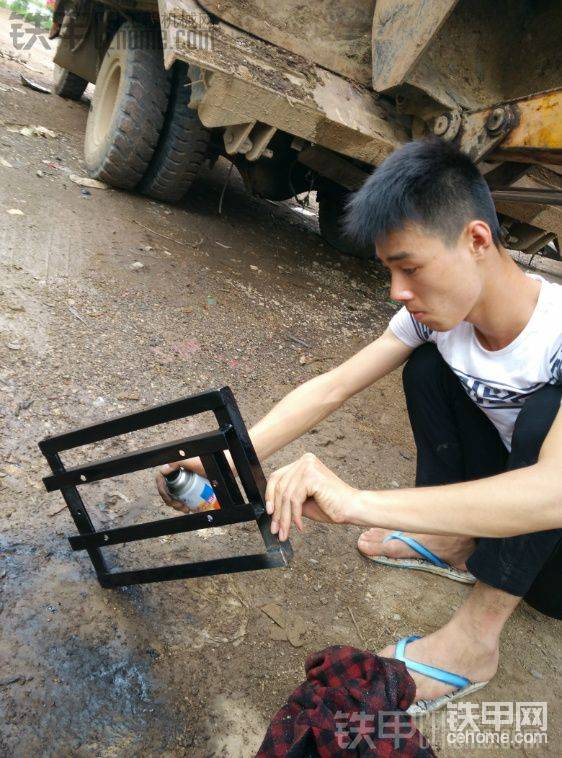

   我噴我噴使勁的噴。。。那味道  真錊。。。

弄的我手上指甲有油漆拉。。。。

當然我腳上面也有了。不過我不怕  為了我的愛機值得，回去洗洗就能洗掉的，

噴好油漆過后10多分鐘油漆干了 便開始拿去安裝。。。我是打了6個孔，里面的4個孔是穿鐵板的，所以我只在有鐵板的孔上四個孔上了螺桿，沒鐵板的孔就不要了。。。。

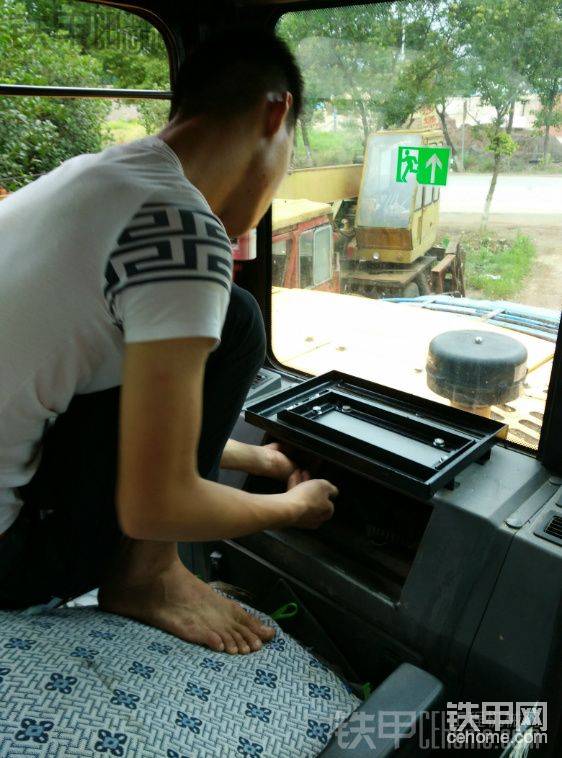

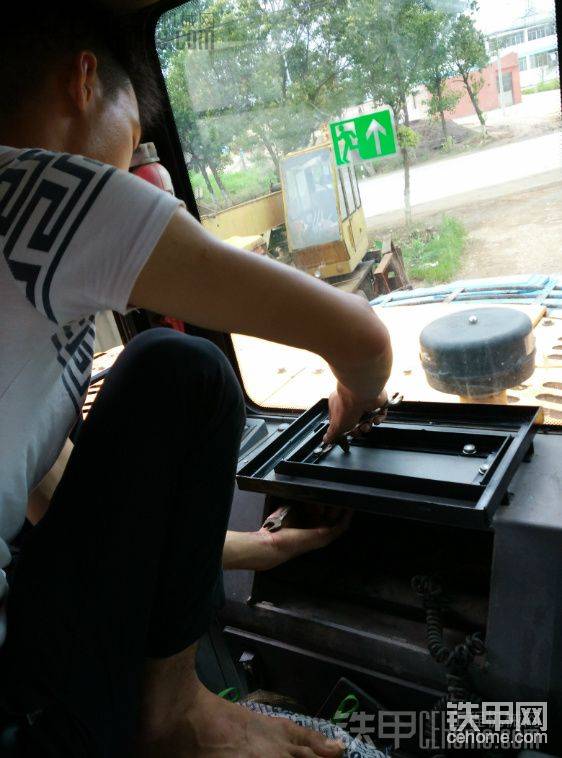

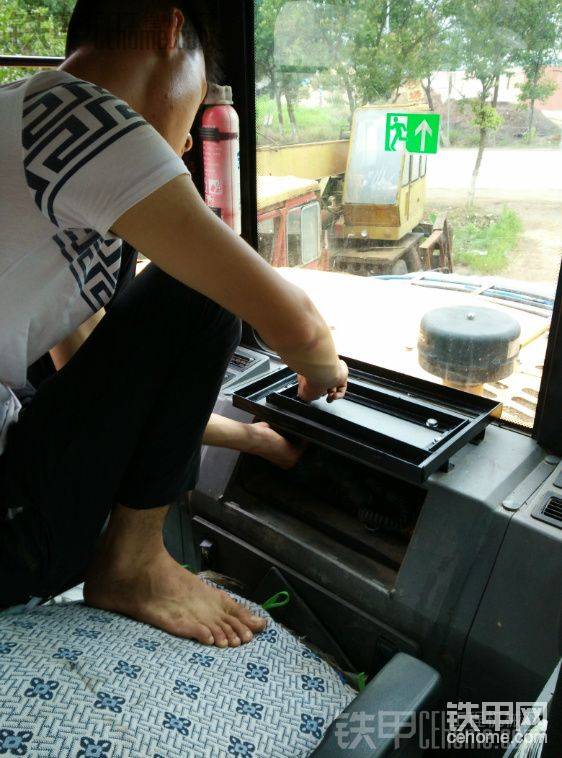

已經裝好螺桿，只差把他用扳手?jǐn)Q緊、。。。

  大功告成。小弟我得意的做個鬼臉

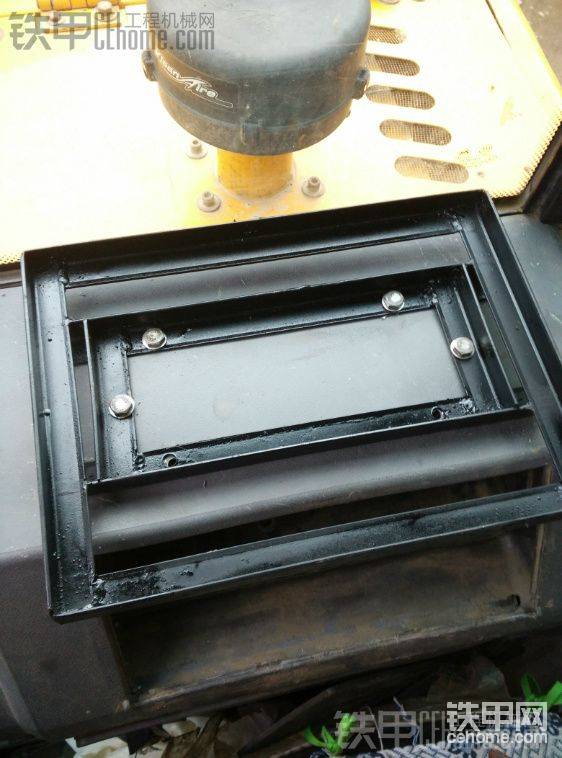

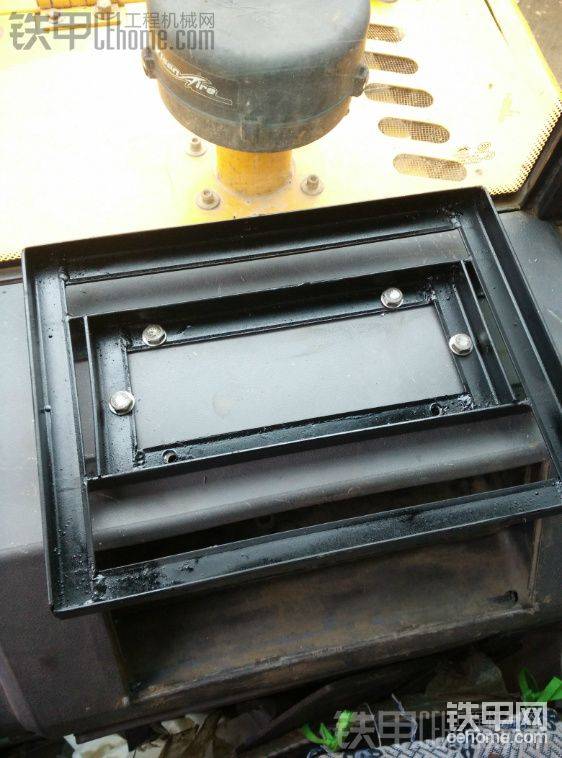

   就是這個樣子，，技術有些，

:$:$
  再看看，，還挺不錯的嘛:$

   儲物箱剛剛好可以關起 還有兩公分的余地。。。

    呵呵 很合適基本不耽誤什么事。。。

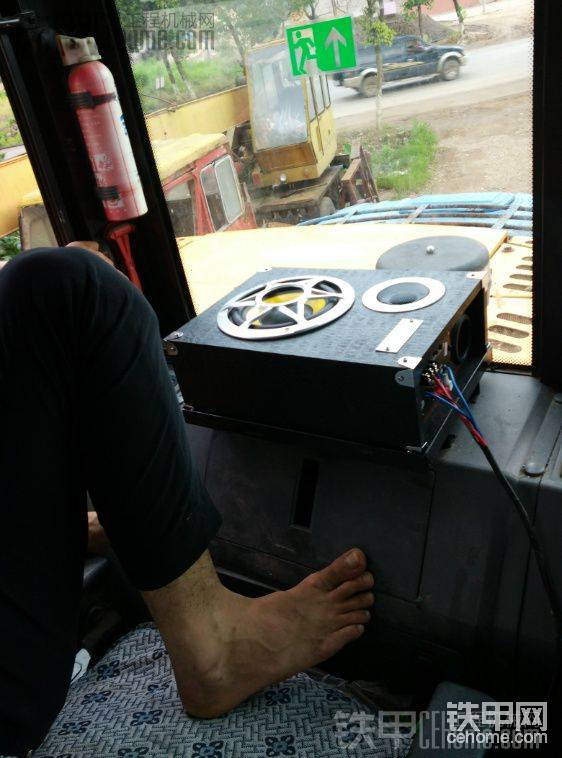

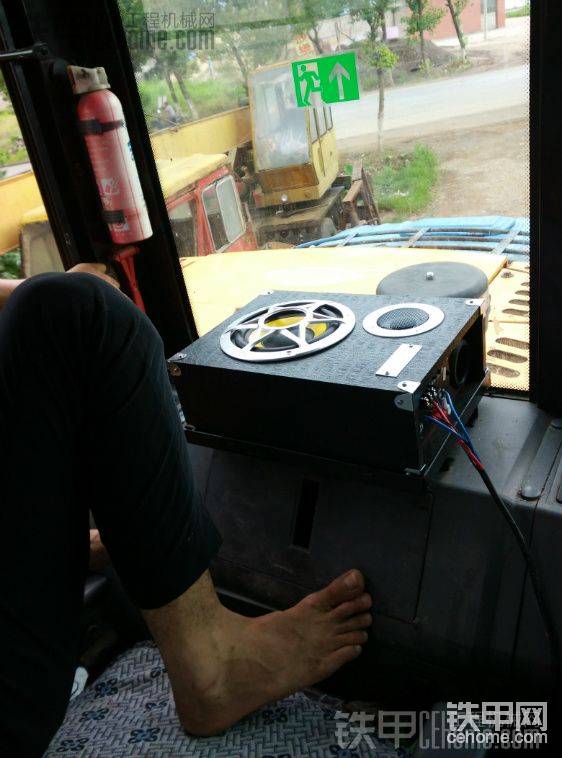

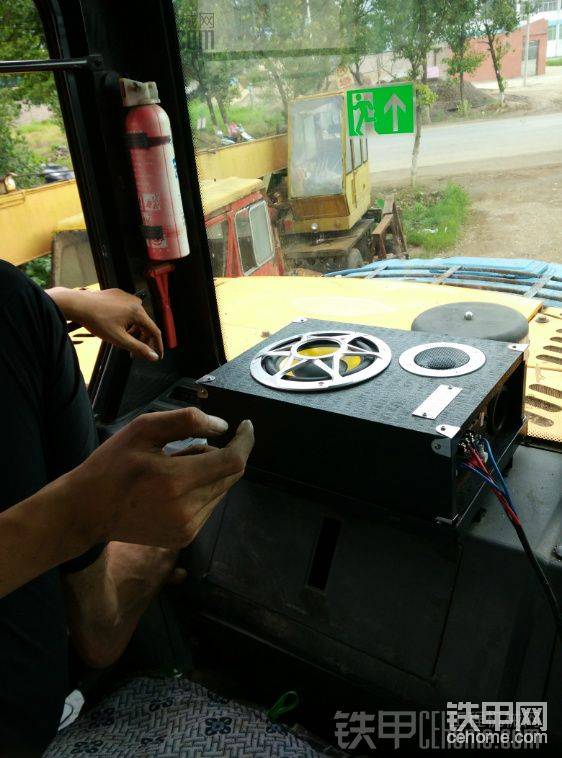

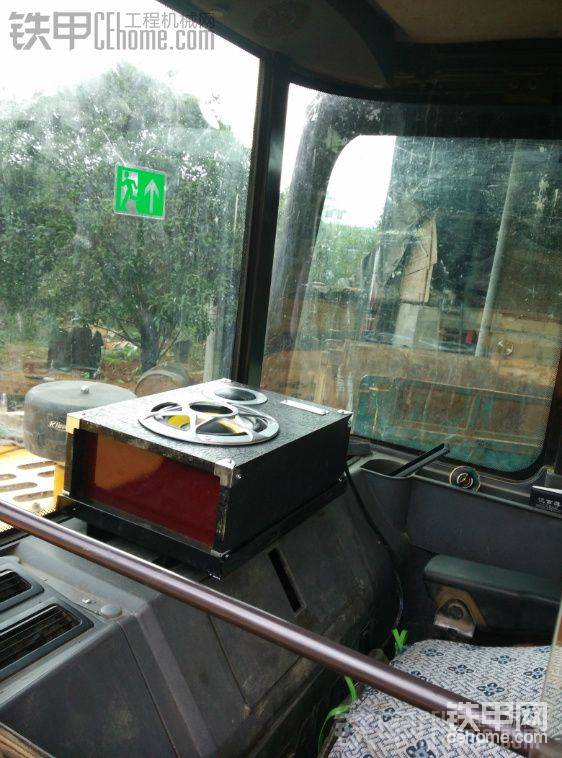

    于是便把低音炮放進去 緊緊的    不管干活時候怎么顛簸都不會活動，  小弟我本來是想把做小支架把低音炮豎著放的，沒占這么寬空間，  想了想  那樣重心太高，有時候陡坡或者挖石頭顛簸起來  ，低音炮也挺重的，怕把孰料件搞壞  連根拔起，所以放棄了那念頭，才平著放， 其實平著放也挺好。

  哎呀我的小腳丫露出來了。。。


  仔細看了看還是挺不錯的  也挺牢固的嘛。

    就是這個樣子了  甲友們欣賞欣賞

   聽起來音效還是挺不錯的熬。。。。

       小弟我技術不好  文采也不好 甲友們湊合看看拉吧，   今天整個過程都是徒弟拍攝的，不喜勿噴啊。
