【技術貼】挖掘機液壓系統回油油路的工作原理及液壓系統出現油溫偏高的原因

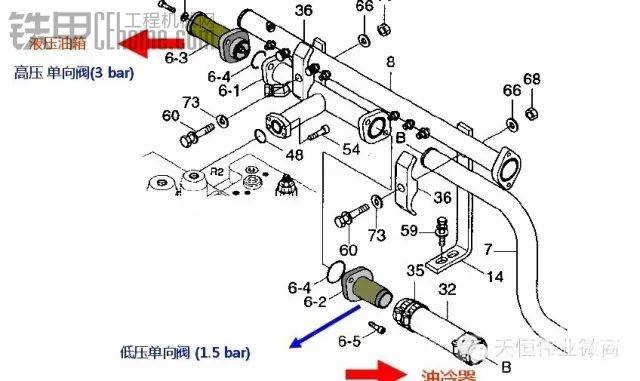

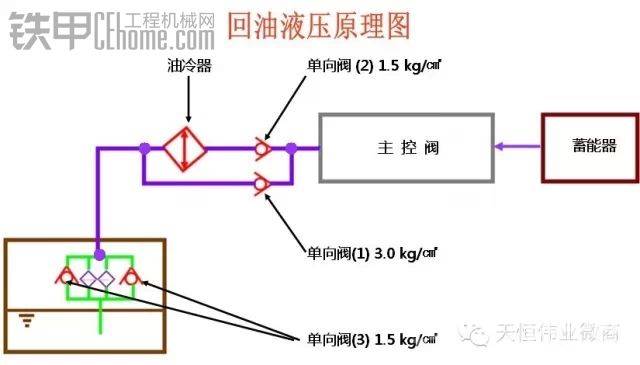

這回側重講講挖掘機液壓系統回油油路的工作原理；即從泵打出來的油最終匯入油箱，見附圖：

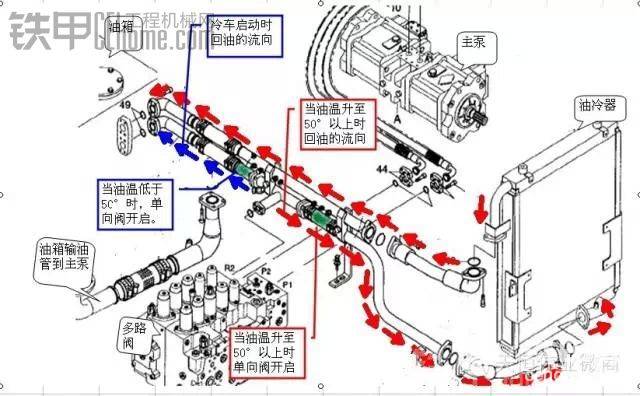

工作原理；挖掘機液壓系統在回油油路上設定了兩個單向閥，開啟壓力；一個設定3.0㎏/c㎡  另一個設定1.5㎏/c㎡，當挖掘機冷車狀態啟動后，液壓油流經兩個單向閥時，在液壓溫尚未升高的狀況下，也就是說在冷車的狀況下，這時的回油卻會首先開啟3.0㎏/c㎡單向閥進入油箱，等到數分鐘以后，油溫上升至設定值，這時的回油就會開啟1.5㎏/c㎡單向閥，回油流經油冷器散熱后，流入油箱。見附圖：

這個回油的過程會使很多人產生一個疑問；兩個單向閥一個設定3.0㎏/c㎡  另一個設定1.5㎏/c㎡，照壓力設定3.0㎏/c㎡＞1.5㎏/c㎡，當回油流經這兩個單向閥時，第一開啟的應是壓力較小的1.5㎏/c㎡，怎么會首先開啟3.0㎏/c㎡大的單向閥呢？要闡明這個疑問，首先要引入阻尼系數的概念；阻尼系數的大小與液壓系統的油道長度、內徑大小、彎曲度、粘度、溫度等一系列因素有關，比如講；油道長、彎曲度大、油的粘度大、溫度低，那么阻尼系數就高，依據這個原理，在液壓的回油路上用兩個單向閥的后面阻尼系數作個比較，管路內徑相同，油的粘度相同，溫度也相同，唯一不同的是管道長度，3.0㎏/c㎡的單向閥后面直通油箱，而1.5㎏/c㎡的單向閥后面卻要流經油冷器再流入油箱，也就意味著油道長，彎曲度大，可見在冷車時1.5㎏/c㎡的單向閥后面的阻尼系數要大于3.0㎏/c㎡的單向閥后面阻尼系數，因而冷車狀態下回油的首先開啟的是3.0㎏/c㎡的單向閥，回油直接流入油箱，隨著機器的運轉，油溫在上升，油的粘度在降低，整個液壓系統的阻尼系數在降低，當油溫上至設定的溫度時，因而3.0㎏/c㎡＞1.5㎏/c㎡，這時的系統開啟了1.5㎏/c㎡單向閥，帶溫度的液壓油流經油冷器散熱，流入油箱，這時的挖掘機已調整成最佳狀態了！（注，在回油道上，這兩個單向閥；3.0㎏/c㎡、1.5㎏/c㎡，這兩個設定參數可不是隨便設定的，它們是要通過各個參數進行詳細計算而得出的?。?

順便提一下：一旦挖掘機液壓系統出現油溫偏高，就應當考慮檢測這兩個單向閥是不是有故障？當然嘍，致使油溫高的因素很多，這僅僅是一個方面，僅供參考！
