維修帝人G09 小車馬達

前幾天攬著一活，單邊行走，擰不動。車型為柳工907C  檢查各動作溢流壓力 上車個動作溢流壓力為260KG 下車壓力為160KG 小鏟旋轉壓力正常 表明齒輪泵正常 查看先導壓力37KG正常 查看行走腳踏閥輸出壓力正常。。。查看分配器行走閥塊沒有調節閥 從分配器互道高壓管 行走壓力無改變 從分配器堵死行走閥塊 查看壓力 260KG 表明分配器無故障 從行走馬達堵死 查看壓力180KG 表明有一部分壓力通過中央回轉泄走 跟還中央回轉油封 連接行走馬達查看行走壓力 210KG   個動作壓力為260KG 行走壓力為210KG 表明馬達內部有磨損或安全閥 補油閥 有密封不嚴的地方。。。  維修行走馬達，裝上去之后行走壓力為245KG 參照柳工出廠參數  該車行走溢流壓力為250KG  拆行走齒輪箱 為發現異常 。應為馬達安全閥為不可調節的，所以只能通過行走內部元件改變行走馬達扭矩比。
   改變方法1：加大柱塞受力面積，（因?yàn)閳?zhí)行力=受力面積X壓力），不過該方法不可取，短時間內無法找到符合要求的缸體和柱塞，馬達內部空間較小，缸體柱塞空較密集等諸多因數。。。
                 2加大斜盤角度。斜盤角度越大 轉數越低 扭矩比越高（斜盤角度改變 最大不能超過5°）因?yàn)樵龃笮北P角度需要有專業的大型車床和專業測量儀器，較浪費時間，所以該方法暫時放棄。
                 3因?yàn)樵擇R達為可變量馬達，斜盤靠馬達底座蘑菇頭和高低速柱塞支撐以達到可變量目的，決定改變蘑菇頭高度，達到以增加斜盤角度的目的 此方法比前兩種方法跟省時省力（因?yàn)樵擇R達配流盤 缸體均已經有磨損 經過研磨修復 貼合間隙較少 所以蘑菇頭加3mm左右墊  磨損較輕的建議不超過2mm-3mm 此方法僅適用行走無力機型。。。。）

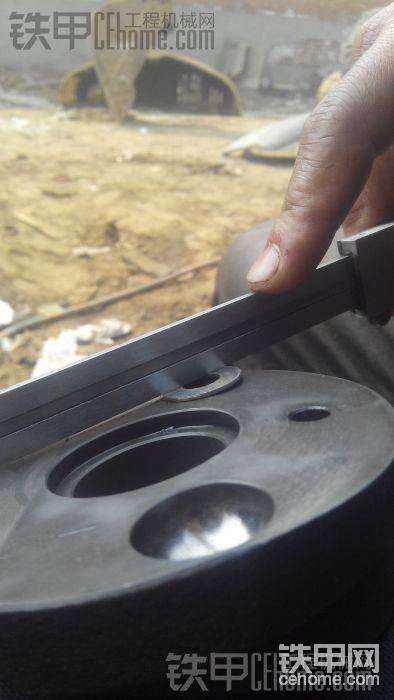

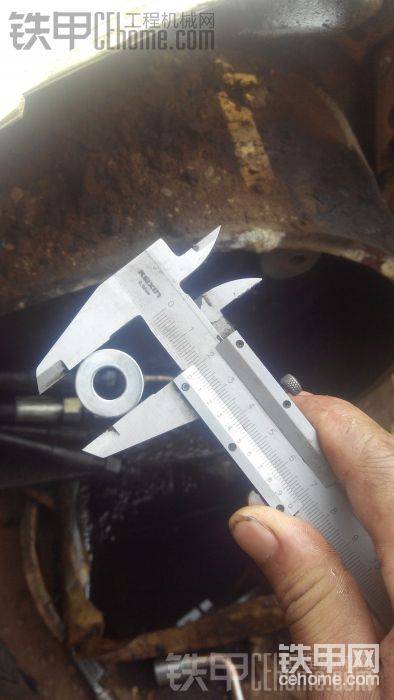

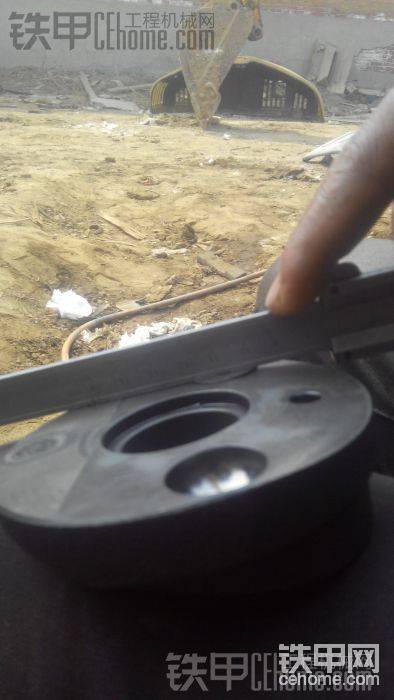

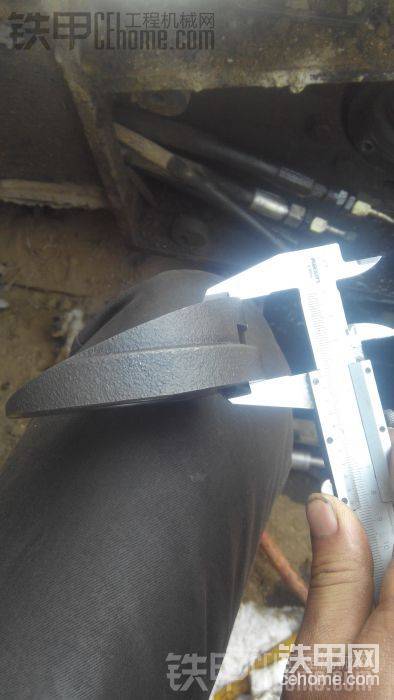

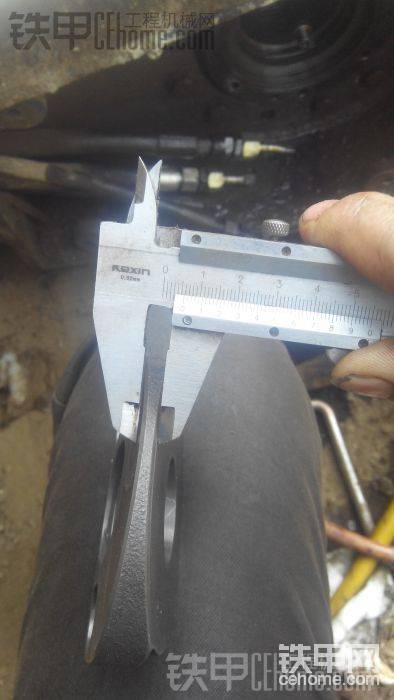

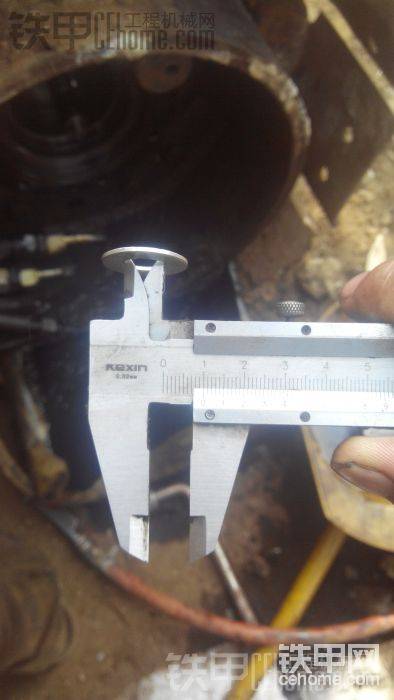

  一下是圖，本人就不做過多解釋了。。。。理解的了，就理解 理解不了，你也不用再問了。。。
