來自民間的萬能電腦板
一款來自民間的萬能電腦板
一、電腦板外形圖

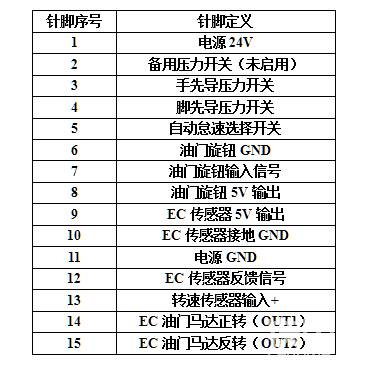

二、電腦板接口定義
三、功能概述及特別說明3.1外圍接線原理圖
3.2功能說明：（1）、可以對用到直流電機的挖機品牌油門電腦板進行替換（例如大宇、現代、徐工、柳工、龍工、山河智能、廈工、福田雷沃、三一等車型）。（若電子油門功能跟液壓板在一塊電腦板上，如果油門部分損壞也可以將該萬能油門板替換該電子油門功能）。（2）外圍接線如上圖，需外接電源、2個壓力開關、油門旋鈕電位計、油門馬達、轉速傳感器。按上圖接線即可以具備電子油門功能。（3）通過油門旋鈕可以加減油門，開啟自動怠速開關后，如果轉速在約1200轉以上，5秒后進行自動怠速調節，當壓力開關、自動怠速開關、油門旋鈕任一條件變化即退出自動怠速至油門旋鈕設定的轉速位置。
3.3 特別說明（1）、不同的發動機飛輪齒數有差異，因而對轉速信號檢測會有差別，如果對自動怠速值有特別精確要求，需客戶提供發動機型號或者發動機飛輪齒數，以便修改對應程序燒寫后發貨。（2）、壓力開關為常開型。即壓力開關斷開時為自動怠速必要條件，壓力開關導通時即接地時退出自動怠速。（3）、轉速傳感器連接只需要并聯即可，即無需斷開原車線路，只需要?jiǎng)冮_原車轉速傳感器線束，并聯兩根線即可。
圖片
-
398788038
2018-03-11
兄弟給個電話號碼
回復（0）
-
guilin405
2017-08-07

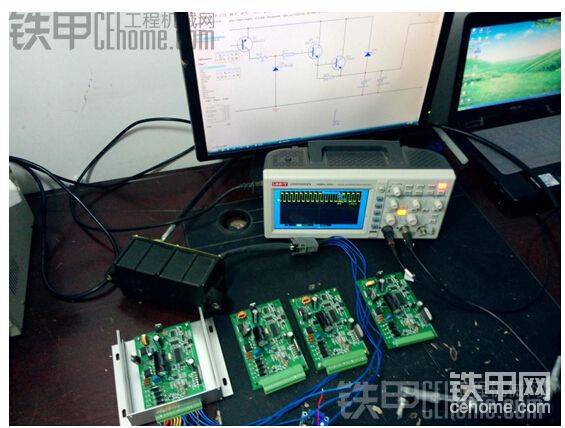

最新款的萬能油門控制器圖片
回復（0）
-
guilin405
2017-08-07
有自動怠速，過流保護，恒流控制，12v和24v可以自動切換，也就是大小挖掘機都可以使用，自動怠速大小程序可調，當然有質保，研，產，銷一體，技術質保無后顧之憂！
回復（0）
-
兄弟挖機李
2016-04-12
太高手
回復（0）
-
ydy136****1636
2016-04-12
多少錢能買到？
回復（0）
-
159****3412
2015-11-25
看板子的設計 如果我沒猜錯的話 電機驅動器用的是L6203 怠速位置，自動怠速位置，高怠速位置，完全沒看到調整的方式，估計是程序里面寫死了。 可調整性太差了， 轉速傳感器設計就是多余的，本身就沒有轉速顯示電路，只為了一個自動怠速而存在么？ 如果單純?yōu)榱艘粋€(gè)自動怠速功能存在，倒還不如內置一個電位器調整自動怠速位置。 萬能這個詞有點標題黨的感覺。 如果做了發動機水溫檢測，機油壓力檢測，發電機發電狀態檢測 ，這樣叫個發動機控制板還是可以的。
回復（0）
-
guilin405
2015-08-18
談錢傷感情，隨時用隨時拿就可以了！
回復（0）
-
我是老實人
2015-08-16
怎么賣的？
回復（0）
-
宇朋@同挖
2015-08-15
不得不說 高手
回復（0）
-
宇朋@同挖
2015-08-15
在一起在一起
