多圖帶你走進穩定土拌合站

不知不覺來鐵甲已經快4年了，來這個版塊發帖，還是大姑娘上花轎，頭一遭，希望大家多多支持。說到混凝土設備，以前很少接觸，今天有幸為大家?guī)硪唤M以前工作過的穩定土攪拌站的圖片，希望大家喜歡。

這款拌合站理論生產能力每小時600噸，實際滿負荷每小時生產能力在500噸左右，每立方穩定土重量大約在2.1噸左右，換算成方數每小時產量在250方左右，它是一種模塊式拌合站，主要由配料系統，物料輸送系統，供水系統，攪拌系統，氣路系統，操作系統，電器控制系統等組成，

下面為大家上圖解說。

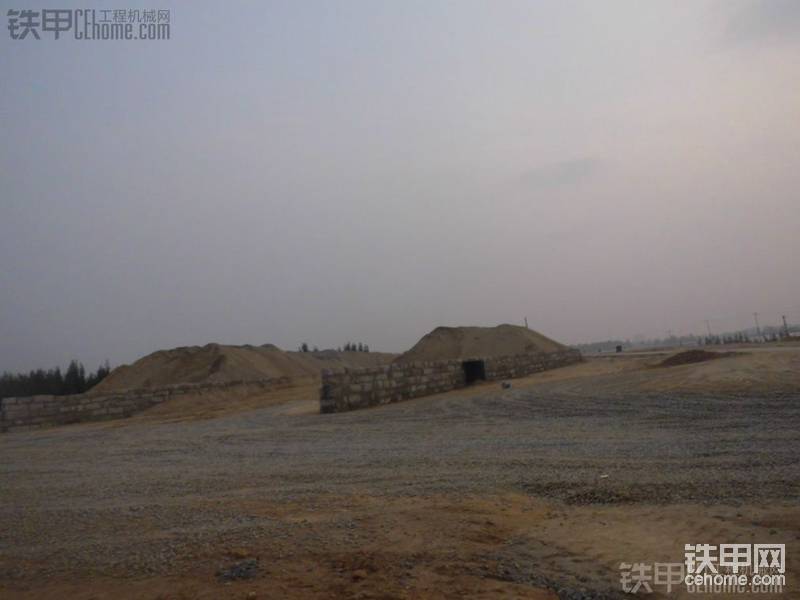

這里是料倉，堆放石粉，另一邊是石子。

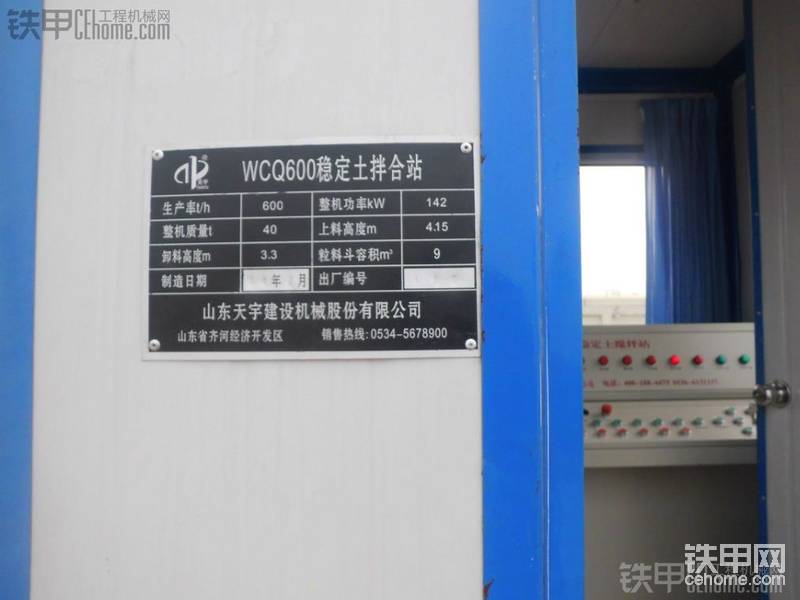

這是拌合站的銘牌，上面有些具體參數。

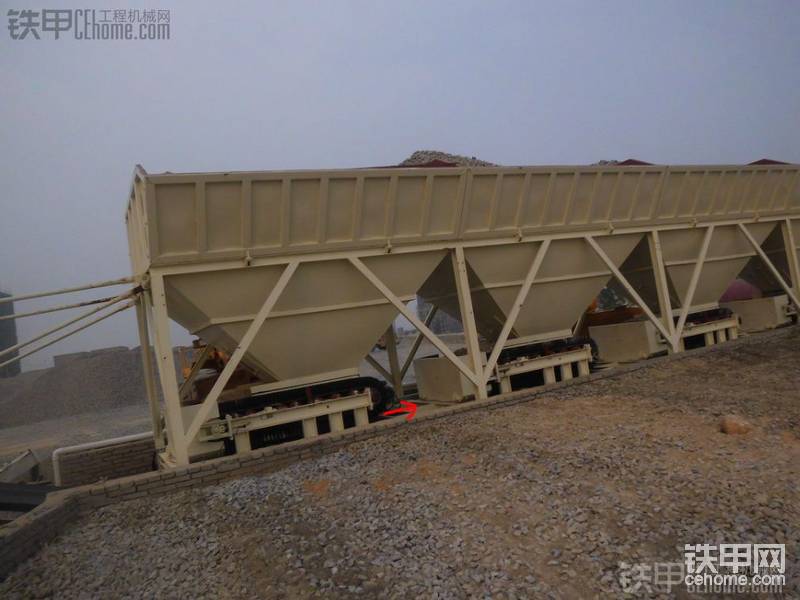

現在為大家介紹配料系統，大家看到的那4個大料斗，其中左邊第一個是備用的，第二個裝24的石子，第三個裝12的石子，第四個裝石粉或海沙，這3個料斗通過不同轉速的驅動電機沿著箭號方向向前輸送，所謂的配合比就是調各個料斗電機的轉速，這些電機都是變頻電機，由變頻器控制，變頻器又受微機控制。每個料斗可以裝12方料。

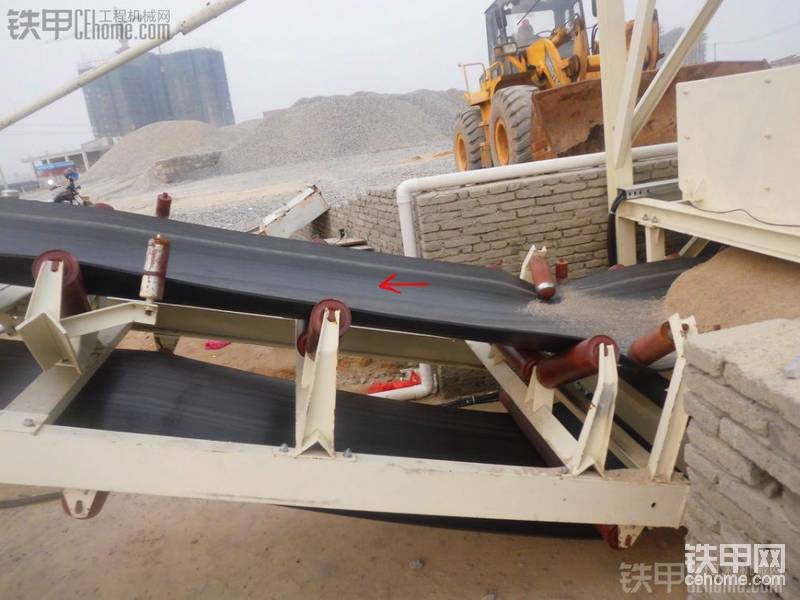

三種料按配料比混合后從箭號后面出來，然后一路向前，沿箭號方向通過平皮帶一路向前。

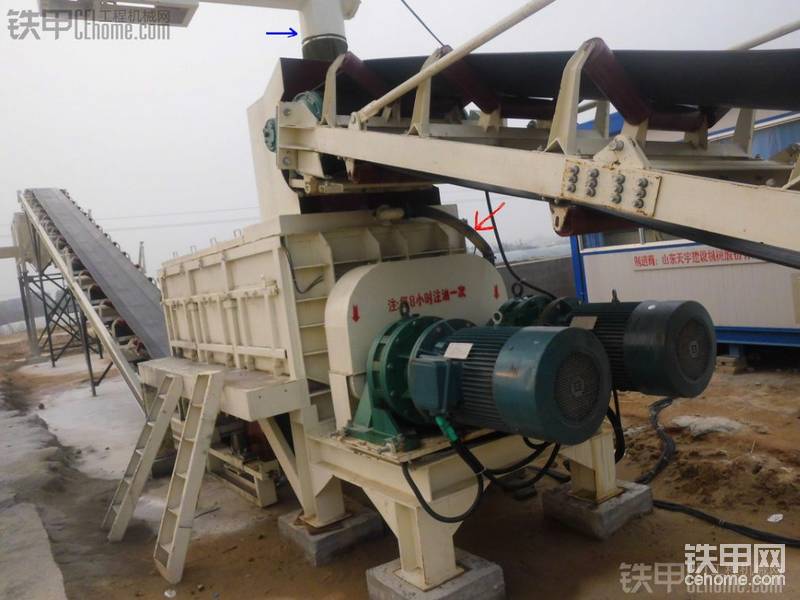

混合料通過平皮帶從蘭箭號下方進入攪拌缸，此時水泥4％的配比通過蘭箭號下方的布接口，水通過紅箭號水管那一起進入攪拌缸。2個大電機驅動攪刀進行拌合。

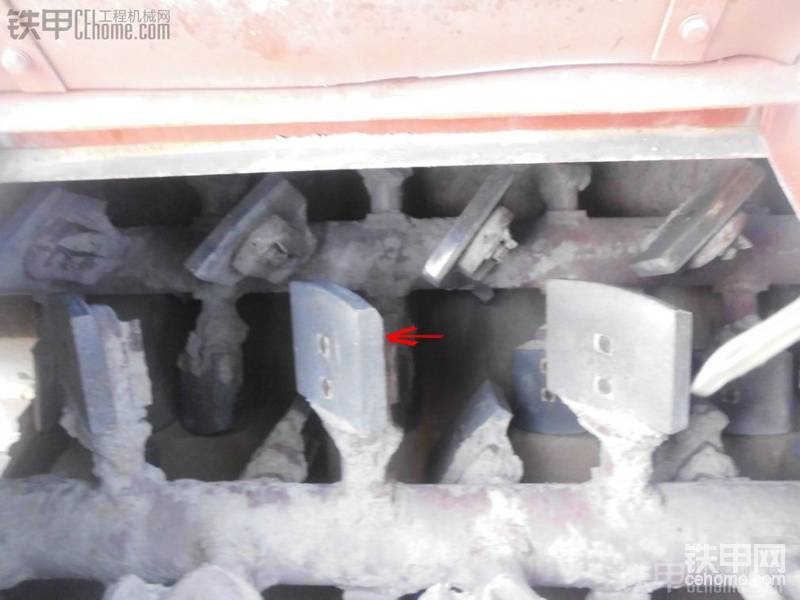

這是攪拌缸內部，箭號所指的是攪刀片，用久磨損了就得更換，否則會影響產能。

拌合后就是成品料了，通過斜皮帶往前送到料倉。

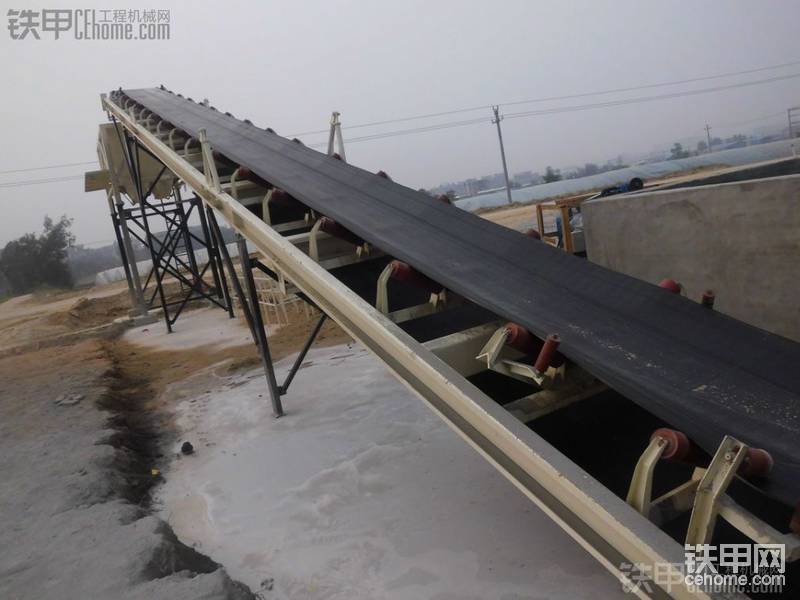

斜皮帶局部照片。

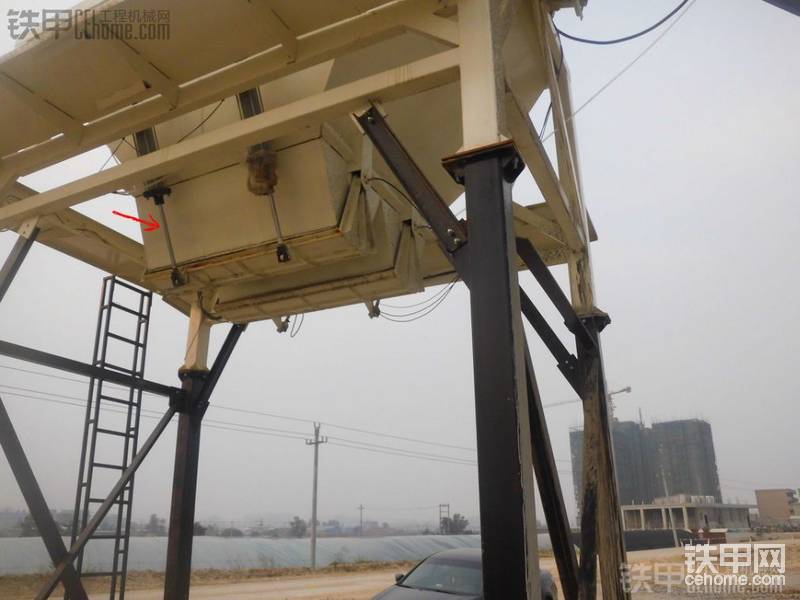

這個這里就是成品倉了，下面停自卸車，2個倉門受4個氣動油缸控制，可以開箭號所指就是氣動油缸，控制氣動油缸的氣體是來自壓縮機，和補胎的一樣，就不多介紹了。

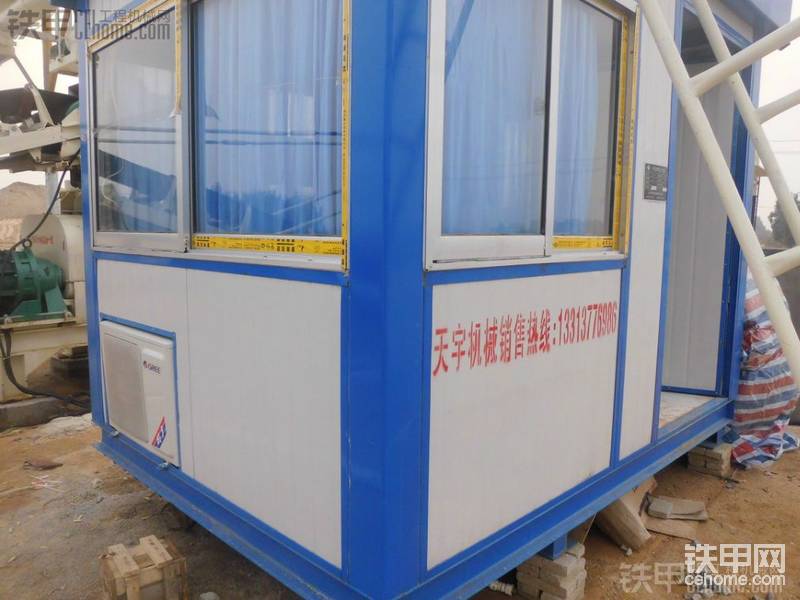

這里是控制機房，好吧，我們?nèi)ダ锩鎱⒂^一下吧。

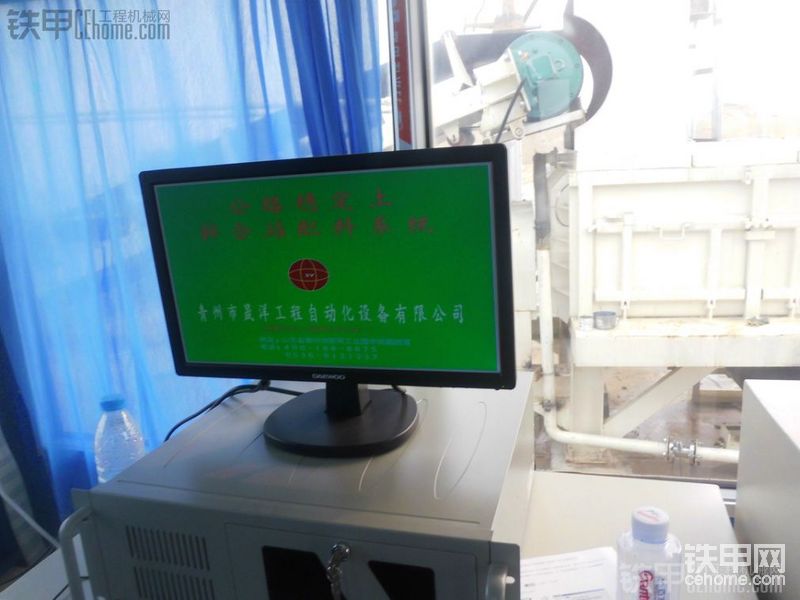

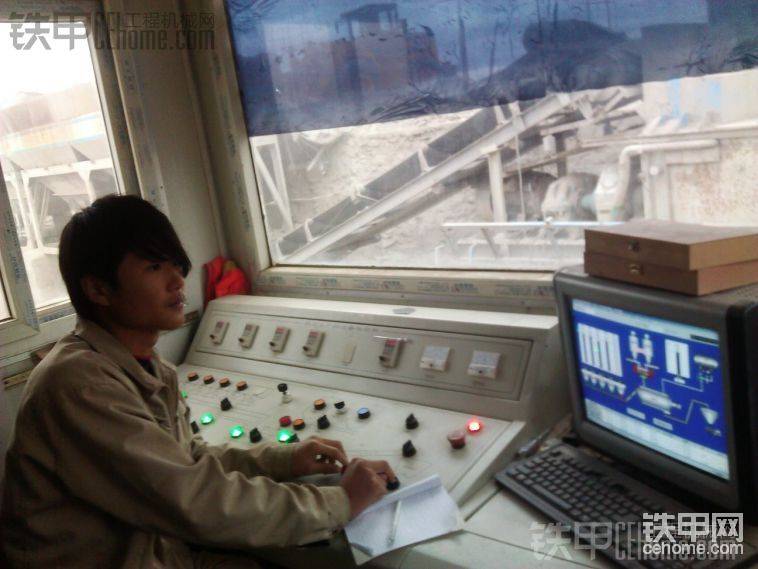

首先進入眼簾的是一套微機控制系統。

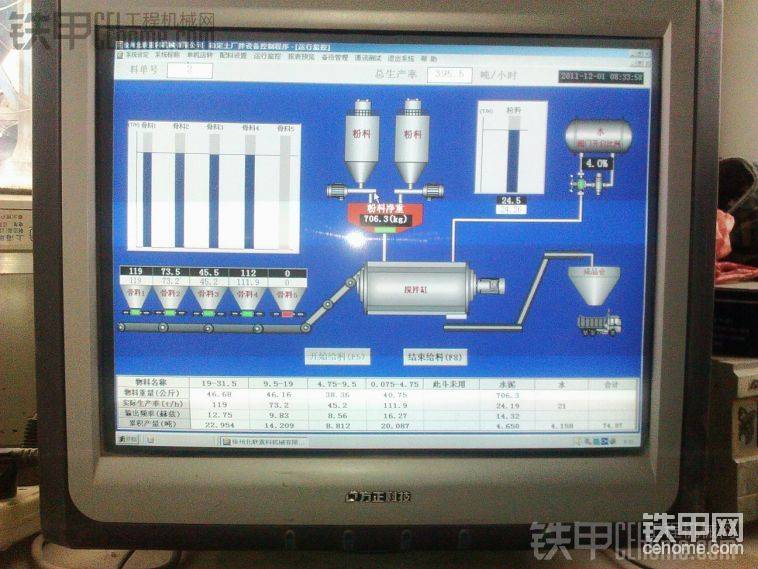

微機開啟后，顯示4個料斗的配比情況。

這是進入微機，調K值的密碼，各個產家不一樣。這個K值非常重要，所有的配合比都是K值暗中作怪，所有的電腦屏幕上的配合數比都是騙那些監理的，干過的朋友都知道，所以豆腐渣工程就不奇怪了。

冷暖空調，一匹的，感覺小了。

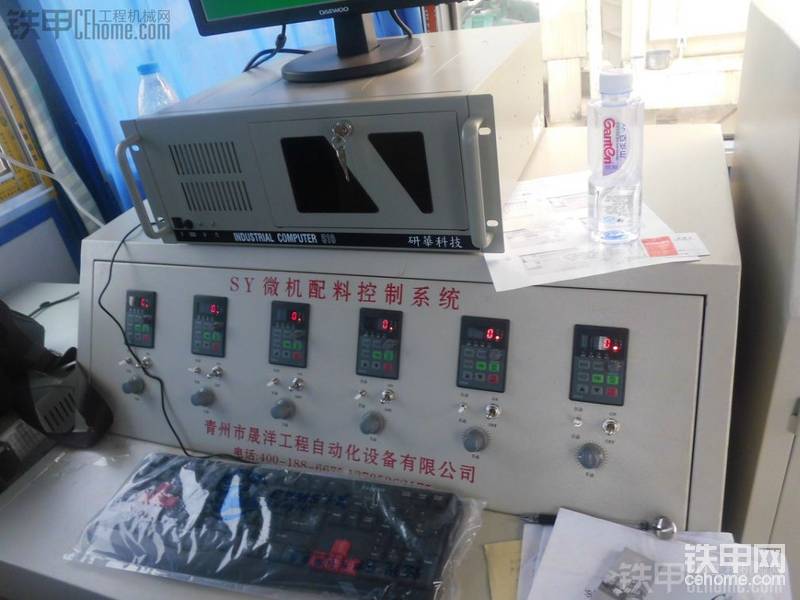

微機下面6個變頻器控制器，從左到右1-4分別是控制1234料倉，5是水泥，6是水。正常操作時12345全部搬到自動，微機控制，6搬到手動，用可調時間繼電器控制。如果微機壞了，有經驗的師傅可以通過手動控制。

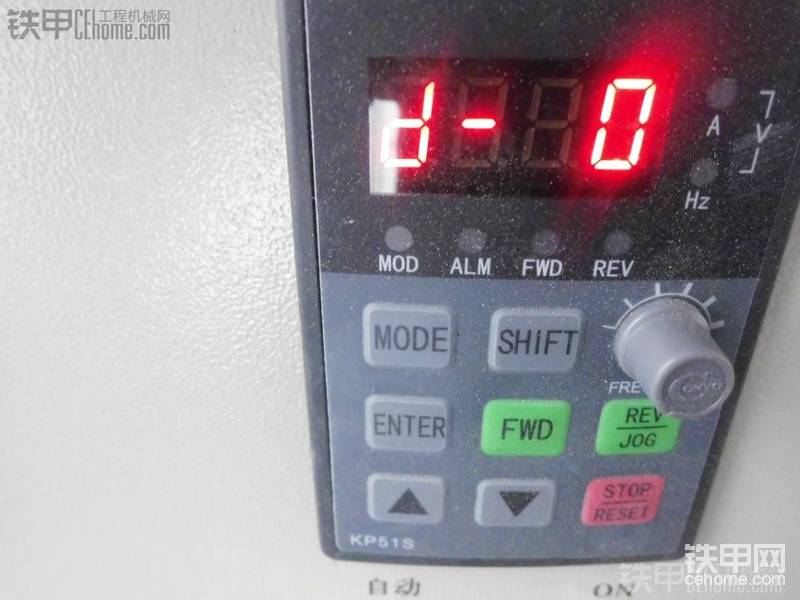

控制器特寫。

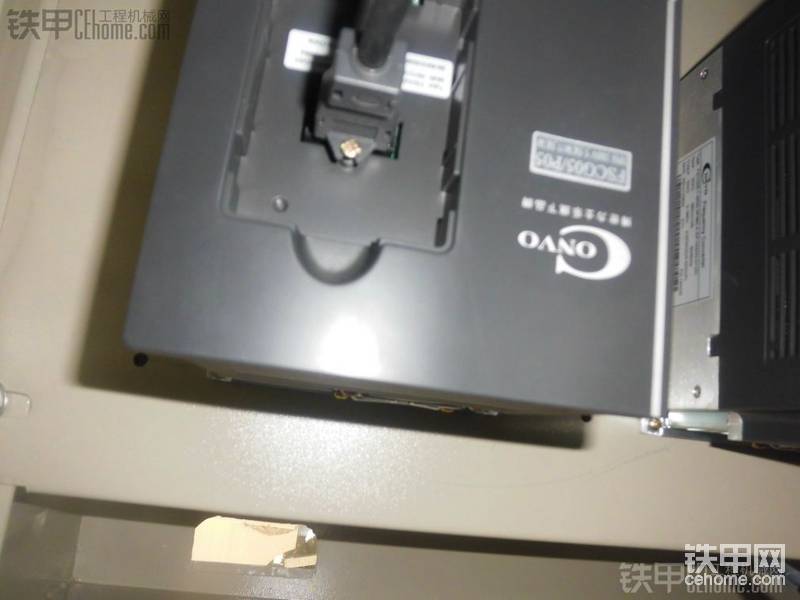

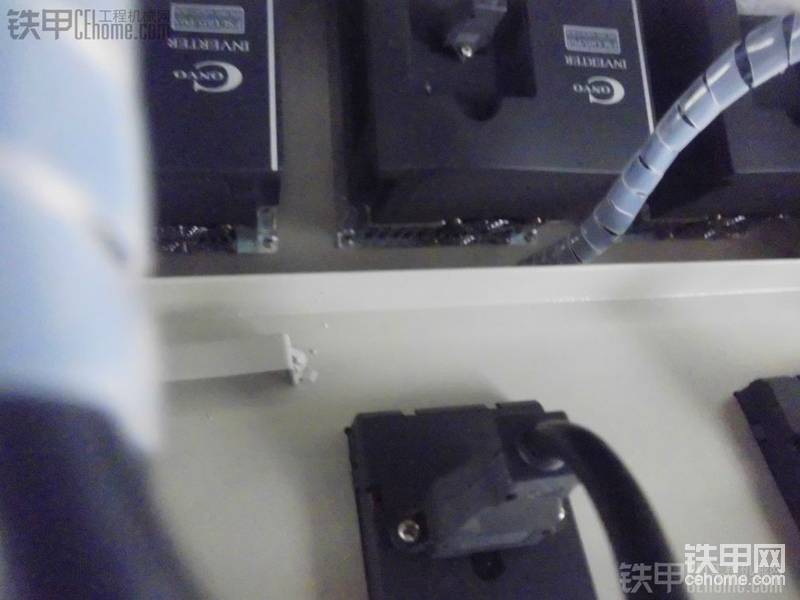

這就是控制電機轉速的變頻器。

放大的變頻器，將就看一下。

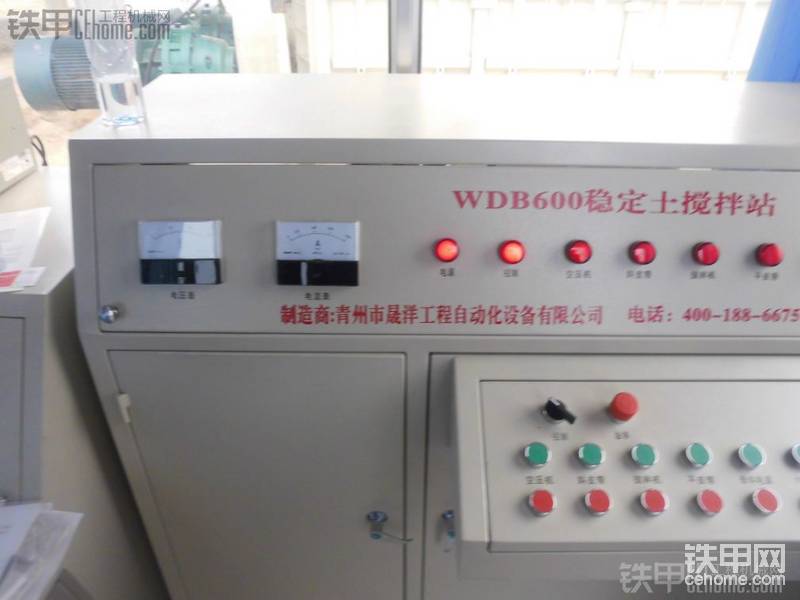

這是控制臺左邊部分。

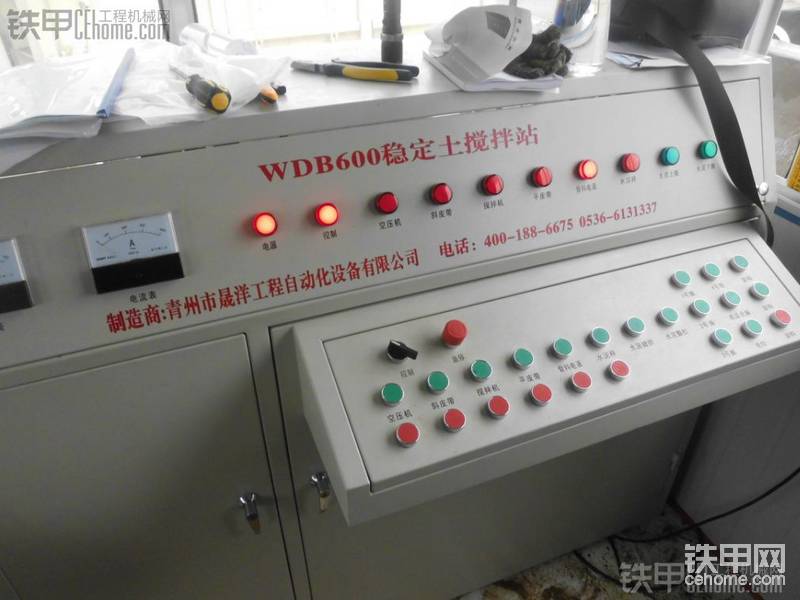

這是控制臺全貌，最右邊的幾個按鈕是控制倉門的。

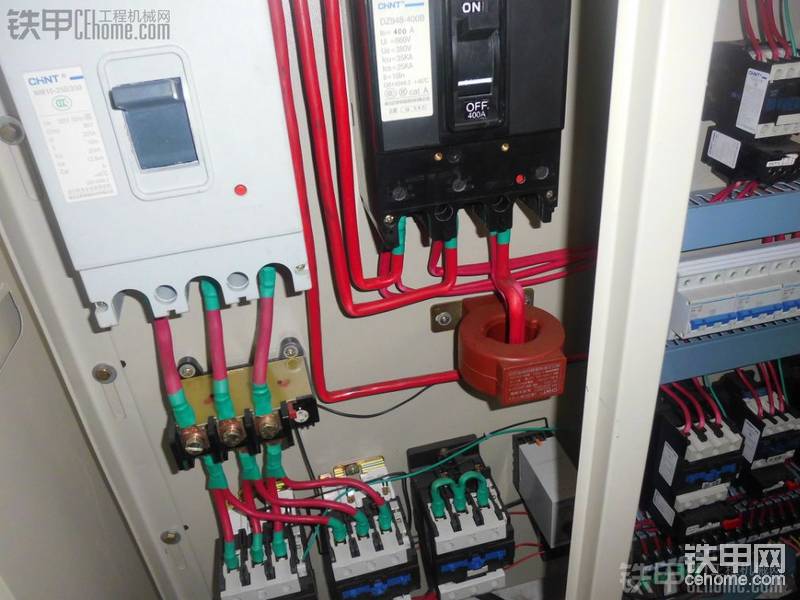

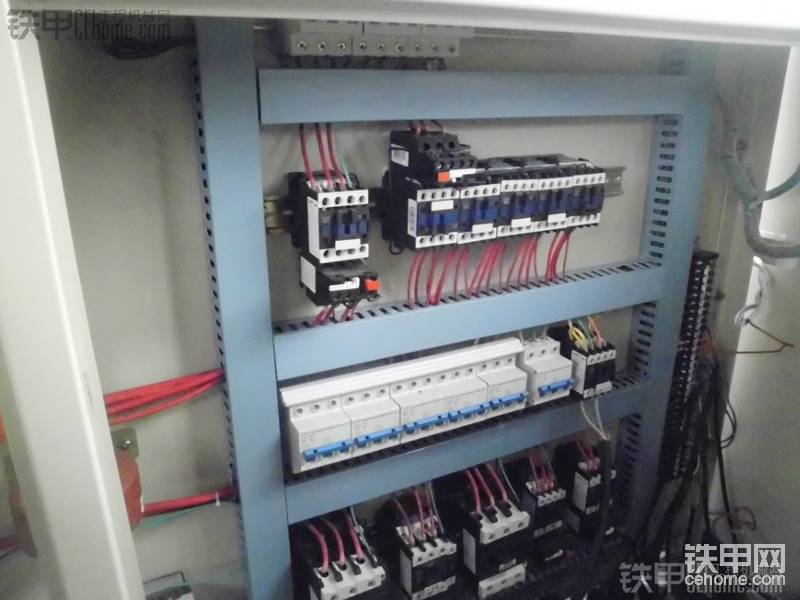

打開控制臺，里面的電器開關盒部分接觸器。

這是右邊的。

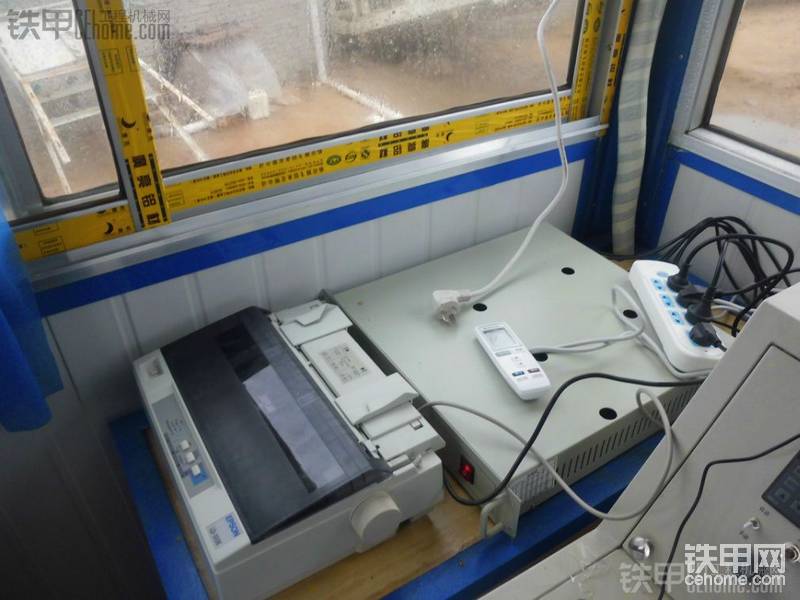

這2臺設備靠左的是打印機，用來打印每天的產量，右邊的是信號放大器，這機臺先前沒調試好，就是水和水泥共用，結果無法使用，產家來人，搗鼓了大半天，最后說板子壞了，要寄一個一塊過來，得等幾天。因為我以前是搞無線電的，老板和我是朋友，在他的允許下，不到半小時就搞定了，搞的人家技術人員很沒面子，沒辦法，工地等開工，老板和我關系搞錯，要不還可以多玩幾天呢。

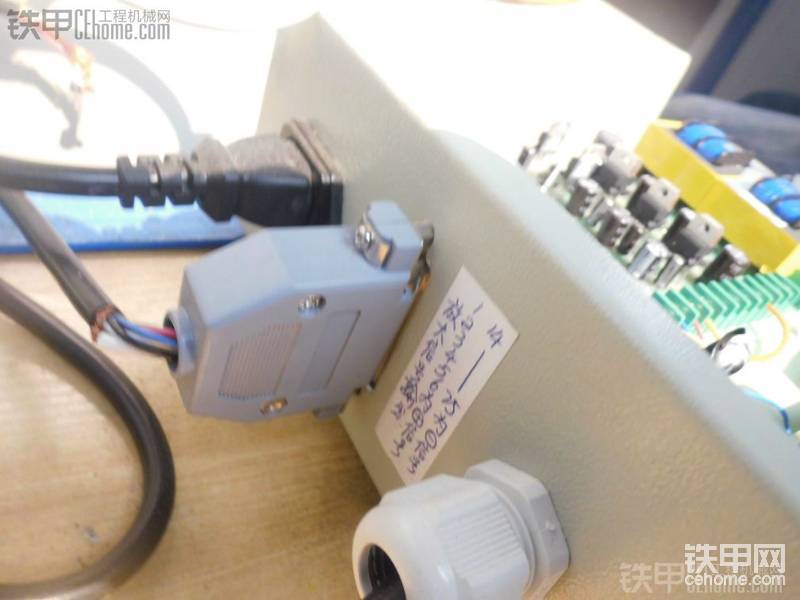

這是放大器后面的輸入部分。

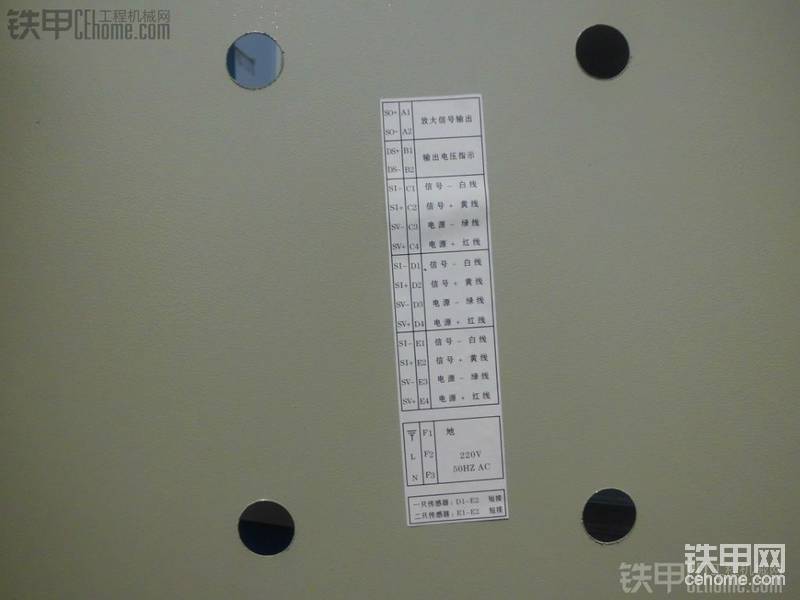

這是接線圖，它的功勞，才能搞定。

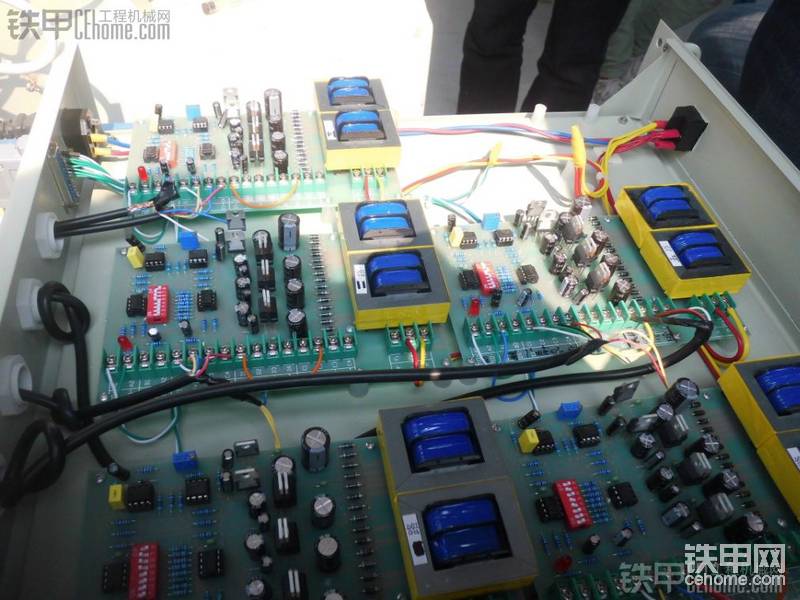

這是5塊獨立的放大板，一個700多，ZTM暴利啊，叫我組裝，100塊成本足夠了。好了，水平有限，就解說到這里了，有錯的還請甲友批評指正。下面來一些雜圖。

有灰機啊，據說是失聯的MH---370。

這里離我上班的地方不到50米。

開始漲潮了，一望無際的沙灘，真的很美。

押金9000，每個月租金300，這個和適合臨時工地。

在海邊工作，打牙祭，這個可以有。

這個車牌NB吧？

這是前排，是真的哦，純屬惡搞，大家別介意啊。

最后來張加長悍馬結束今天發帖，多謝大家捧場。
