給挖機裝倒車影像+地毯

給挖機裝個倒車影像，有人說，沒必要，多注意觀察就好。有人說，這樣挺好，其實我個人覺得 我愛咋，咋滴，關你P事..又不是逼你裝...1 ，裝個影像，我不是裝逼，就一個愛好而已...（就是喜歡倒弄這些玩意，自己動手，豐衣足食）2，其實也不貴，兩三百塊錢..一頓酒錢而已  下面我就給各位看官來個圖文解說...（你愛拍磚也好 給個贊也好..請隨便）

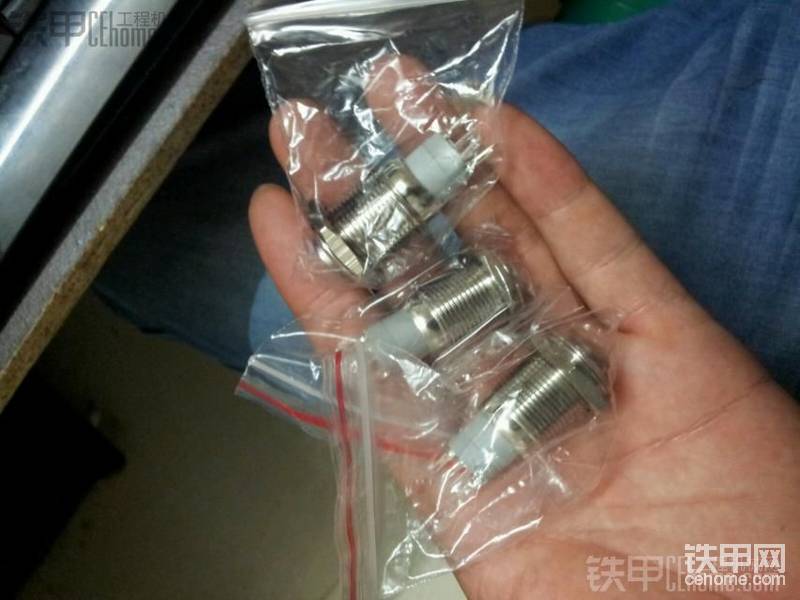

下面首先來介紹LED按鈕的安裝........此款LED按鈕在淘寶網有售...16MM的 價格嘛..十幾塊錢一個..

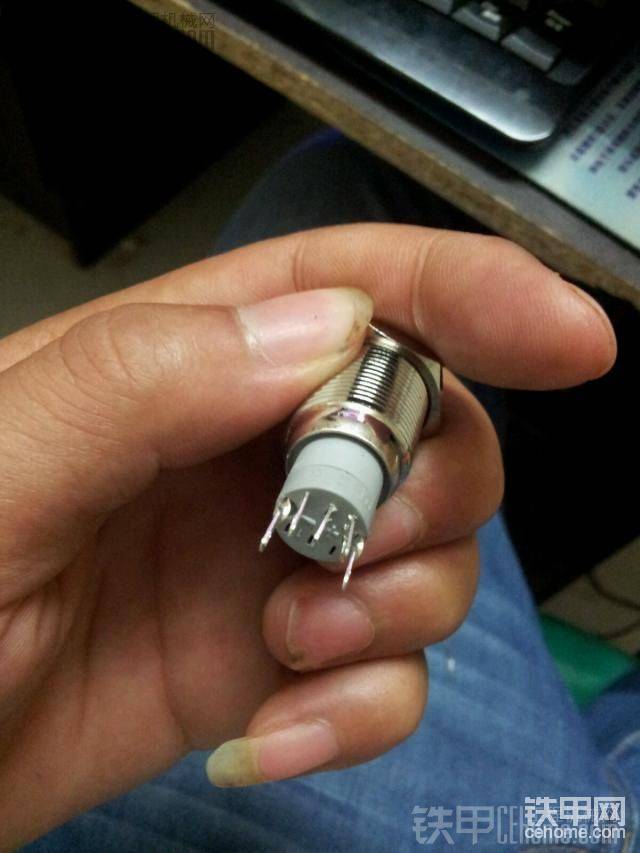

這種按鈕是雙控制雙接法的..一個是LED一個是設備的控制...+- 是LED的電源（注意的是+-是LED燈亮的電源，而不是設備的控制，別搞混了） 設備的控制是C和NO ...NC是常閉，不用接（正線接C ，NO接設備就能達到設備的開關控制..）

而我接是LED跟隨設備開關而亮....（在此說明...LED可以常亮 也可以常閉）
這線是專業的汽車改裝線 0.5平方純銅線..每米的價格為1.5塊....

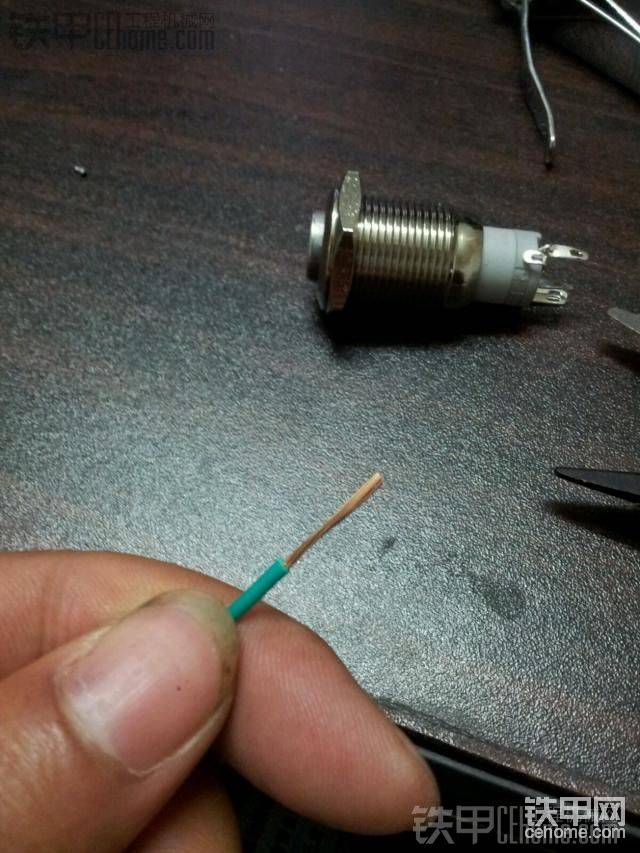

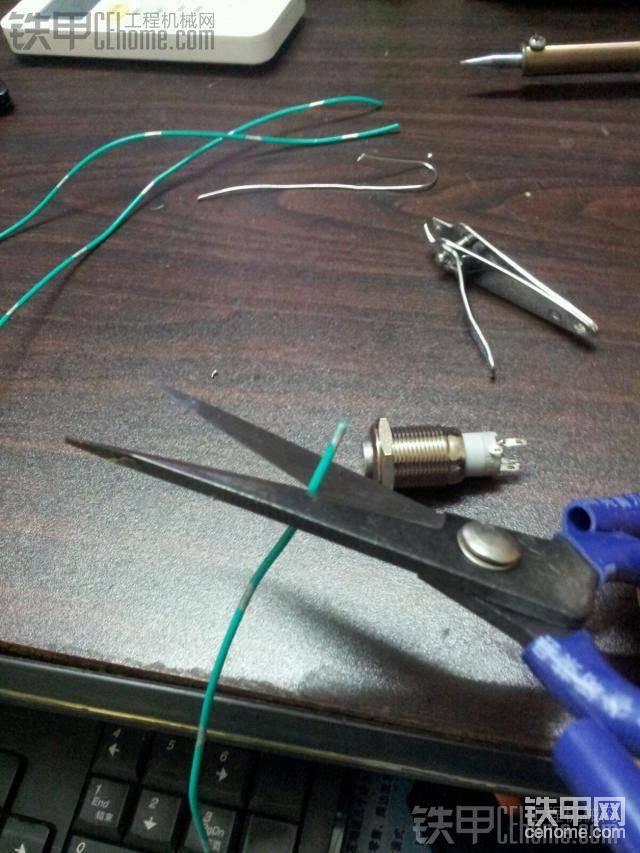

先裁剪線路 需要多長 自己量好了 再裁剪

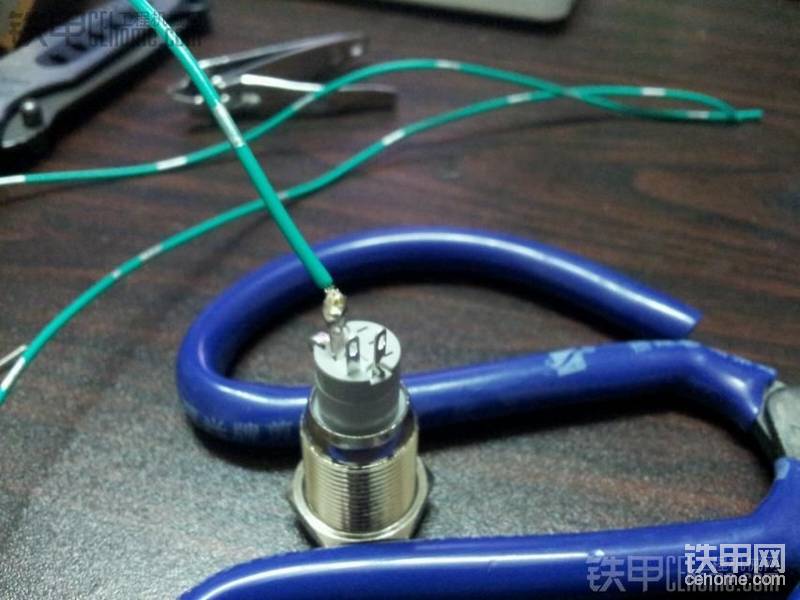

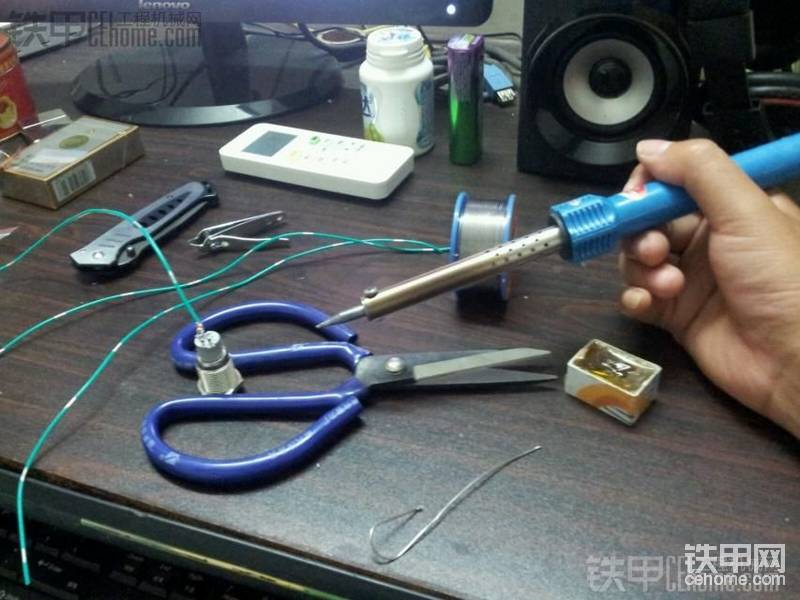

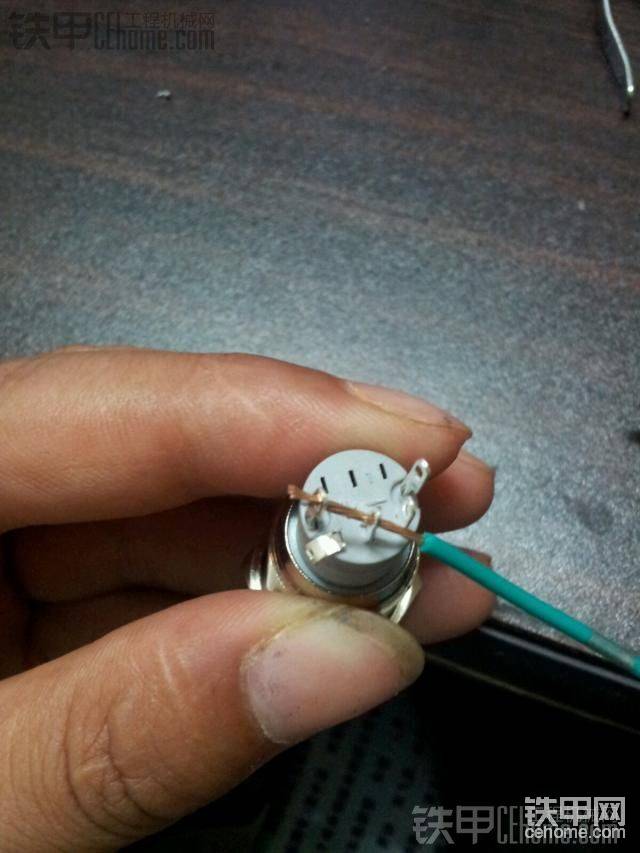

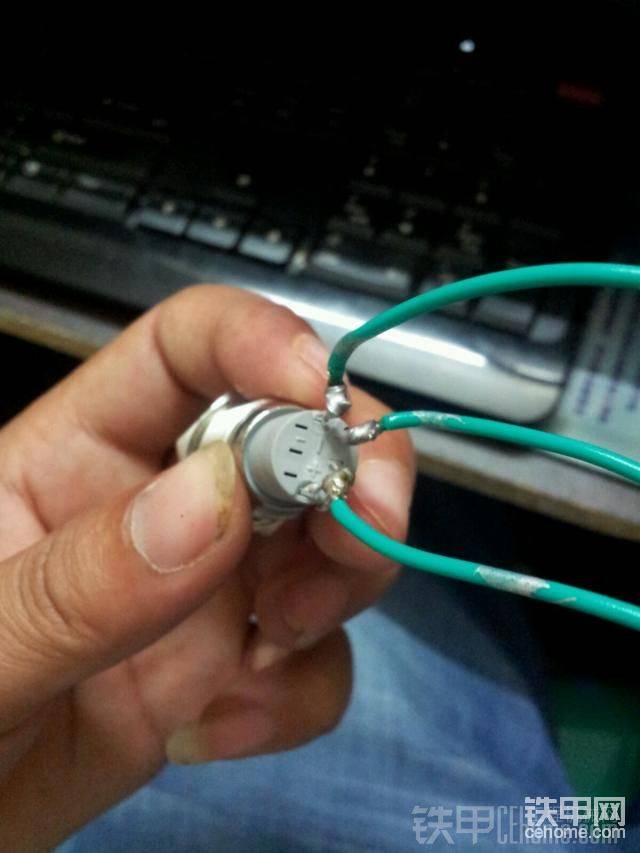

接上LED  （NO和+串聯）

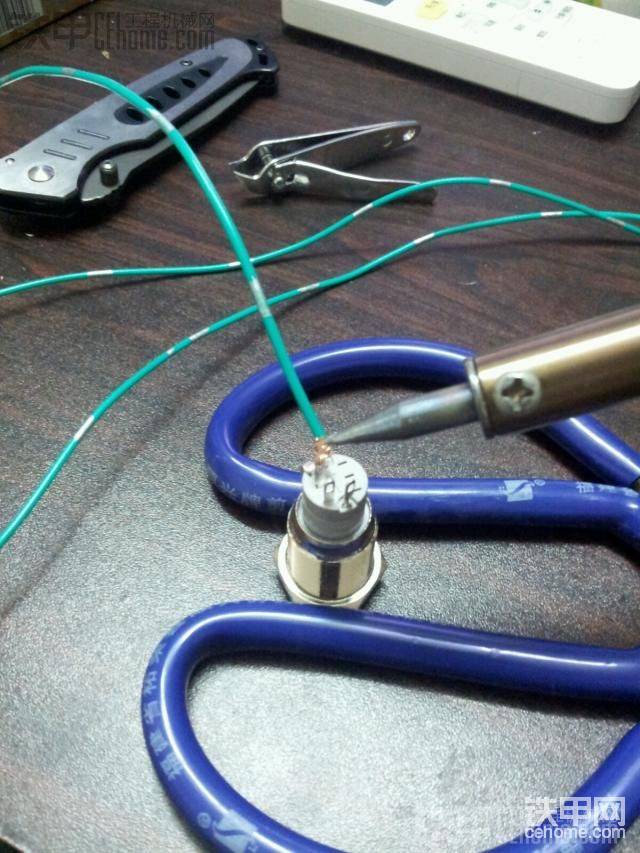

為了保證 線路不脫落 使用電烙鐵和錫線給焊起來..保證挖掘機在工作時的震動而導致線路的脫落..導致不必要的麻煩...

LED隨設備開啟而燈亮的接法（NO和+串接正點出 接設備，C是正電入 -是負電或搭鐵..）

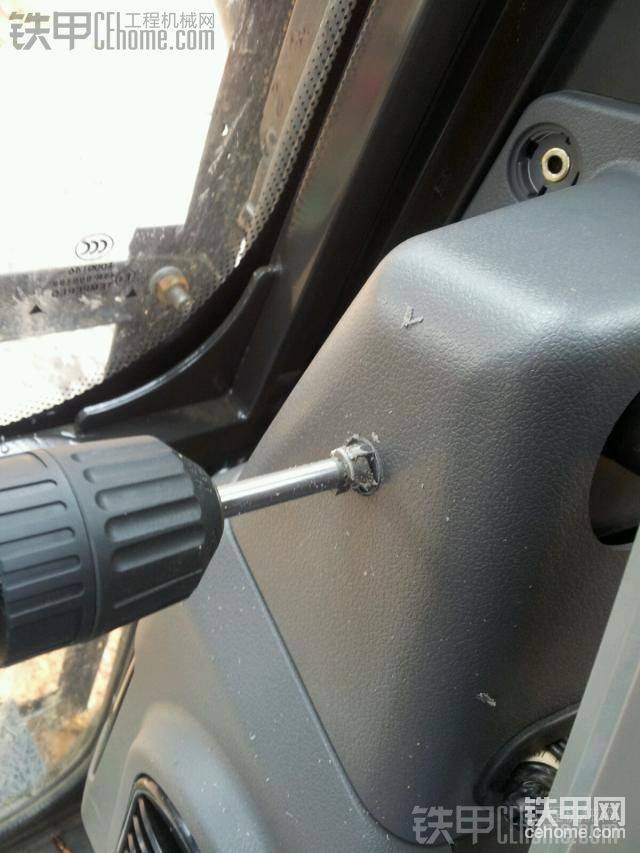

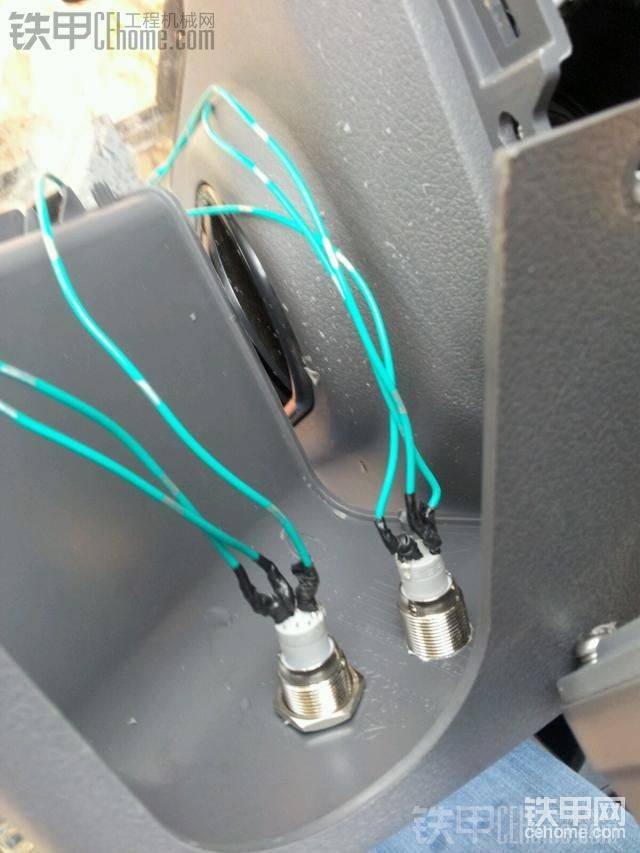

 焊好后 就是拿到挖機上裝上  首先要打孔...去買了一個16MM木工鉆頭 鉆洞...鉆洞的時候 一定要注意好  別把里面的線路給鉆透鉆斷了...看清楚位置了 再下手...

我嘛 要接兩個開關的  一個是控制顯示器 一個是控制攝像頭..

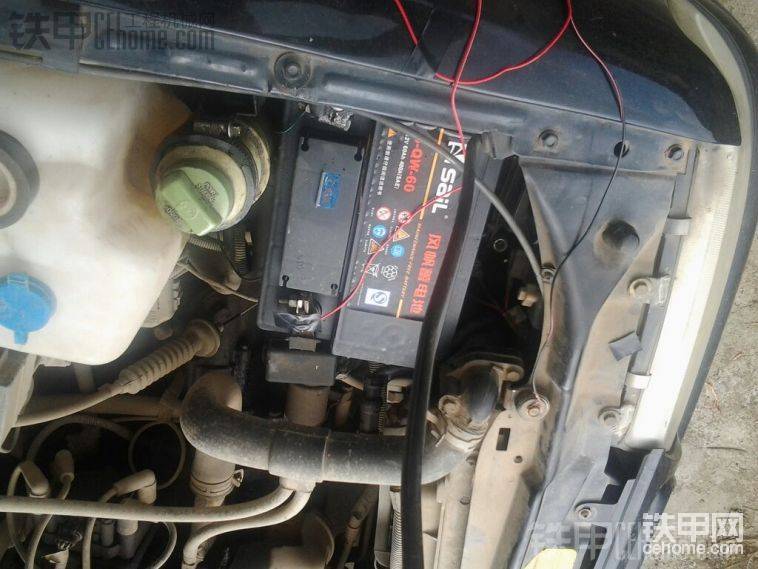

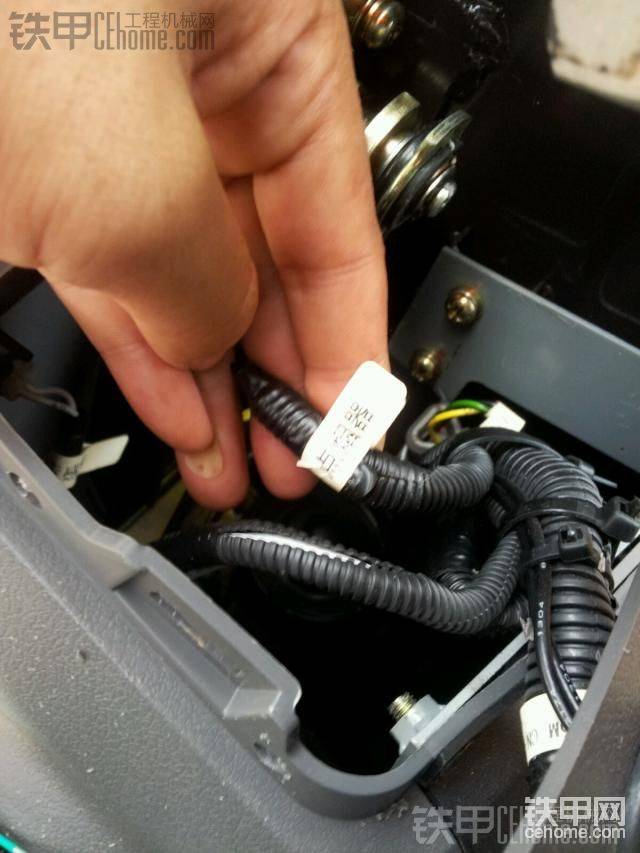

然后開始取電...電源就打算在點煙器上的線路來?。ㄒ驗辄c煙器是常閉的開關..而且點煙器的保險絲線阻比較大，不容易燒壞..）

下面開始介紹  顯示器和攝像頭的安裝...請參照下圖..（其實很簡單滴）

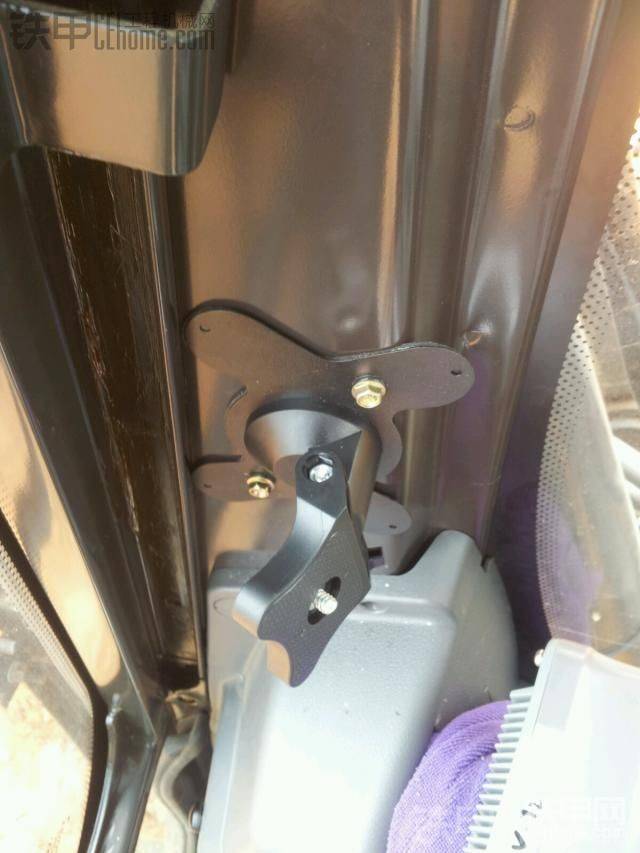

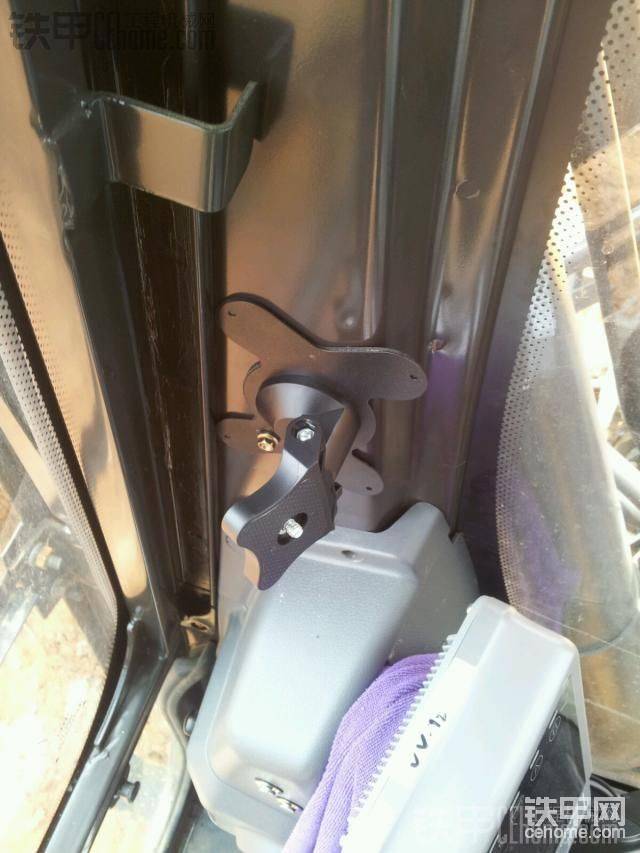

先來說說顯示器...7寸的顯示器..我這個比較便宜 不帶MP4，MP5 貴點的 是帶MP5藍牙 和FM發射...                                                                                                                                       先把架子安裝上  配帶的3M貼紙 是可以貼在玻璃上的  但是我覺得不怎么牢靠..于是就打上螺絲....

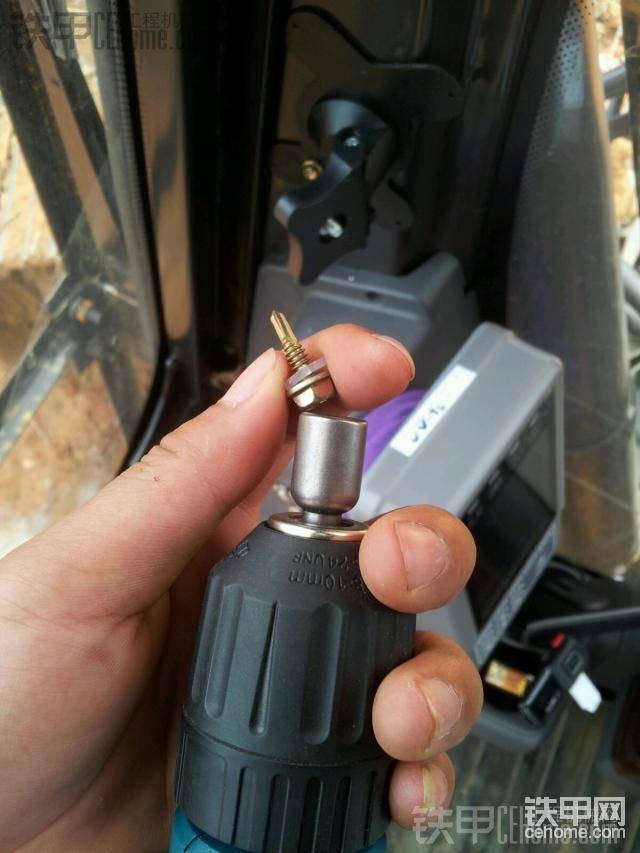

螺絲盡量要短的 長的話 怕把駕駛室鉆透了

兩根螺絲就行了  兩根夠穩固了 再怎么晃 也不會掉了

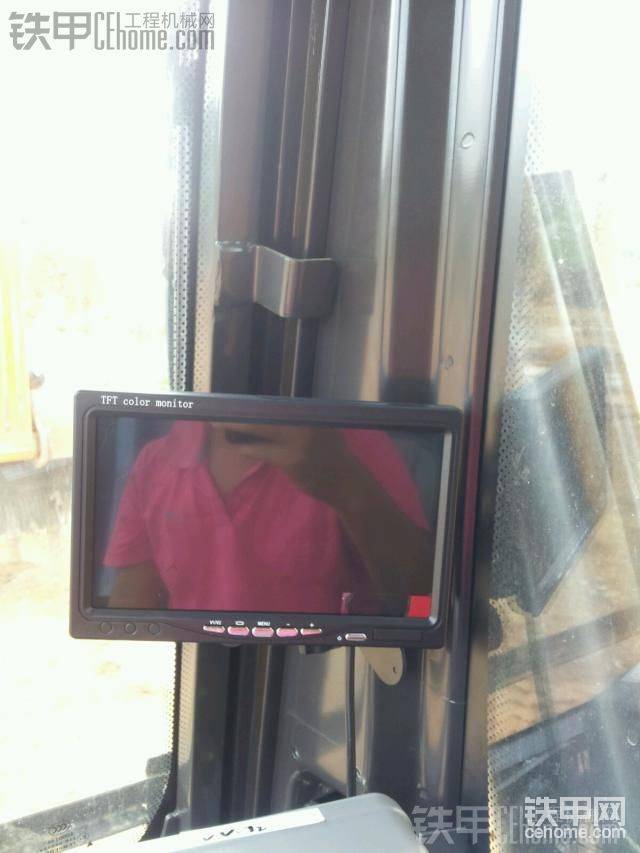

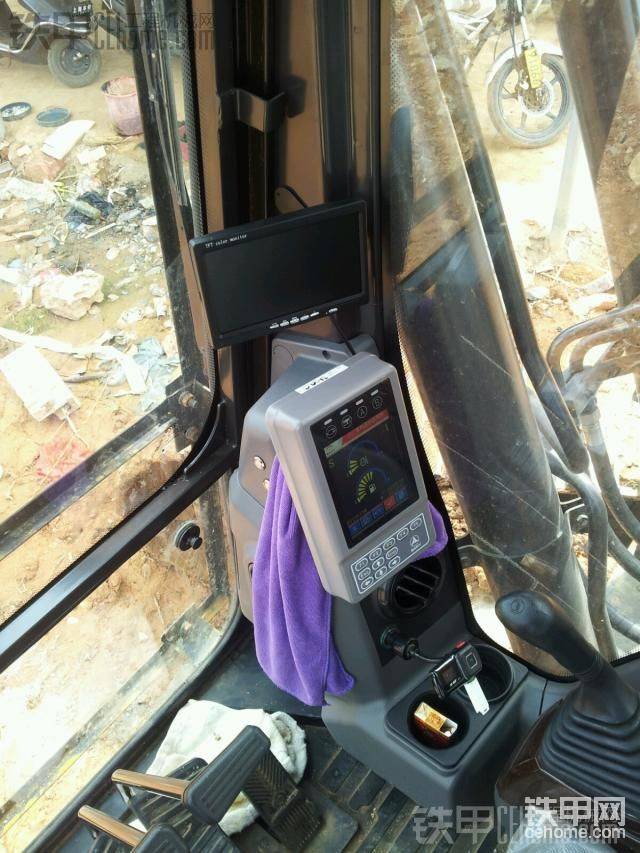

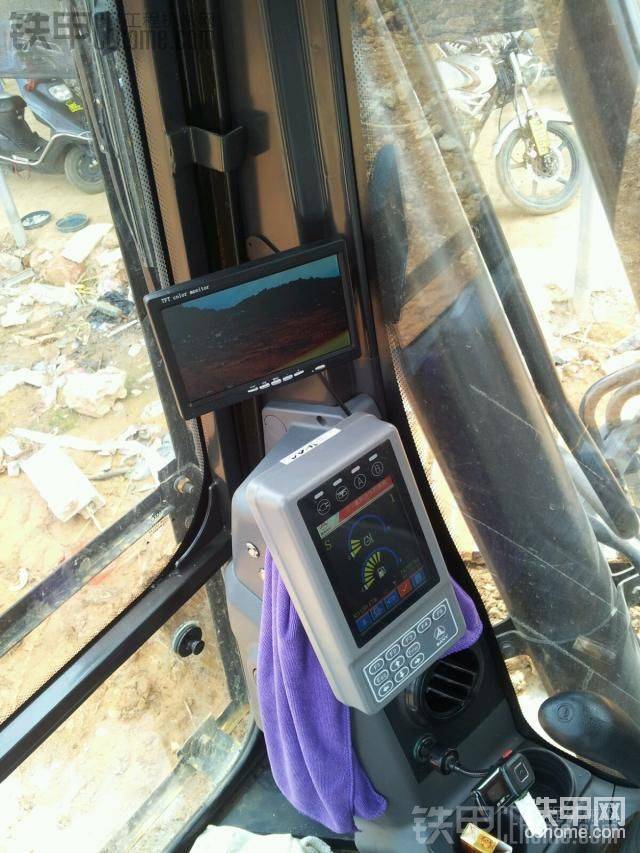

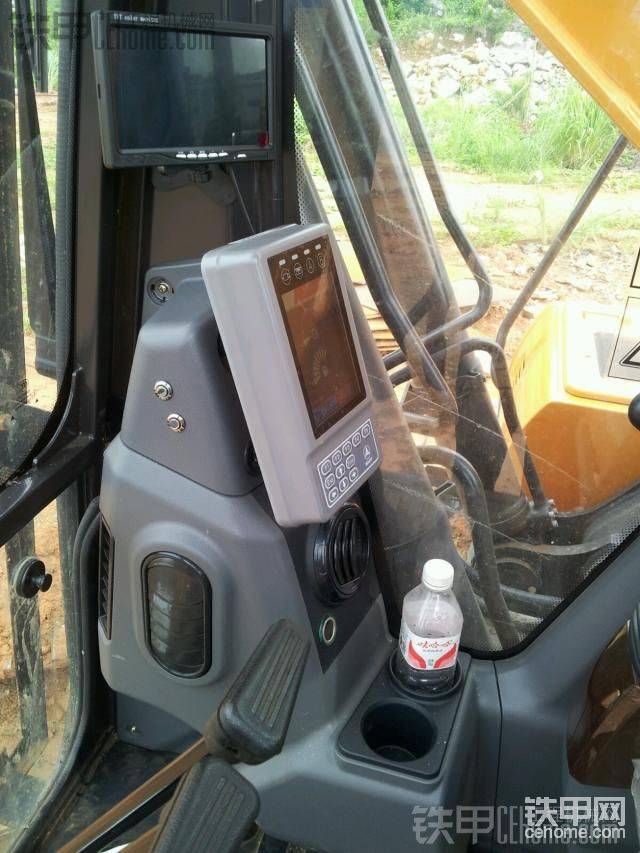

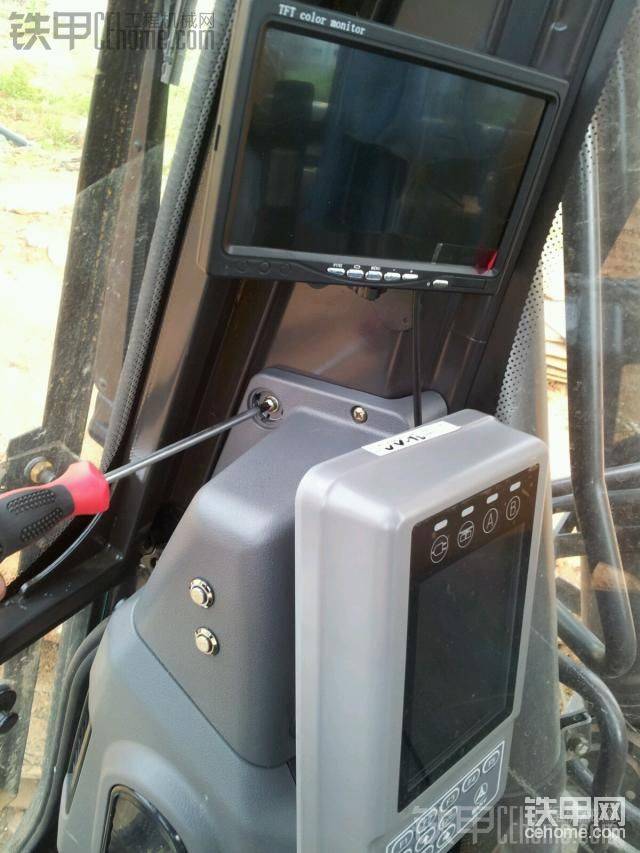

然后就是裝上顯示器

... 首先我先測試了一下 通電后是什么情況  試試攝像頭和顯示器能不能用先
通上電  顯示器 就亮了...啊哈 不錯 不錯

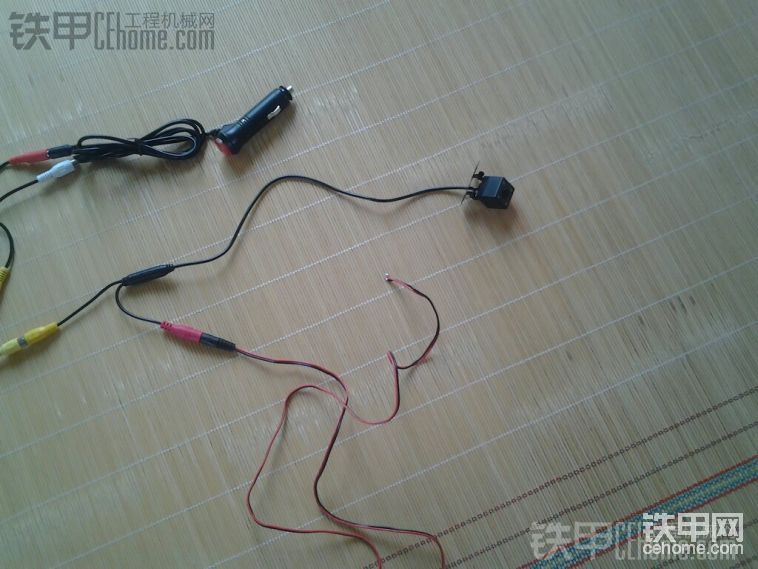

下面就測試攝像頭和顯示器 能不能用先 把攝像頭和顯示器的線路連接起來...

哎呀  啊哈 接上線  通電 還不錯喲

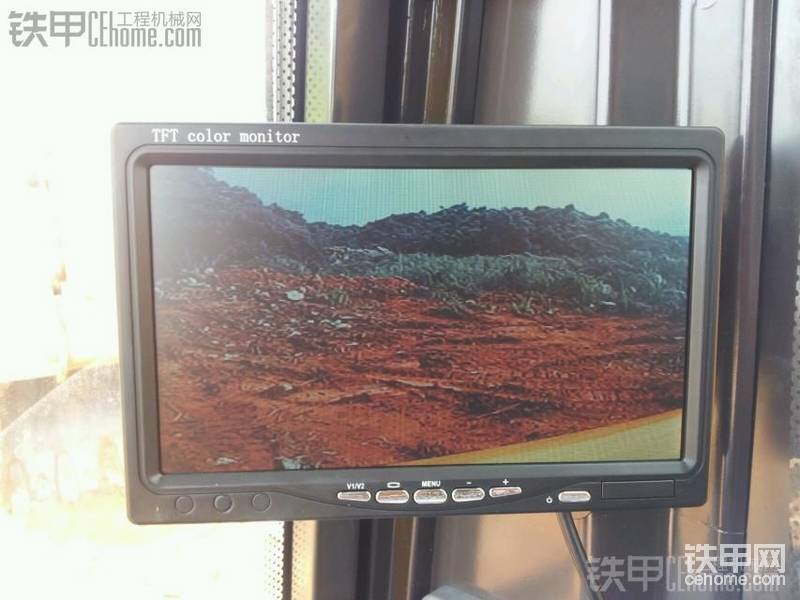

效果還行...質量一般般...哎呀 兩三百的東西 也就這樣了...裝來玩玩還是不錯的...

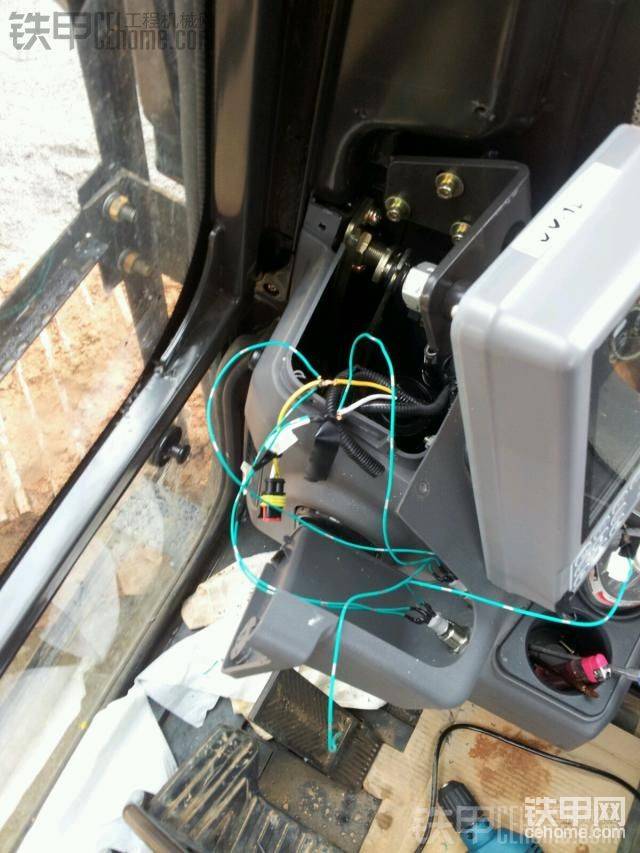

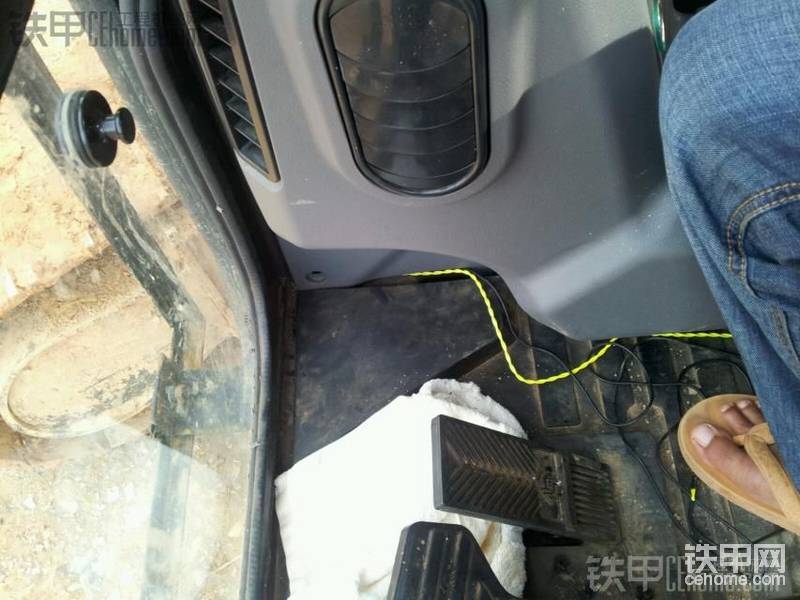

嗯哼，既然沒什么問題 就開始布線安裝吧......................                                                                 駕駛室的線路 就從旁邊的是布線吧...

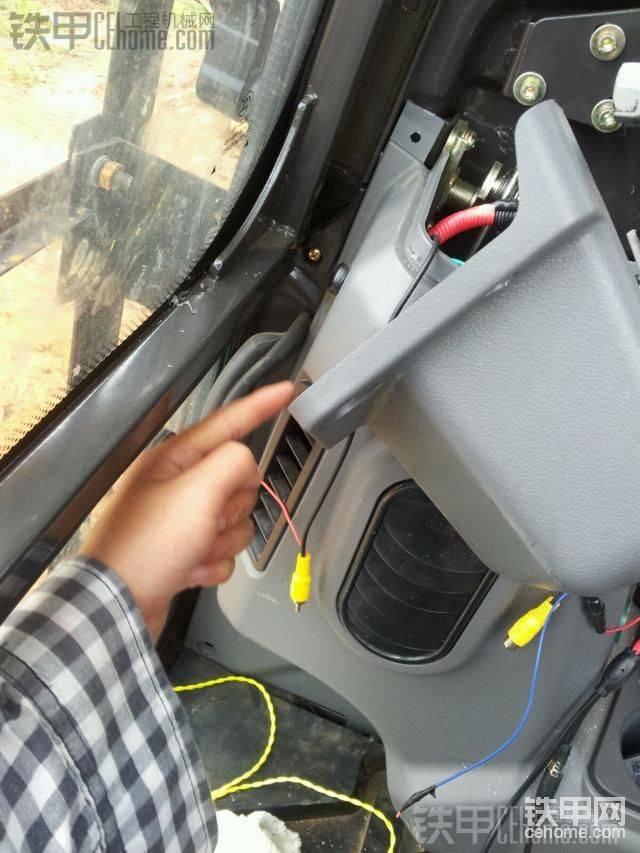

從旁邊這里

線路都放在里面

駕駛室里面的線路布好了 就開始外面的了
說句實在的 三一的駕駛室密封的確不錯...找了半天都找不到一個可以拉線出來的孔....于是只能再這里搞一個洞了

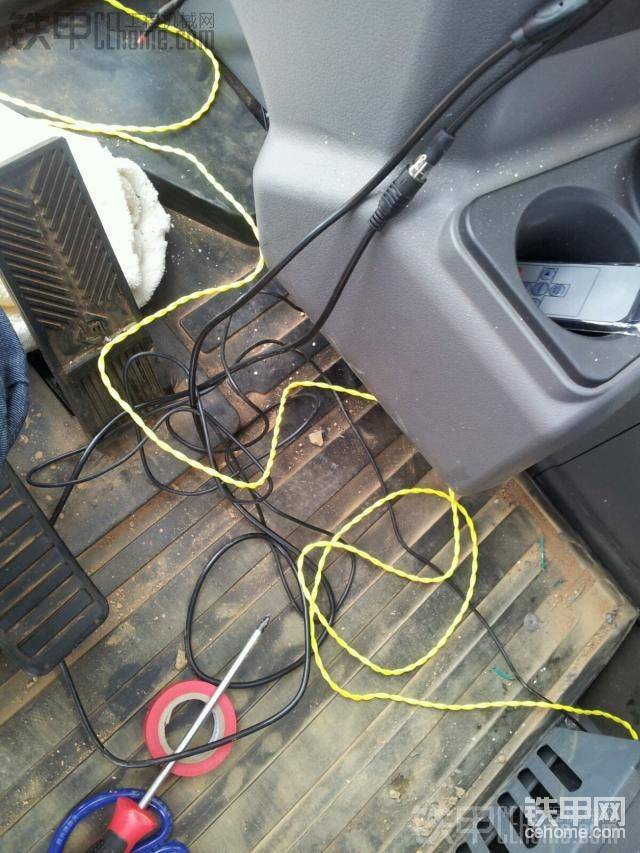

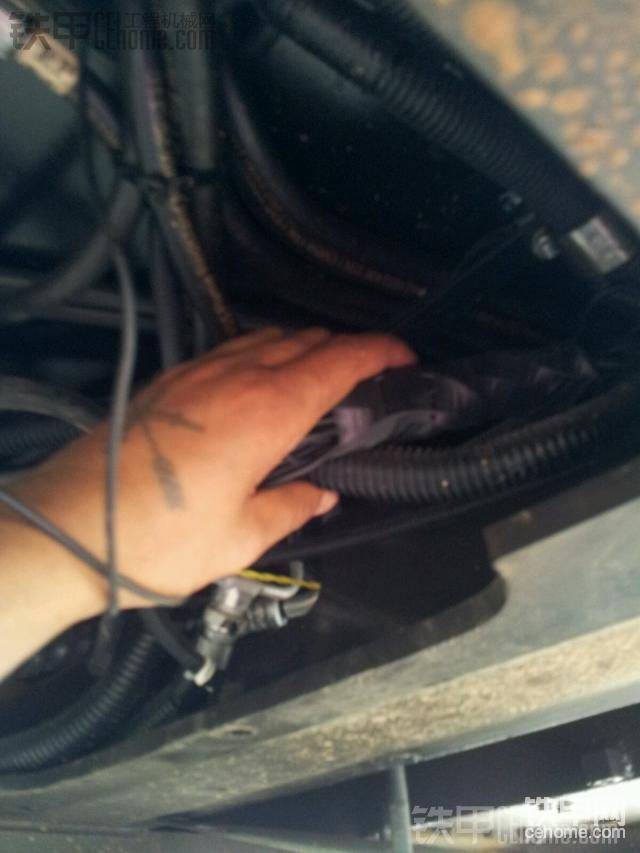

把駕駛室下面的底板拆了...攝像頭的線路是由這樣拉出..

跟著旁邊把線路慢慢的拉到挖機屁股后面去

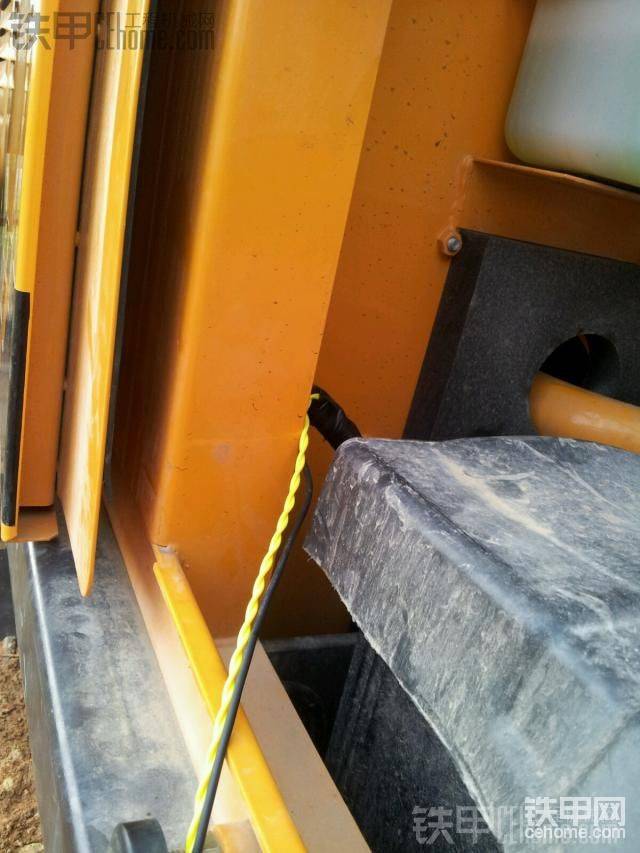

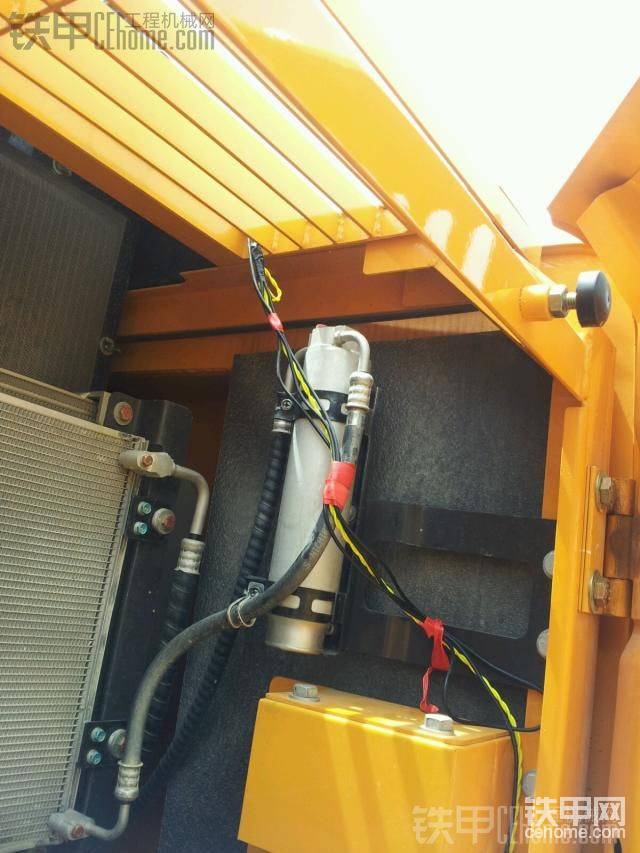

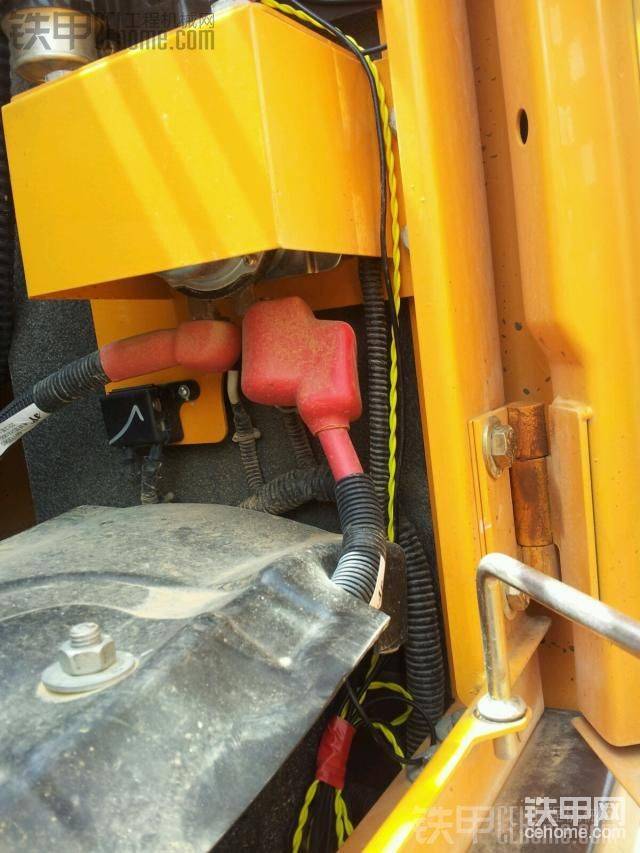

拉到電瓶位置

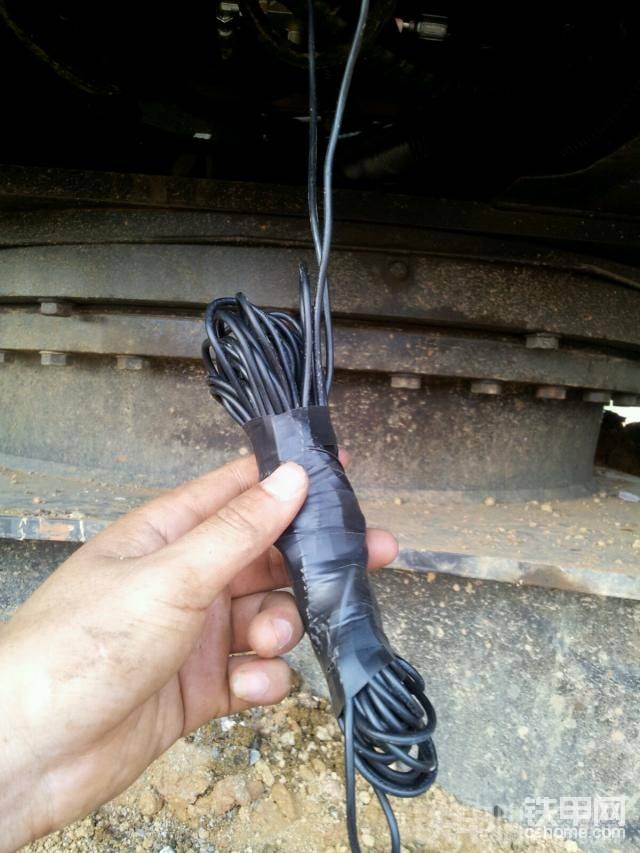

線路拉好 把底板扭上就行了....20米的視頻線 還剩那么多.... 拿膠帶綁起來 放在駕駛室下面..

下面就開始接攝像頭....線路拉上 拿膠帶綁好

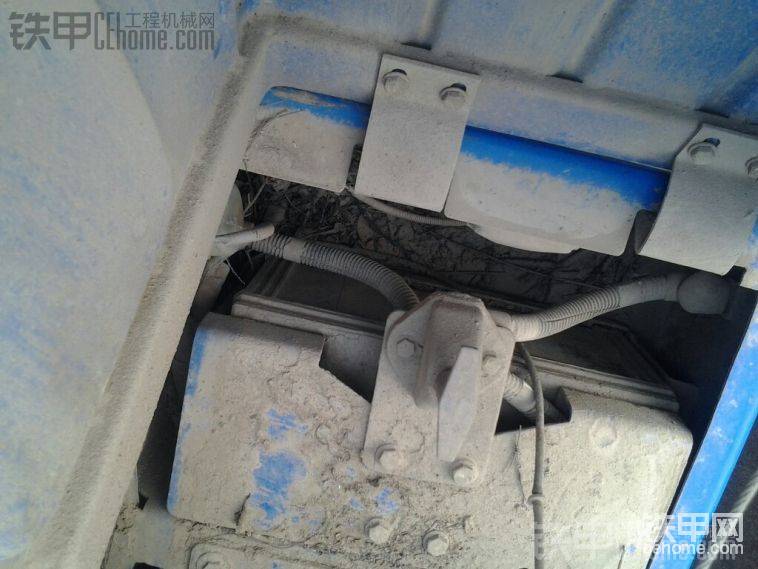

嗯 這里有幾個孔  就接在這里吧

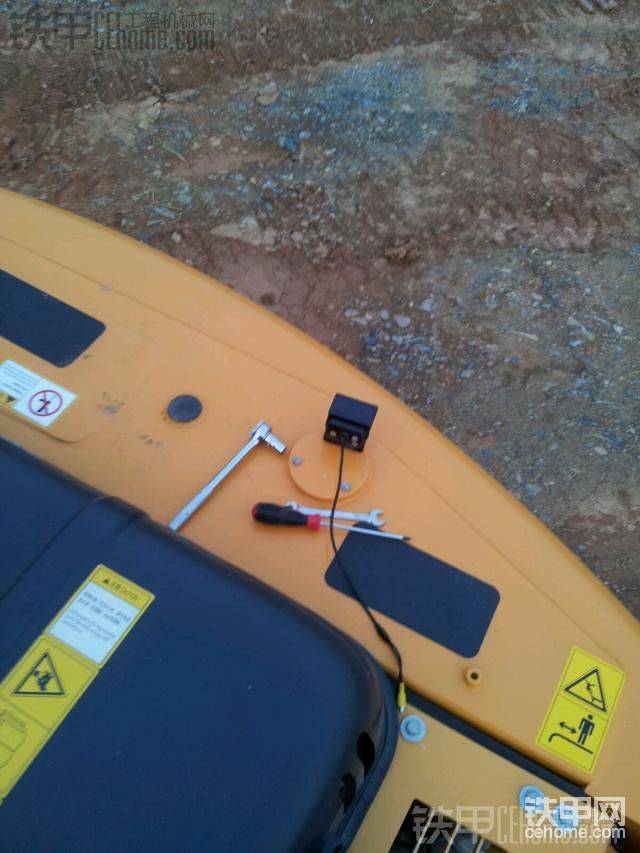

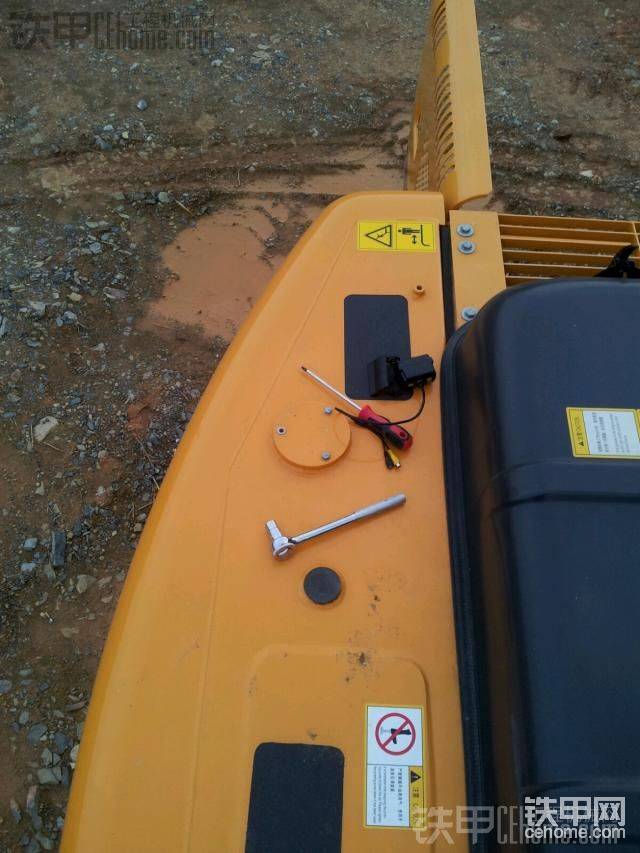

螺絲太大...把攝像頭的底座 搞大點  氬氣割 一割 就行了

扭上螺絲 搞定......攝像頭的接法  按照上圖演示的接法就好....

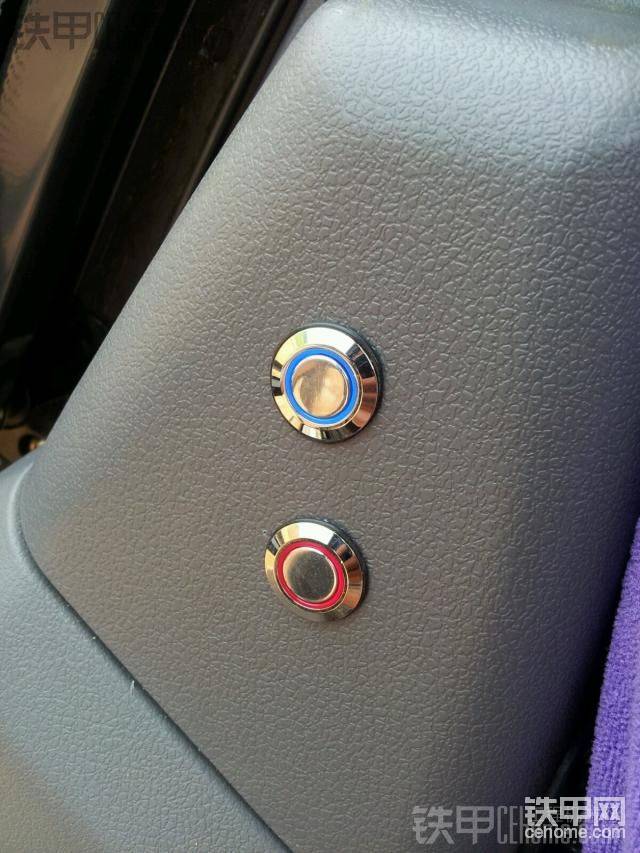

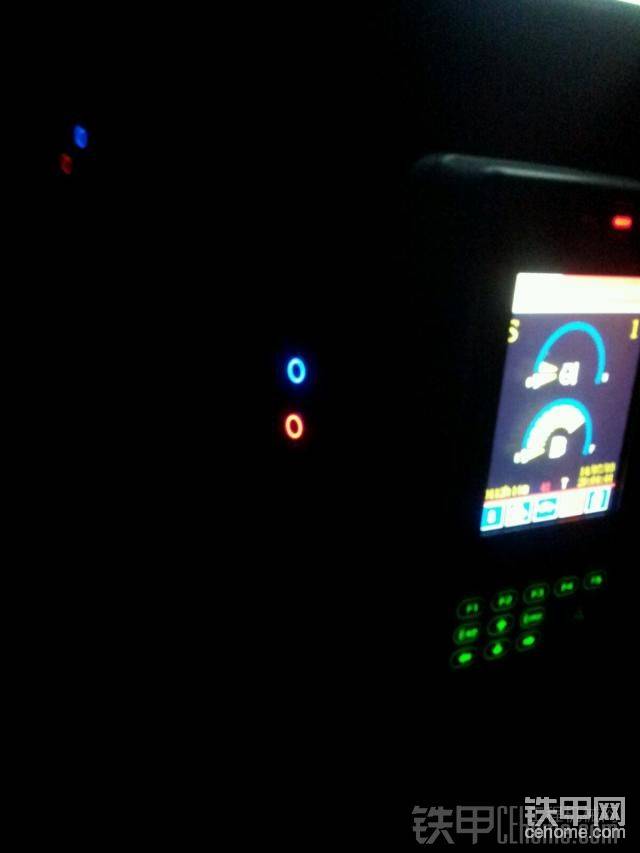

安裝好后 開啟電源 （此電源 一個藍色 一個紅色    藍色是控制顯示器的 紅色的控制攝像頭的..）

晚上看起來不錯哈 挺漂亮的

扭上螺絲  安裝完畢

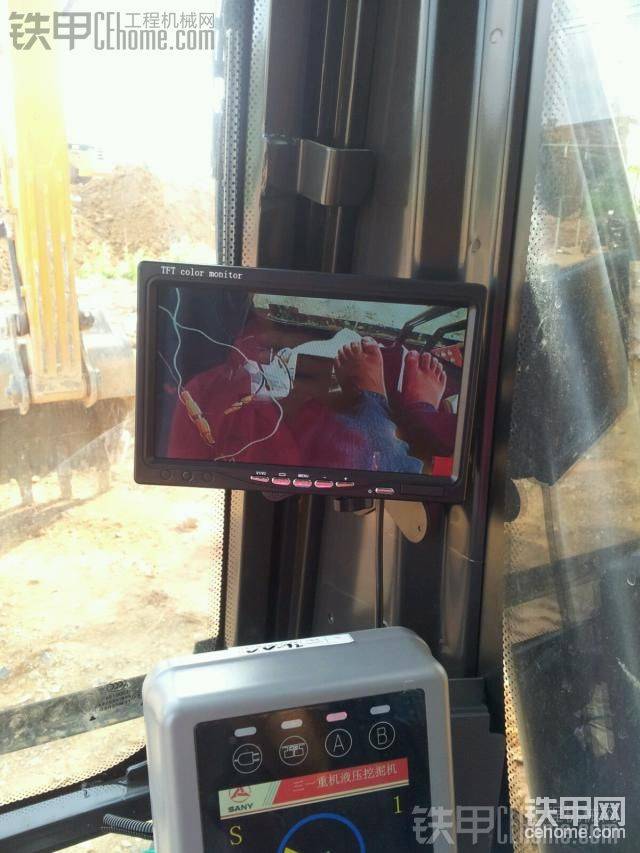

開機調試一下攝像頭的角度..

兩百來塊錢的 也就這樣了 哈哈  看樣子 還不錯哈...

顯示器是有一層膜的  把它撕了

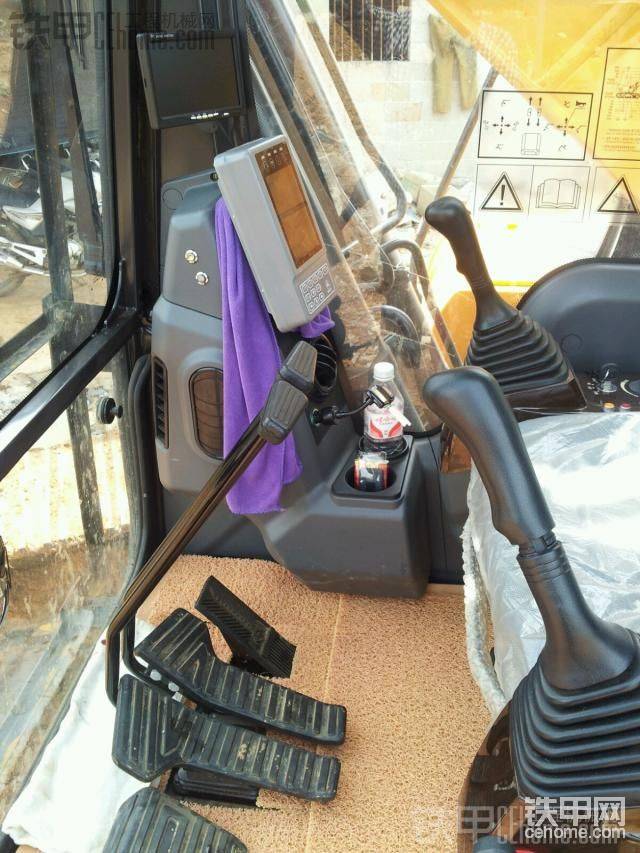

到此 就全部安裝好了

下面鋪地毯...這個就簡單多了 一把剪刀 一把皮尺.. 先 掃干凈哈

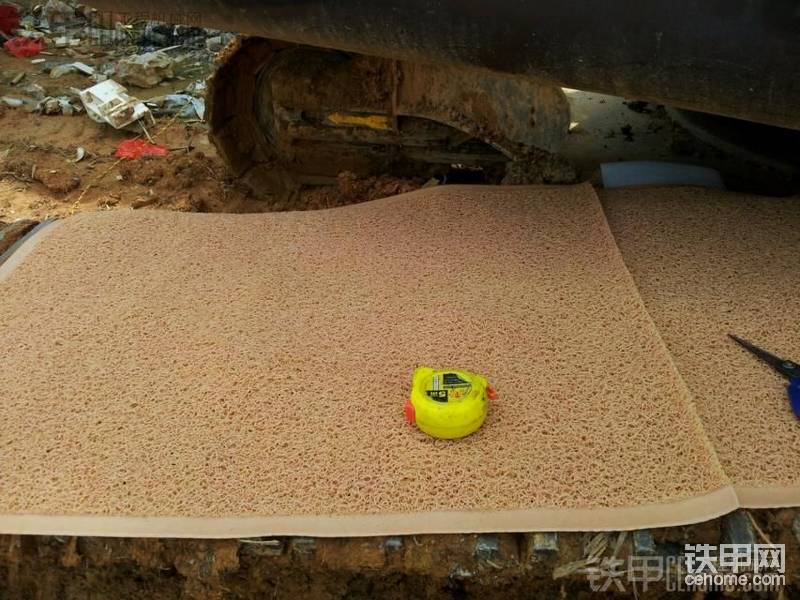

量好需要多少..

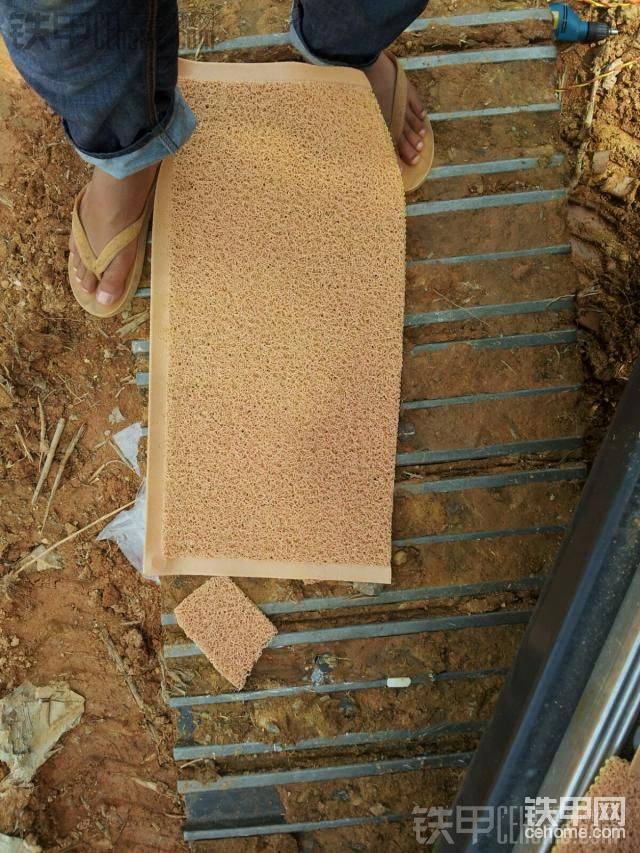

開割地毯...（要量好哦  不然 割歪了）

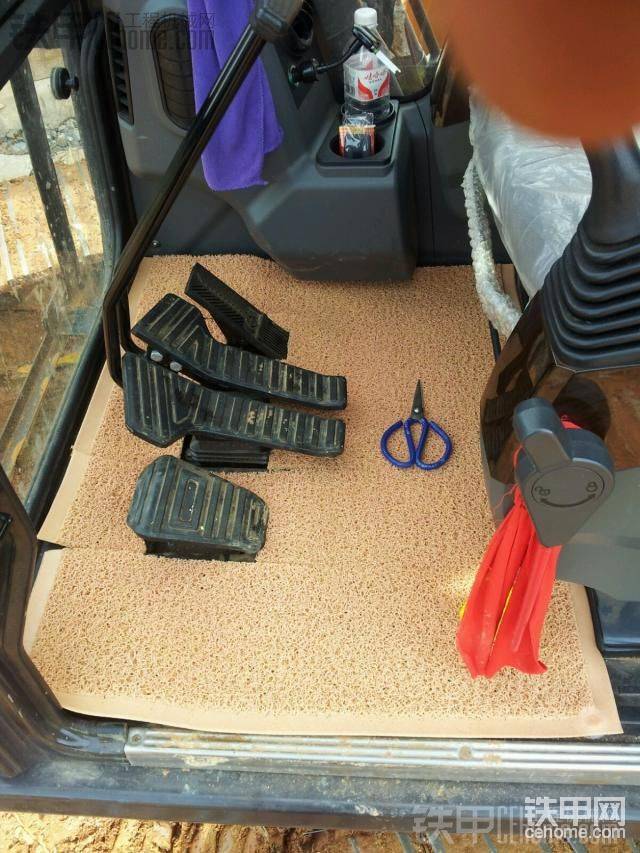

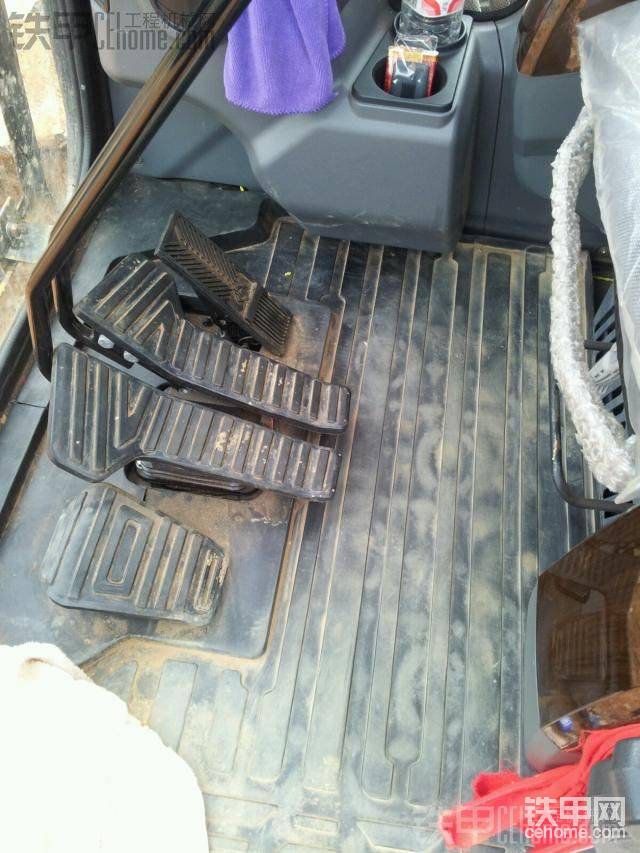

   鋪上搞定

還剩那么多...

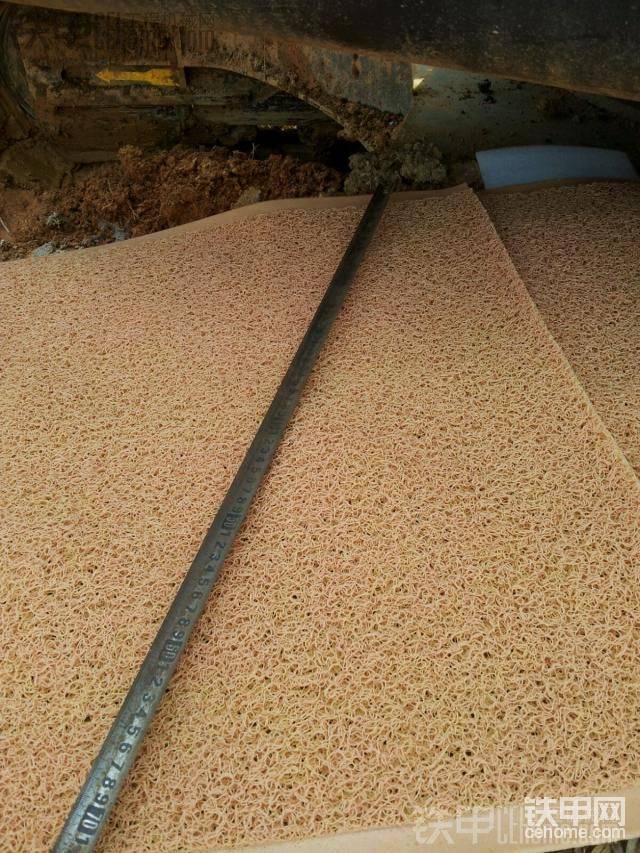

丟了浪費 直接鋪上

嗯...的確有累啊....全部搞好 就這樣了
