RD20各部位分解圖......

• 巍巍湯姆 2014-03-31

  樓主說我這工作沒法開展下去了，你是要搶我飯碗啊···

  回復（0）

• 馬可的波羅 2014-03-20

  我來配說明就是了。。。
  看第一張圖片推進油缸的結構應該為美國嘉蘭工廠生產的RD20II機型。車載平臺380馬力，康明斯QSK19 750馬力直列六缸發動機及英格索蘭HP1250高風壓雙級不對稱螺桿空壓機。派克丹尼遜金杯伺服液壓系統讓RD20擁有490KN回拉力及130KN下壓力，極限扭矩35KN。
  第一張圖總覽圖，告訴你機器超寬了。

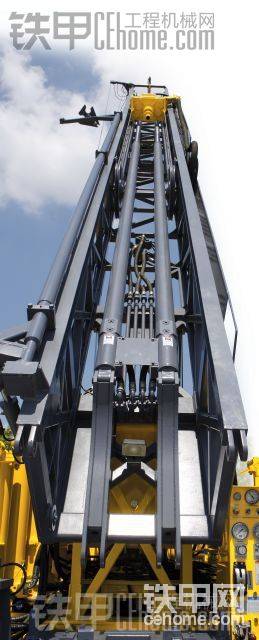

  第二張圖動滑輪組推進系統，推進速度1：2， 推力2：1

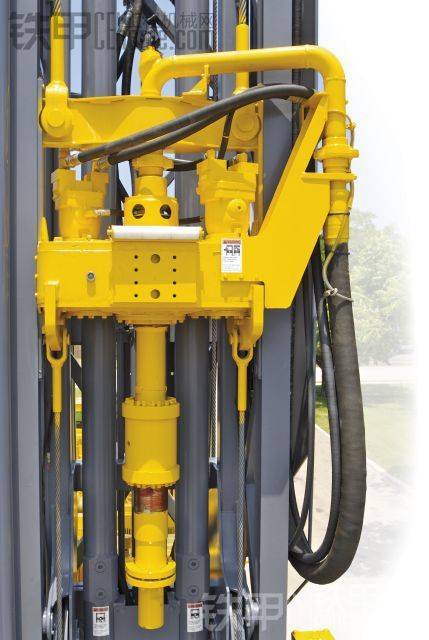

  第三張圖老式定量馬達回轉頭+緩沖器

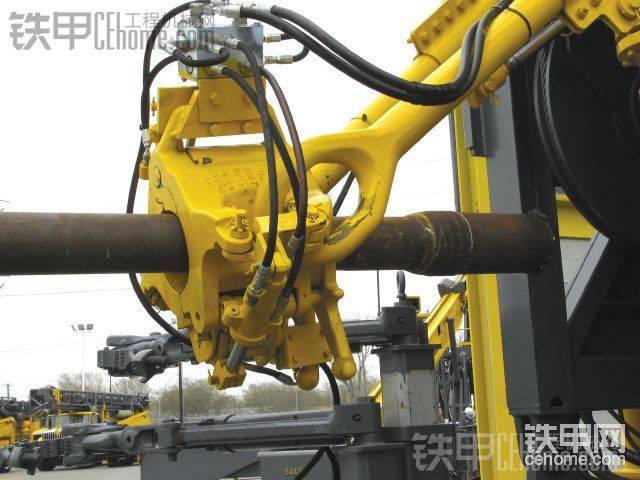

  第四張圖半自動接桿裝置，配美國石油協會API螺紋

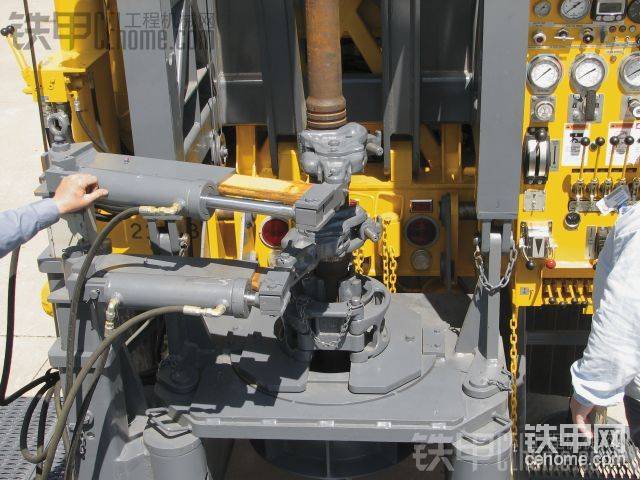

  第五張圖鏈鉗裝置，說實話不好使。

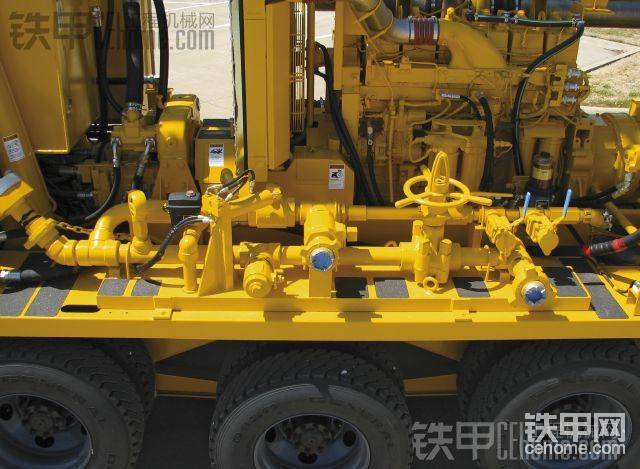

  第六張是動力單元，果然是康明斯QSK19， 目測液壓系統應該是Parker T6DC的雙聯葉片泵作為輔助泵，兩個主泵應該是金杯的P7可變排量軸向柱塞。
  最后一張接鉆桿啦。。。
  樓主我說的對不對？

  回復（0）

• tianshaoyi2006 2014-03-19

  這是鉆油井或熱水井的嗎？

  回復（0）

• 304404830 2014-03-18

  {:3_66:}原來如此

  回復（0）

• mengcoco 2014-03-18

  一配說明，就說是廣告貼，現在都不敢說話

  回復（0）

• 304404830 2014-03-18

  望鹵煮 配上詳盡的文字說明

  回復（0）
