國內外高頻液壓破碎錘簡介
       隨著全球范圍內對爆破采石工法的控制,高頻液壓破碎錘走到了市場的風口浪尖.對于采石行業的從業者,筆者將以專業、客觀地視角帶您全面熟悉這種設備。
       1999年，德國的蒂森.克努伯公司基于交變應力波破碎理論預研一種能效達到普通破碎錘4倍的新型破碎錘。樣機測試發現打軟巖的效果還是不錯的，打硬巖卻不理想。公司對此結果不滿意，并向同行公開了圖紙。于是先后有西班牙tabe、韓國大東、上海奮毅（前身叫坤行機械）、西班牙Xcentric等公司得到了此項技術并繼續研發，逐漸發展成為四種不同的技術路線。
1、  西班牙tabe         西班牙tabe基本上沿用的德國蒂森.克努伯原圖的結構布局，采用了連桿+氣囊+墊塊的結構，但激振箱的直線往復運動軌跡與連桿的圓周約束相互沖突，導致這種構型有一部分力沒有打擊石頭，而是打擊在了軸承和連桿上。為了改善這一不合理的工況，tabe將兩塊偏心塊進行了角度偏轉，產生類似類似手揚榔頭式的圓周運動。這一改進改善了軸承受力，但降低了力道，產品主要用來干軟巖。如下圖。

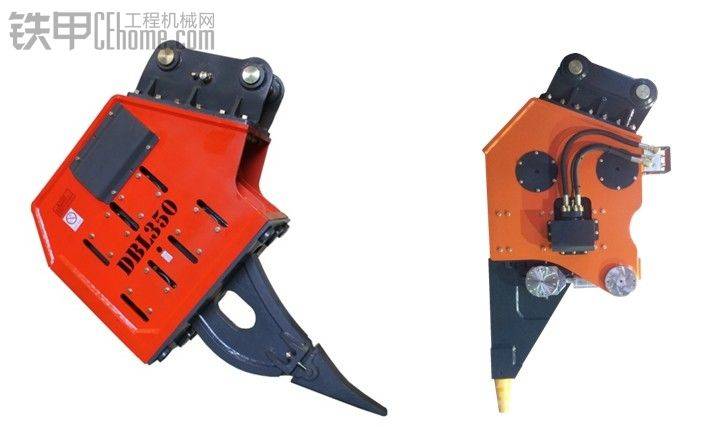

2、  韓國大東        韓國大東原來是生產液壓振動錘的廠家，得到技術圖紙后直接將液壓振動錘變形簡化成高頻破碎錘。結構臃腫。在勾石頭的情況下，容易將橡膠塊壓壞。二次改進采用多層疊鋼橡膠塊，但又容易拉裂。目前又回到了連桿構造。因為沒有儲能裝置，所以力道偏小，同樣只能干軟巖。不過這個錘首次實現了空打不傷錘，值得肯定一下。如下圖

3、  上海奮毅        上海奮毅的前身是上海坤行機械，原來研發生產液壓振動錘和液壓沖擊錘。繼承了德國蒂森.克努伯的樣機圖紙資料和實驗數據后，并沒有照單生產。而是開創性地采用了三偏心豎排平衡慣性儲能+沖擊活塞的形式。這是值得贊賞的一筆。在兼顧高頻錘干軟巖的同時，在硬巖施工上也遠遠超越了傳統破碎錘。這種設計對馬達也有保護作用。慣性儲能省掉了氣囊這個雞肋，產品可靠性提高了不少。這印證了設備行業那句老話:品質是設計出來的.        下面就其原理作個簡單介紹:        三組偏心豎直排布，最下面的偏心塊帶連桿，連桿下裝打擊鐵。在馬達帶動三組偏心同步運轉時，打擊鐵也產生上下錘擊。在提升打擊鐵的一瞬間，靠馬達的扭力和三組偏心同時產生的慣性來實現瞬間提升大型活塞。這種結構輸出沖擊波的同時還伴隨有應力波，簡單來說三偏心的作用是輸出應力波+儲能，而打擊鐵則輸出沖擊波。        目前這是全球唯一一款軟硬巖石通吃的高頻破碎錘產品。

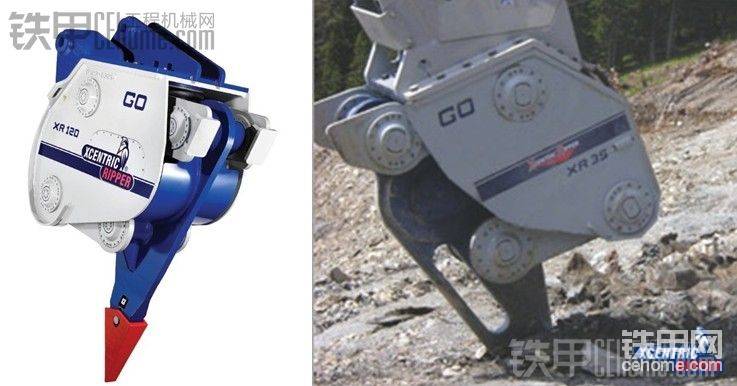

4、  西班牙Xcentric        這家公司是2009年開始成立的，產品外觀做得不錯。他們在德國圖紙的技術基礎上原封未動，為了克服應力波對錘頭疲勞損傷，將鋼板整體加厚。所以產品比較重，安裝這個破碎錘的挖掘機一般都加了配重。重量的增加就限制了打擊幅度，所以該款產品也是針對軟巖施工的。另外由于氣囊外露，容易被滾落的碎石劃傷，一旦漏氣就無法繼續工作，氣囊不能承受拉力，所以這個錘不能空打。

綜合以上四種技術構架，我們國家在高頻錘技術上是有較大的領先優勢的。所以我們不應盲目輕視民族品牌。
