寶石工程車之挖機大佬電瓶改裝簡化圖

今天上午挖機大佬寫了一篇關于改裝電瓶連接方式的帖子來解決冬天冷車啟動困難的問題，原帖鏈接在這里電瓶改裝之并聯改串聯方法網頁鏈接' target='_blank'>網頁鏈接


看了大佬的帖子我也確實受益匪淺，后來自己把大佬的電路圖花在紙上琢磨了一下發現還可以簡化，下午也和大佬討論了一下，但是可能是我的圖沒有畫好，大佬沒有看懂，但是我自己認為是可行的的，所以現在寫出來給大佬和甲友們看看，如果是我畫錯了也希望能夠第一時間幫我指出來，之前的圖是花在紙上的，現在我我用電腦重新畫了一下，希望大佬和甲友們能夠看懂。


好了，話不多說，下面進入正題，大家可以結合大佬的帖子來看我這篇帖子，先給大家看看大佬原來的電路圖
[img=0,1]https://img4.cehome.com/album/201310/30/192907a18spr25oho8sep8.jpg[/img]

大佬是使用一個三刀雙擲開關來切換兩個電瓶的并聯和串聯，但是我發現可以用一個雙刀雙擲開關就行了，而且接線更加簡單，就是下面這個

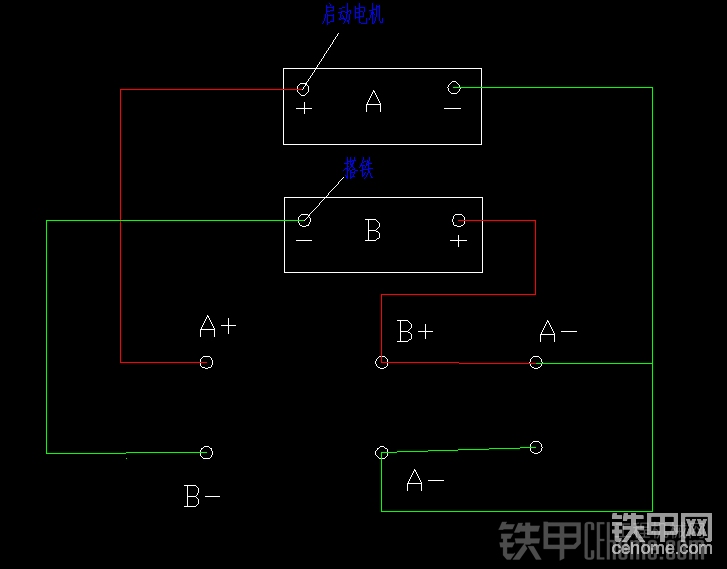

下面是我花的電路圖，紅線是從電瓶正極接出來，綠線從負極接出來

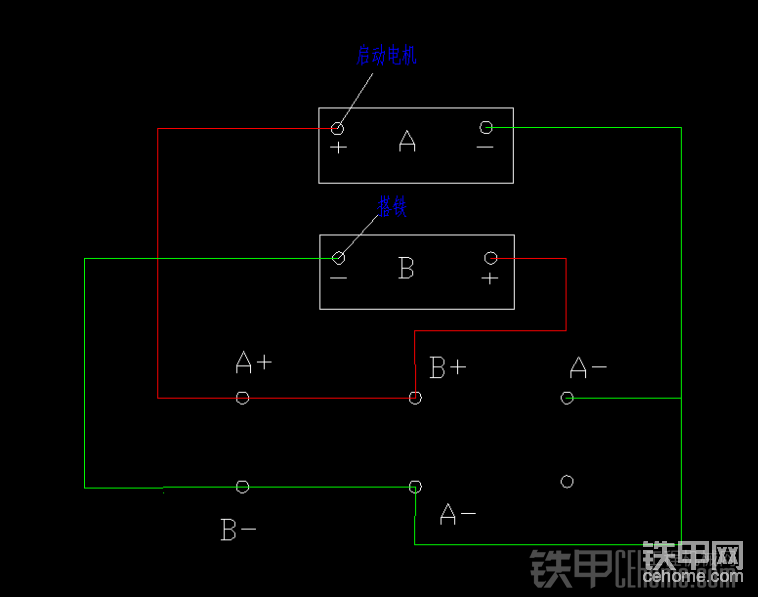

下面六個圓圈表示六個接線柱，閘刀位于中位，當閘刀打到左邊時，電路就變成這樣

這樣可能大家還看不出來是什么連接方式，下面我給大家簡化一下

閘刀打到左邊就相當于上圖的并聯電路
當閘刀右邊是，電路圖是下面這樣的

簡化電路如下

就是一個串聯電路
不知道大家有沒有看懂，歡迎跟帖提問交流
