多圖帶甲友認識剎車總泵及密封件的更換

[i=s] 本帖最后由 chancheren 于 2013-10-2 20:43 編輯

  各位甲友，晚上好，今天是國慶第二天，大家過的快樂嗎？呵呵，估計很多甲友都沒有假期，做我們這一行的，連節假日都被剝奪了，悲哀啊{:soso_e118:}。今天沒事，和大家聊聊剎車總泵，學名叫制動控制閥，有的叫行車制動閥，反正叫法多了去，這里還是叫剎車總泵吧，反正大家知道就好，這東西也不貴，原廠的200出頭吧，一般不容易壞，毛病就是密封圈老化，密封不嚴，或者里面有油污和灰塵的混合物影響其靈活性。前段時間朋友的柳工855的剎車總泵壞了，踩剎車時底部漏氣，修理工直接換了新的，反正舊的沒用了，就送我了。下午正好有時間，就拆開換了密封圈，修好了放著備用，當然忘不了拍些照片和甲友分享一下。

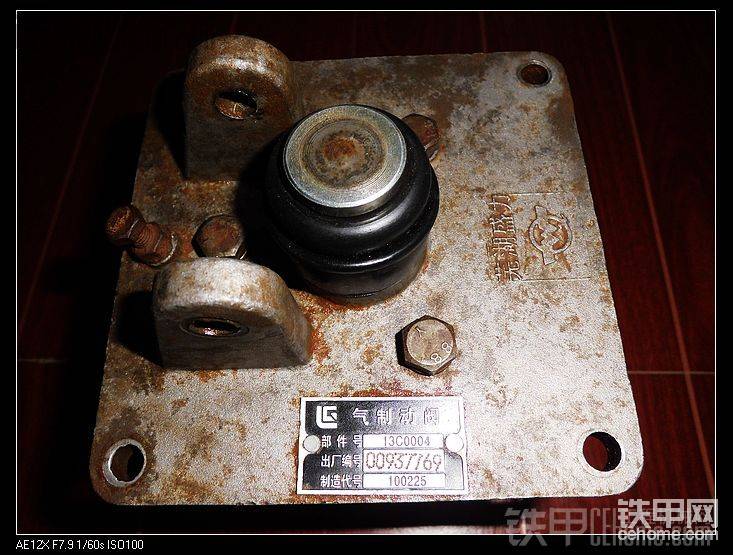

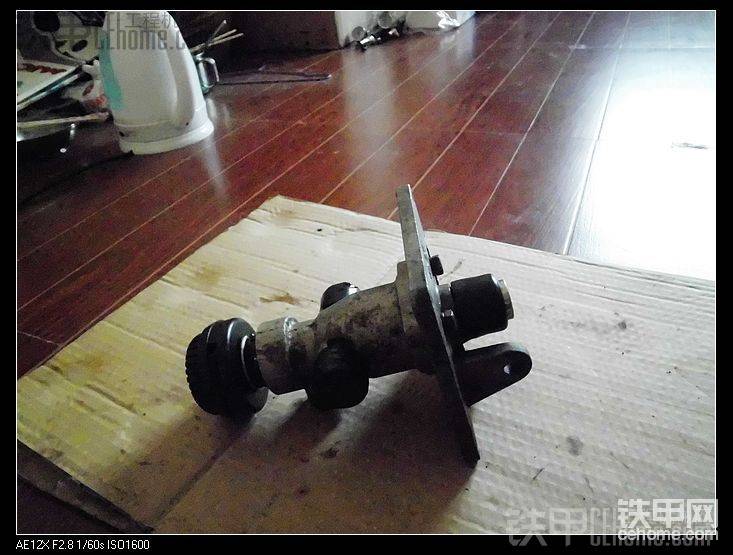

就是這東西了，大品牌，安徽蕪湖盛力的，和我上一次加力泵的帖子是一個牌子的。

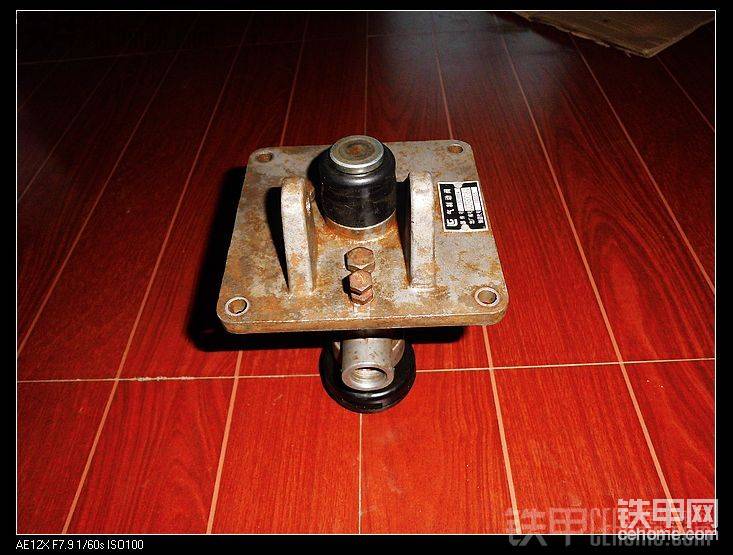

來個全貌。

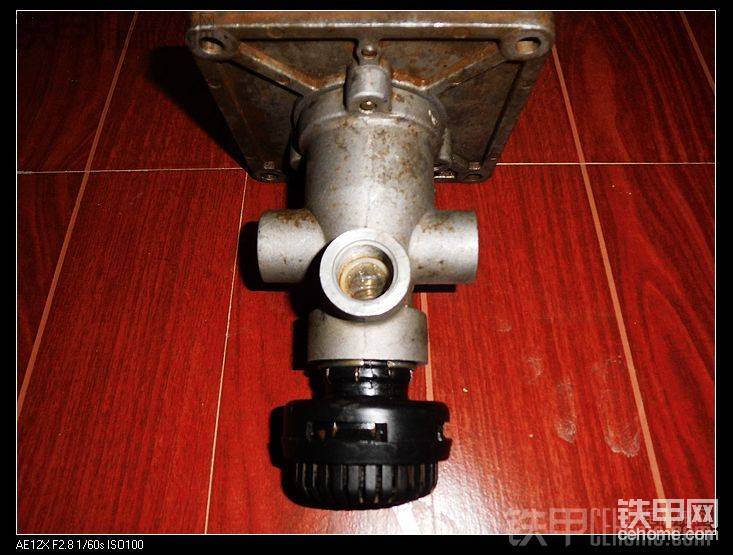

3個孔，中間的有濾網，是進氣，邊上2個是出氣孔，和2個加力泵相連（駁接一個3通），一般只用一個孔，另一個堵死。

擰開上蓋板3個8mm螺絲，上半部就分開了，左到右依次是回位彈簧，活塞，頂桿（最粗的彈簧叫姑且平衡彈簧吧）。

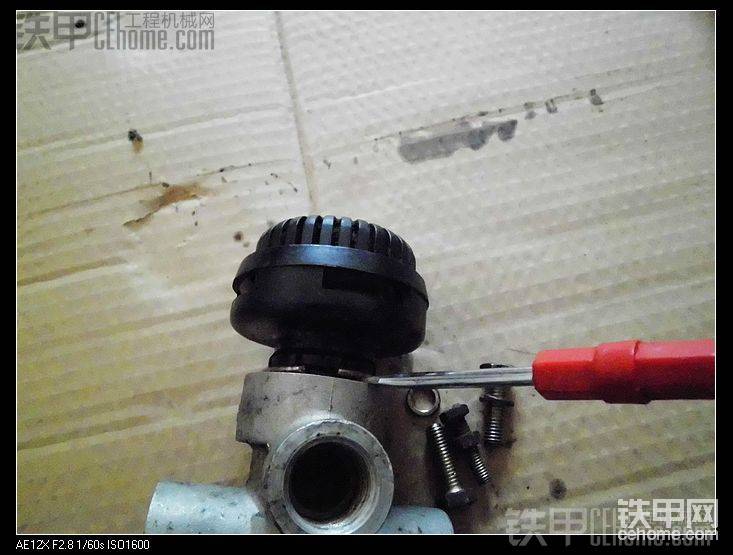

底部黑色的塑料體里面有濾網布，我們放開腳剎的時候，推動助力泵的氣壓就是從這里排出，解除制動?，F(xiàn)在拆下部，先用螺絲刀把卡環向上撥。

很輕松就下來了。

拆下底部內卡。

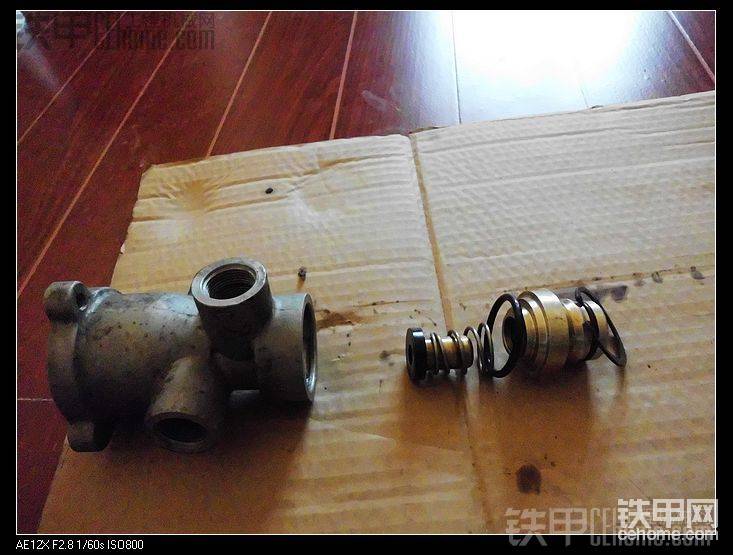

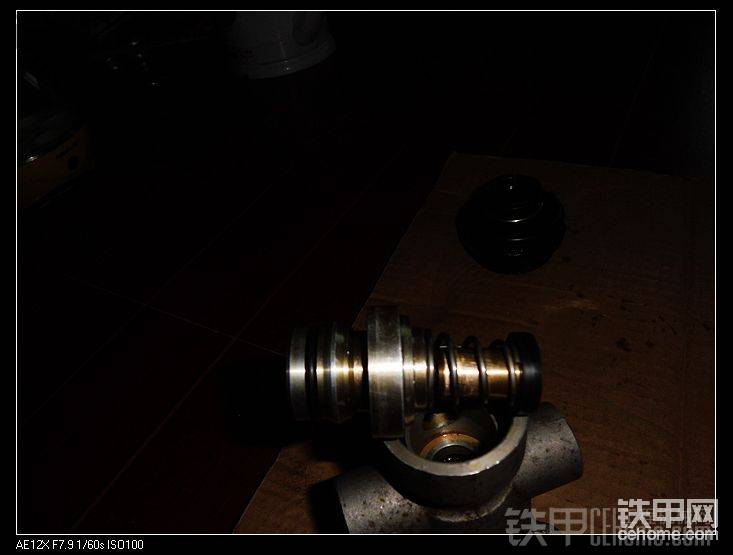

這就是里面所有的東西了，左邊活塞前面有個平的膠圈，此膠圈臟了或有異物，我們放開腳剎后如果底部會漏氣就是這個膠圈密封不嚴，這個泵是踩剎車會漏氣，漏氣點不在這里，等一下給大家介紹。順便簡要說明一下工作原理，當我們踩下剎車，上部的頂桿帶動活塞，頂開這個膠圈，中間的孔和另外2孔相通，呵呵，夠簡單吧。

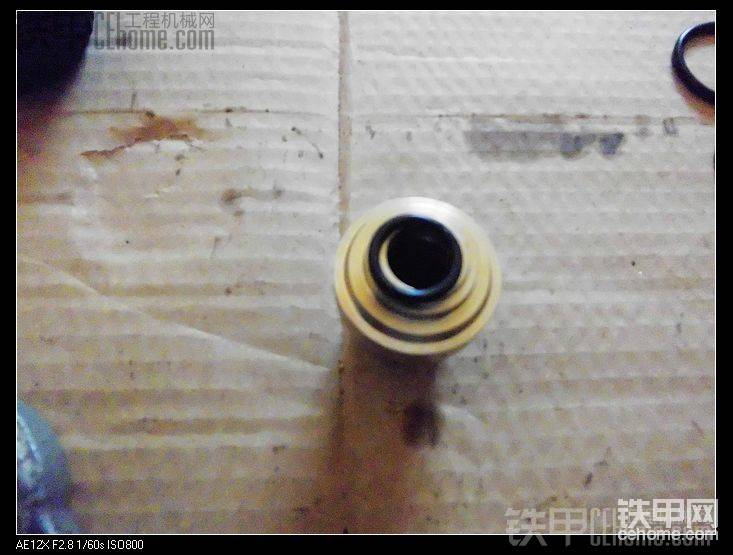

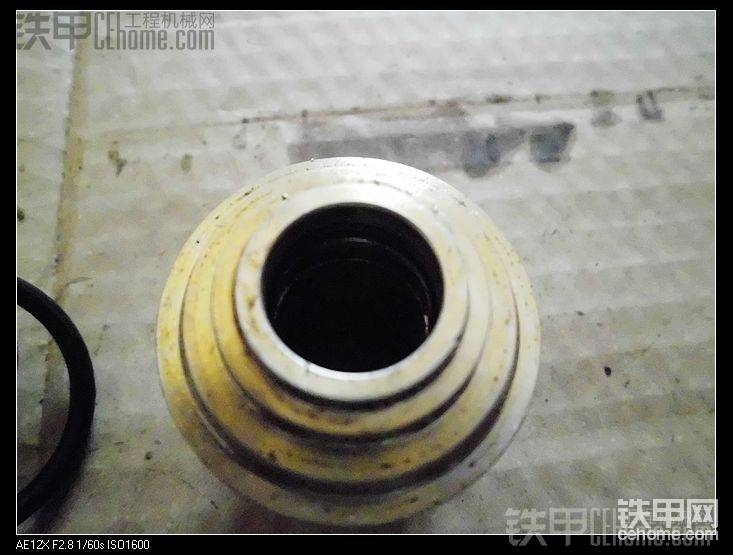

活塞桿從此處過，里面的密封圈老化，造成踩剎車時此處漏氣。

剛才說的排氣孔，里面有濾網布，順便清潔一下。

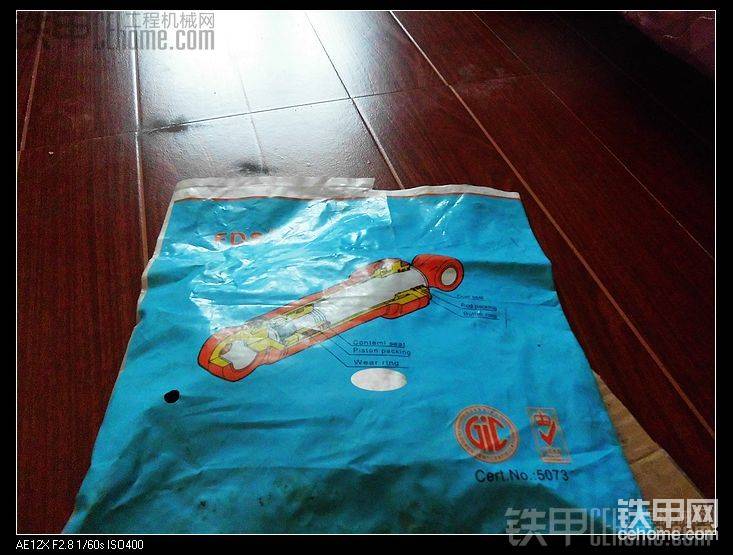

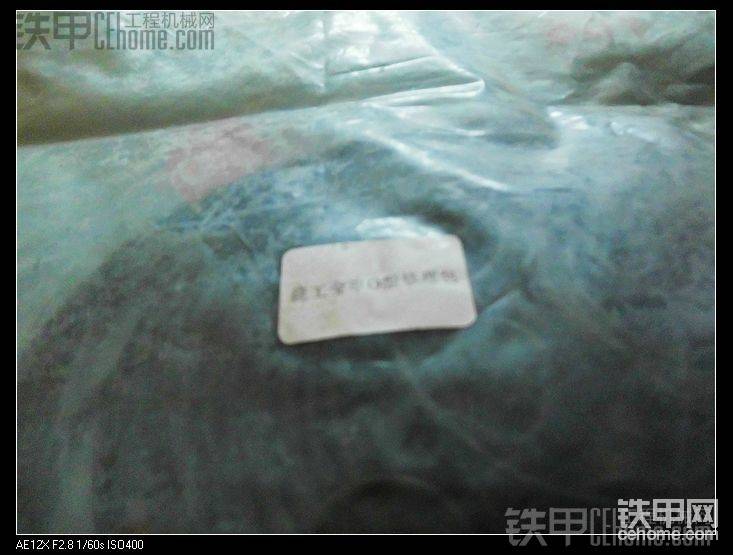

買的全車O型圈，賊貴，80元。等一下要用。

正面LOGO，臺灣的，不知道真假。

所有零件擦拭干凈。拆解部分到此結束。


   下面簡單介紹一下裝配要點。

底部先裝，從全車密封圈那找出相通規格O型圈，里面還預留了一個孔，不知道廠家為什么只裝一個{:soso_e111:}，這里我不解釋（用太久不壞，誰買配件啊，國貨當自強，純粹口號喊得響，鄙視），一次裝2個，抹點潤滑脂，絕對管用。

這圖看不太清，看來拍照水平有待提高。抹上黃油脂。

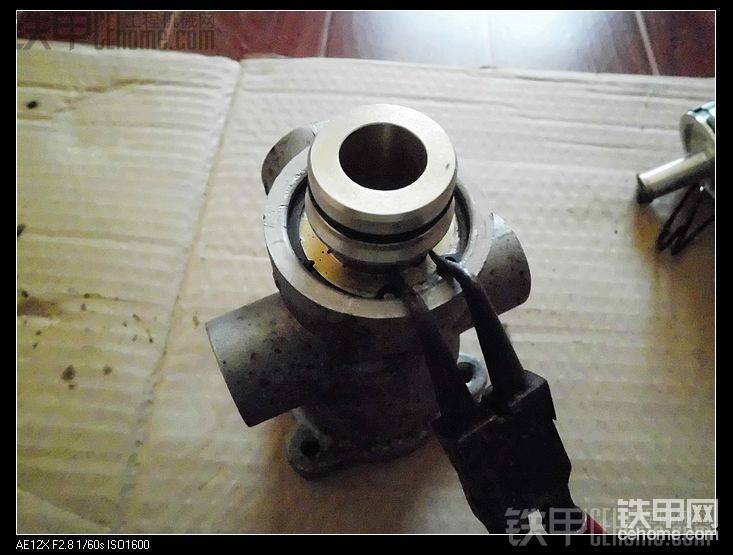

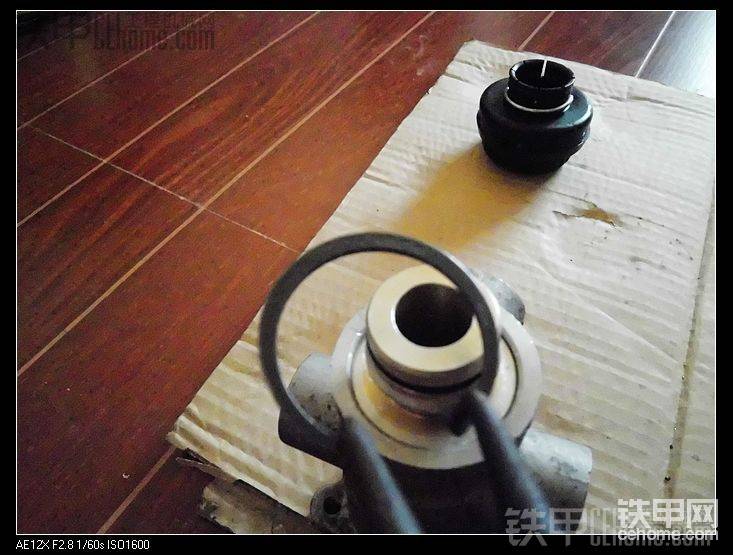

照舊，卡環掰開點再安上。

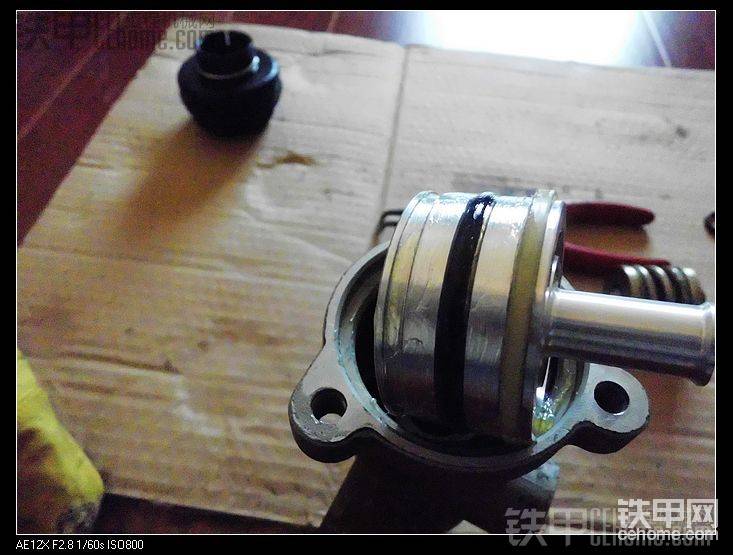

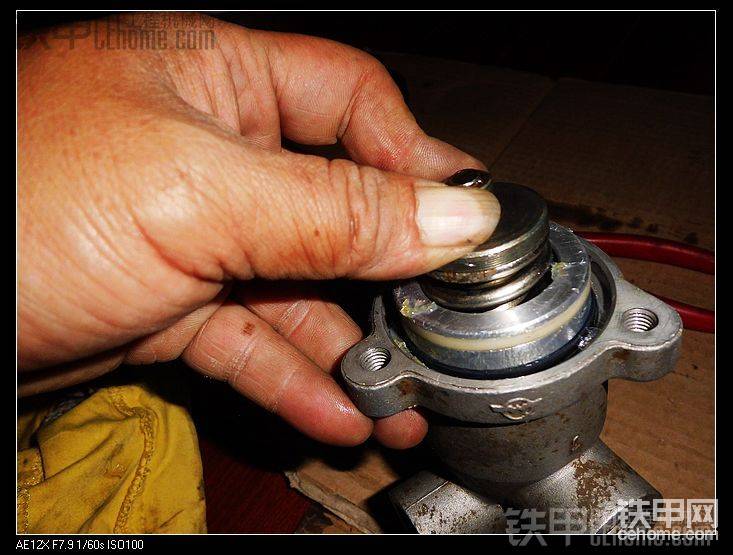

現在裝上部活塞，也抹點黃油脂。

壓上頂桿和平衡彈簧，擰緊3個8mm上蓋板螺絲。

裝上出氣濾網。

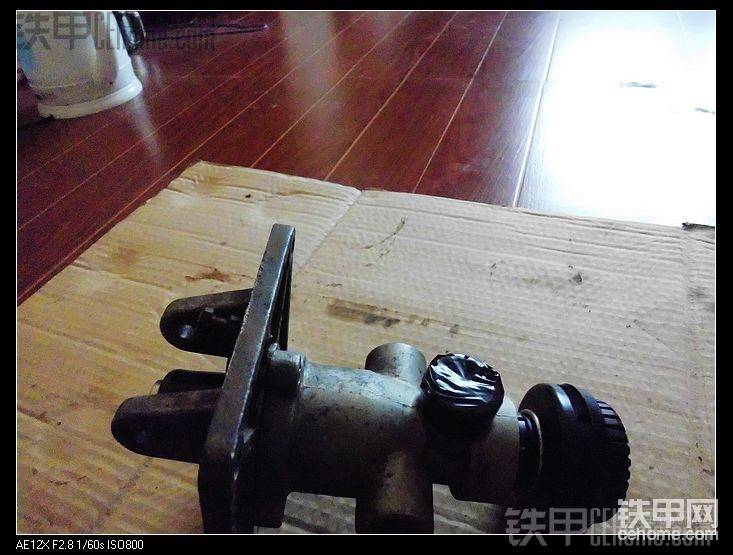

用黑膠布把3個氣孔裹得嚴嚴實實，預防這東西進入。

最后來張完工圖。
  最后說明一下，大家看到的內部零件，都是我洗干凈了裝上再拆開給大家看的，要不丑媳婦怎么見公婆呢？還有本人缺乏理論知識，有說不對的地方大家海涵?，F(xiàn)在才知道跟不上時代了，書到用時方恨少{:soso_e110:}，現在打字還是用一陽指，好辛苦啊，希望甲友們有錢的捧個錢場，沒錢的捧個人場，謝謝大家。
