濰柴熄火桿電路損壞后再利用及熄火開關的自制
各位甲友晚上好，之前發個一個帖子，是關于發動機熄火桿損壞后再利用的帖子，網頁鏈接' target='_blank'>網頁鏈接，因時間關系，只介紹了上柴部分，其實濰柴結構和上柴差不多，濰柴做的電路更隱蔽一些，但濰柴的功率管要小些，相對更容易壞些，線的顏色也不一樣，前幾天剛好有時間，把另一個濰柴的也修好了，發上來給大家參考，也算是發帖有始有終吧。
電路壞了，如圖，給它2剪刀，2刀3段，呵呵。

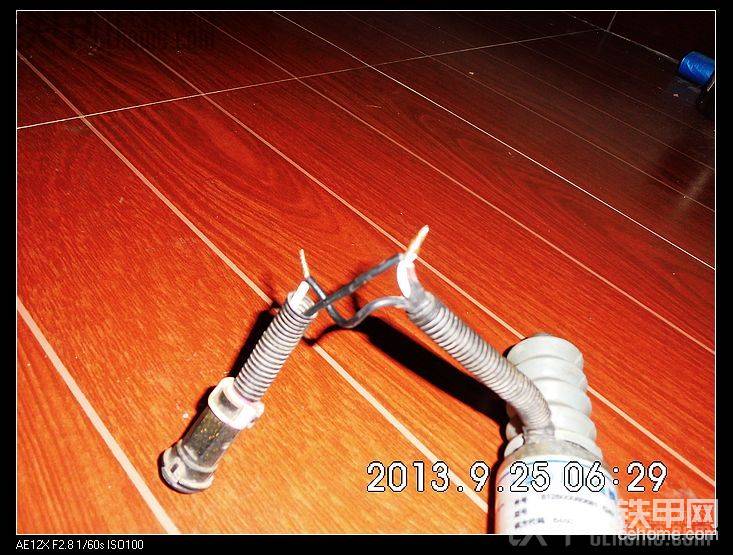

如圖，插頭白線和電子閥黑線連（最好串聯一個20A保險絲），插頭黑線和電子閥白線，紅線連。
這是我買的絕緣線路接頭，不同顏色代表不同規格，效果非常好，時間久了線頭也不會接觸不良，當然也可以用絕緣膠布代替。
就這樣把插頭按原位插上，我試過了，插頭反過來插也能正常工作，也就是插頭那2根線不分正負極。 原車的熄火開關不是很好用，鎖匙要先回中位，然后左擰才能熄火，下面是自己改的自動回位的熄火開關和加裝的保險盒。
那個彈簧是準備用在其他地方回位用的，剪下一節，拉長至合適長度（2-3cm）。

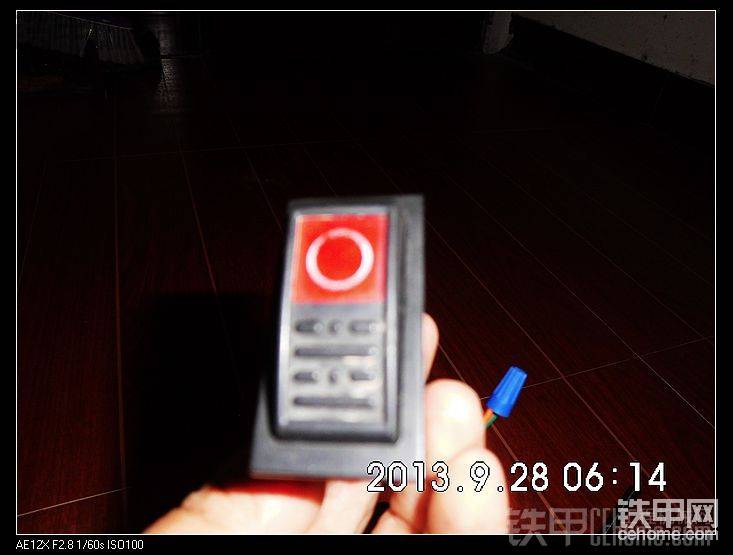

找一個翹板開關，用螺絲刀取下蓋子。

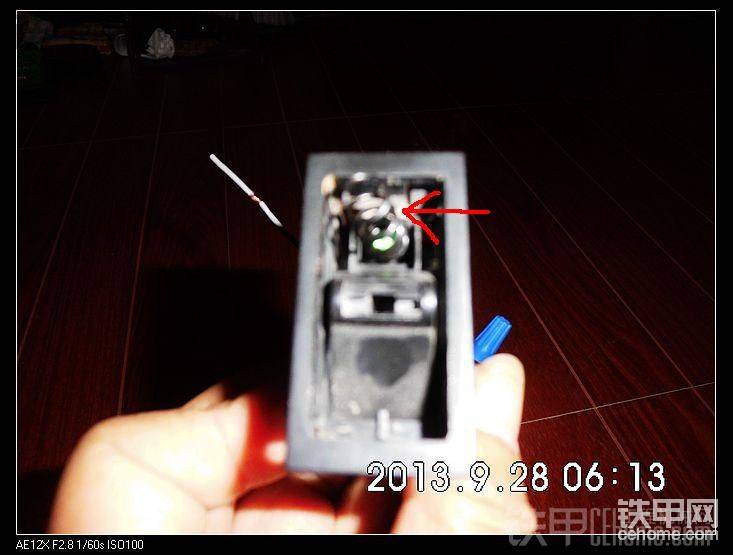

在箭號處安上彈簧，蓋上面板，搖身一變，就變成自動回位彈簧，按下熄火，放手后自動回位。
保險盒一端打上銅鼻子，方便接線。

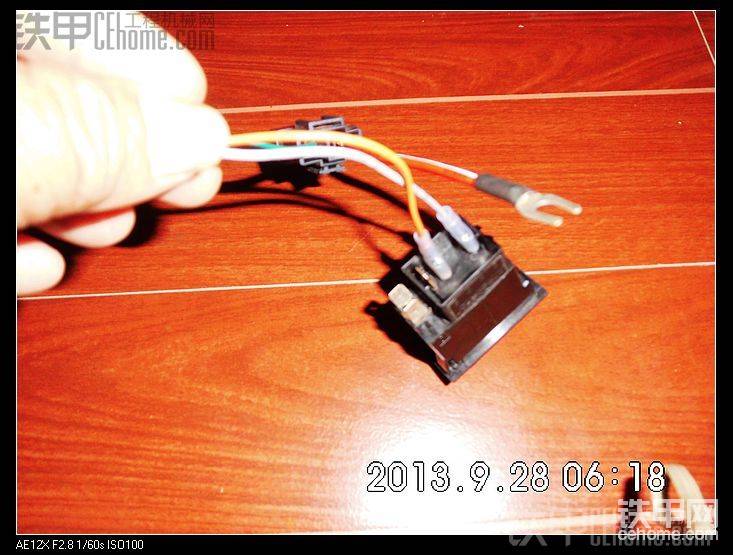

這是開關底部接線視圖，用喇叭插頭2根。
接法地球人都知道，就不解釋了。 時間太晚了。今天就和大家羅嗦到這里了，謝謝大家。
圖片
-
小白833B
2016-12-03
今天我的濰柴道依茨的熄火開關也壞了，我看兩邊都是2根線怎樣改 如果加繼電器怎樣加
回復（0）
-
chancheren
2013-11-05
這種機率很小，呵呵，樓主運氣好。
回復（0）
-
瘋狂的鏟車
2013-11-04
怎么會。。怎么會。。怎么會發生在我神上回復（0）
-
chancheren
2013-11-02
這樣的情況有可能線圈局部短路，不能繼續使用了。
回復（0）
-
瘋狂的鏟車
2013-11-02
今天我把熄火開關裝上了，但是發熱的厲害，電磁閥都冒煙了。。。。。電線也軟了。。。怎么回事?。∥业南ɑ痖_關上回跟你說是4條線的！求樓主研究研究?。?！
回復（0）
-
瘋狂的鏟車
2013-10-19
我也看見硅板上很簡單，但是不懂電子的我就像看天書一樣！哈哈！謝謝樓主！
回復（0）
-
chancheren
2013-10-18
紅白線一組，黑蘭線一組。我試過隨便一組接正極，另一組接負極，不會燒的。那就按你的接法吧，正極串聯一個20A的保險絲安全些。里面的電路主要是一個N溝道的場效應管，相當于一個開關的作用，而且這個開關功率小，受不了大電流沖擊，壞了就等于開路，電磁閥不工作，廠家的出發點就是讓它過了保修期就壞，純粹就是個糊弄人的玩意兒。
回復（0）
-
瘋狂的鏟車
2013-10-18
上邊寫‘紅白線必須接正極，接反會燒毀磁力開關’！！我昨天試了一下，紅白線連接正極，黑藍線連接負極，跳過硅板直接連接在電瓶上，磁力開關果然工作！但是不是道時間長了會不會不安全??！求樓主講解一下硅板起什么作用？？
回復（0）
-
chancheren
2013-10-17
這個還真沒有見到過，你能不能叫電工查一下這3條線分別接到哪里去，一根搭鐵，一根熄火線，就剩下一根了，你看一下電磁開關出來的線有沒有用塑料殼包起來的電路，或者來照片我給你分析一下。
回復（0）
-
瘋狂的鏟車
2013-10-17
求樓主，我的是濰柴道依茨發動機，我的熄火開關插頭是3跟線的，然后我看了一下磁力開關那邊竟然多出了一條線，是藍色的，，求樓主給注意！?。?/pre>
