挖掘機維修的幾幅比較價值的圖紙
網頁鏈接' target='_blank'>網頁鏈接
這是K3V112液壓泵
這是現代225-7液壓泵各油口的來龍去脈
這是調節器，司服閥
這是提升器和司服閥

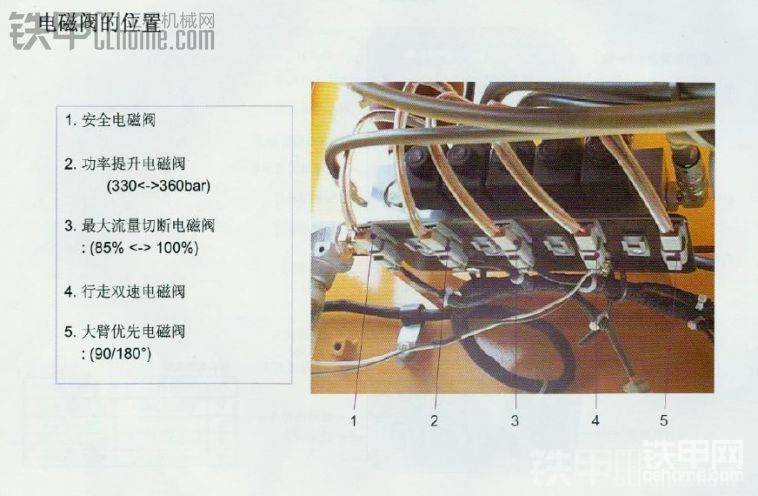

這是現代225-7挖掘機電磁閥的位置
這是電磁閥的位置關系
這是防再啟動電路圖

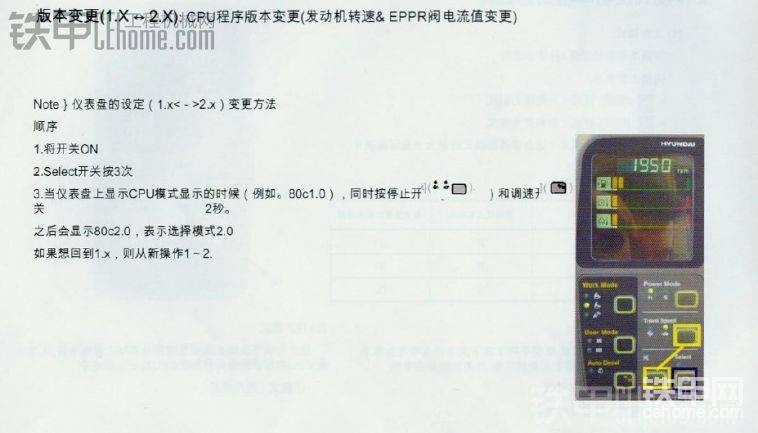

這是儀表版本的變更步驟
這是神鋼200-6挖掘機8聯電磁閥的排列

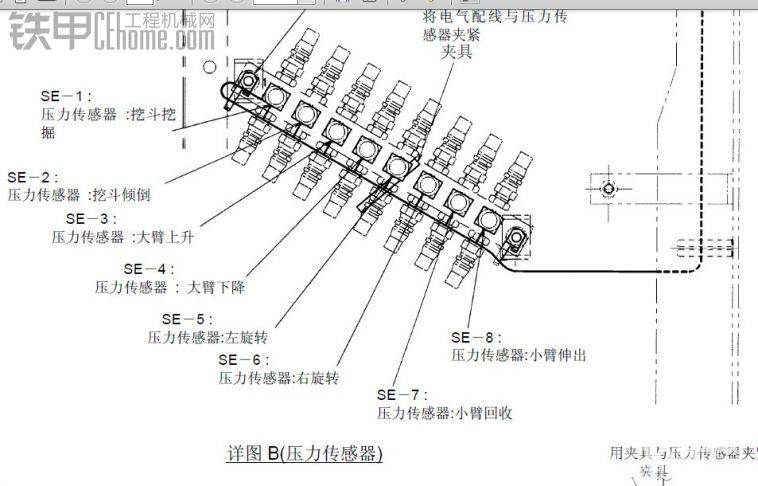

這是壓力開關的排列 個人感覺這些東西還是瞞有用的，不知道各位甲友同志們看后有什么想法，如果大家還有什么要補充的也可以發上來給大家分享一下哦
圖片
-
153****0071
2017-07-21
收走
回復（0）
-
153****0071
2017-07-21
收走
回復（0）
-
liu871863251
2013-09-02
呵呵 等我下次看到了 再傳上來{:soso_e100:}回復（0）
-
313578489
2013-09-02
還有其他機型的 嗎 多整幾個唄
太實用了回復（0）
-
赤壁鐵甲
2013-08-31
非常謝謝您啊，非常給力的解說圖紙
回復（0）
-
liu871863251
2013-08-31
呵呵 收起來說不定哪天能用上
回復（0）
-
大眾途銳
2013-08-31
占帖 留著日后查閱
回復（0）
-
740929
2013-08-31
好東西，值得收藏，
回復（0）
-
liu871863251
2013-08-31
{:soso_e113:}{:soso_e113:}{:soso_e113:}{:soso_e113:}{:soso_e182:}{:soso_e182:}回復（0）
-
干了這杯婦炎潔
2013-08-31
看球不懂。。，。，。，
回復（0）
