日立Ex-5改K3V112心得。

      朋友一臺日立-5的機器，天長日久了，液壓泵修了好幾次效果不是很好。商量之后決定改川崎。
      一期工程方案，換連接盤、用現代機液壓泵、負控負控部分改造。
      難點1，K3V112的輸入軸有點長需要截短。
            2，由于-5機型的泵控閥為正向控制，空檔反饋壓力小、半行程壓力接近3兆帕。與現代的控制方式截然相反。思索之后決定用單片機電路配合原機兩個電磁閥來實現負控。單片機選擇ATMEGA16，泵控閥輸出位置安裝兩個壓力傳感器，單片機檢測反饋壓力然后取反，控制電磁閥輸出與泵控閥相反的壓力（電磁閥頻率20KHZ）。以實現負控。
       改造結果液壓系統無問題。負控部分常常出問題，冬天難打車，夏天易高溫。因該是本人電子方面欠缺?？垢蓴_和程序設計不太好。

       總結問題準備第二次改造。
       負控由電控改為液控。具體方法如下。

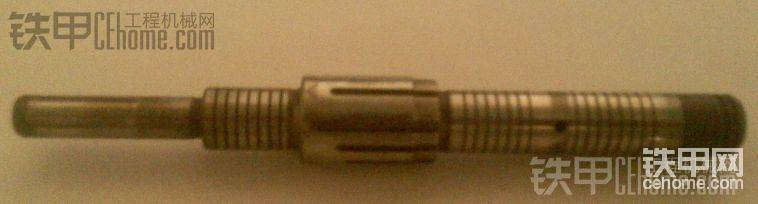

       拆出泵控制閥閥芯（上圖所示），交到機械加工廠拷貝一只。右側有一個大孔兩個小孔不要。
從中間泄壓槽那里到原來大孔位置銑一個小槽，小槽寬一毫米深一毫米。要和泄壓槽聯通。然后按照原來的順序裝配。對應輸出管連接液壓泵調節器。調整調節器到不憋車不走偏即可。

       工序簡單，成本低廉。使用一個多月來效果不錯。
