帶你深入了解CAT裝載機之工作液壓系統篇

[i=s] 本帖最后由 leeee 于 2013-4-29 20:05 編輯

    繼上一篇帶你深入了解CAT裝載機之自動集中潤滑篇，本帖將繼續帶你走入CAT大型裝載機，介紹一下此機工作液壓系統。原本以為如此大型高端設計的裝載機，工作液壓系統將是非常的復雜，但是真正了解了這臺大型裝載機后，我原本的想法被打破。這臺裝載機的工作液壓系統主要構成與國內的裝載機的液壓系統構成并無不同，只是細節上有變化，無處不在的細節設計體現著CAT設計人員高超的工程設計能力，不得不讓人佩服，下面就介紹一下這臺大型裝載機的工作液壓系統。

上圖中可以看出，此臺大型裝載機的工作裝置的設計與現在市場上的裝載機的工作裝置設計并無不同，單搖臂，Z字型反轉機構的翻斗設計。搖臂是整體鑄造件，提高了零件的強度，體現了CAT的工業加工能力。

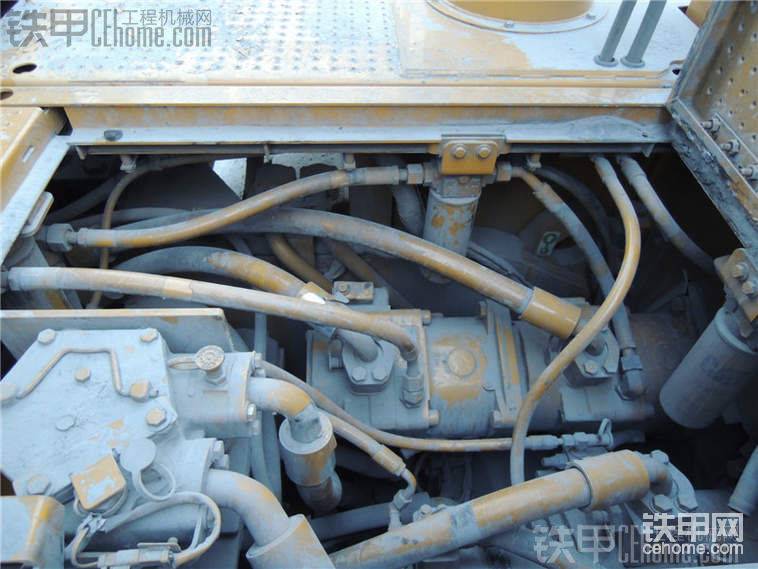

上圖中是工作液壓系統的動力源—工作泵，這個工作泵比較特別，它是一個雙聯的柱塞泵，兩個泵的排量是一樣的，靠近圖片右側的工作泵上面帶了一個閥塊。這兩個工作泵一般的時候是共同給系統供油，當工作系統的壓力達到一個設定值的時候，后面的這個工作泵的排量就會變?yōu)榱悖挥幸粋€泵給系統供油。

上圖中靠近里側的是一個泄油過濾器，這臺機器的工作泵由于是柱塞泵，有泄油口，泄油口出來的油經過精濾器后才回油箱，可見CAT對系統清潔度的要求還是比較高。

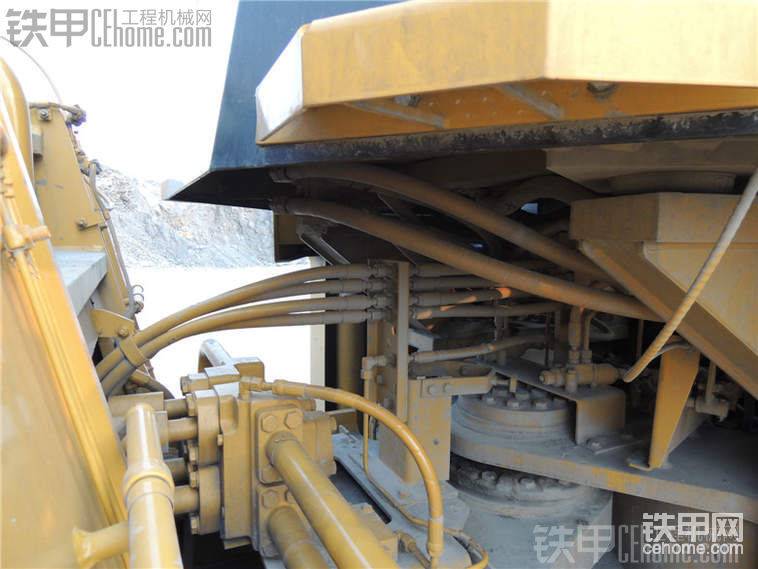

上圖中可以看出，翻斗油缸的管路布置，翻斗油缸的大小腔油管從前車架鉸接部位從后向前伸出。如此的設計可以避免在前車間封板處開孔，避免雜物堆積到多路閥上面。

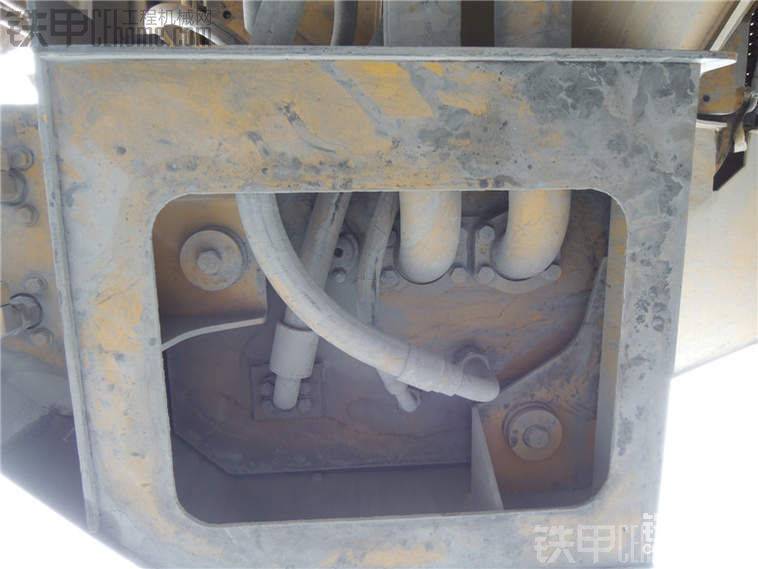

上圖這個前車架的封板是維護多路閥的窗口，一旦多路閥出現問題時，將此封板打開可進行相關維護工作，四個安裝螺栓是帶有減震墊的。

上圖中翻斗油缸的管路走向，大腔的進油通過鋼管引到端蓋處，與小腔膠管并排在一起。

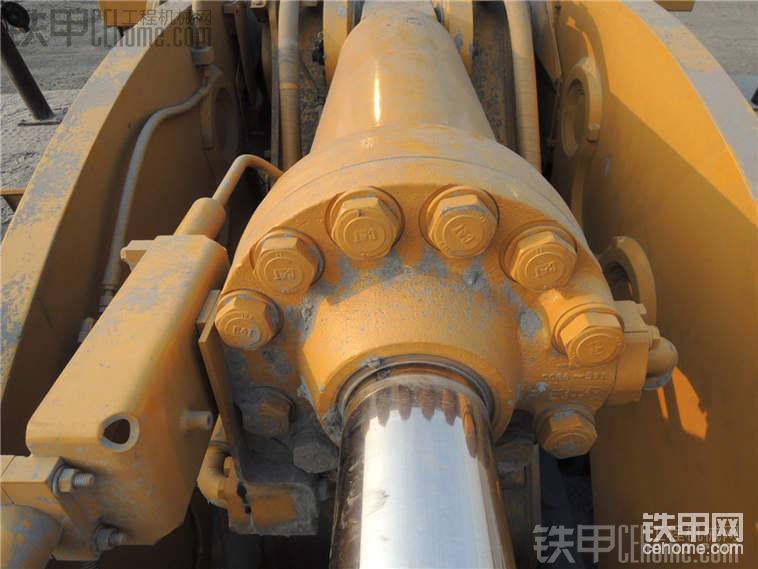

上圖是翻斗油缸，一直不清楚，為什么CAT在螺栓上都打上logo，有必要么？

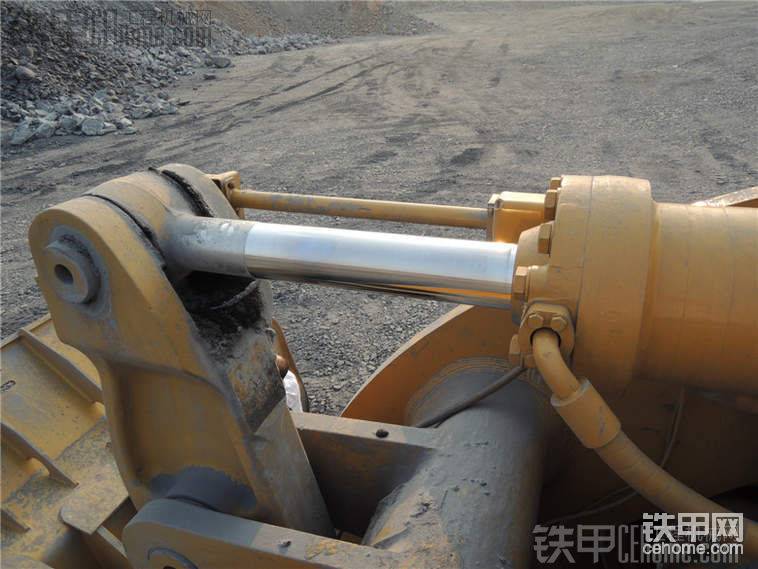

上圖中活塞桿側面的是自動找平機構。

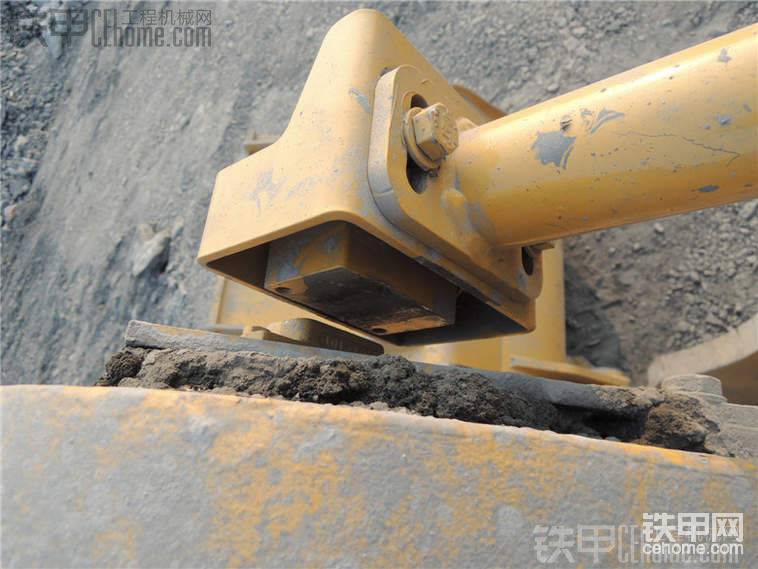

上圖是翻斗自動找平的磁鐵部分，當實現找平的時候，駕駛室內有燈點亮提示。

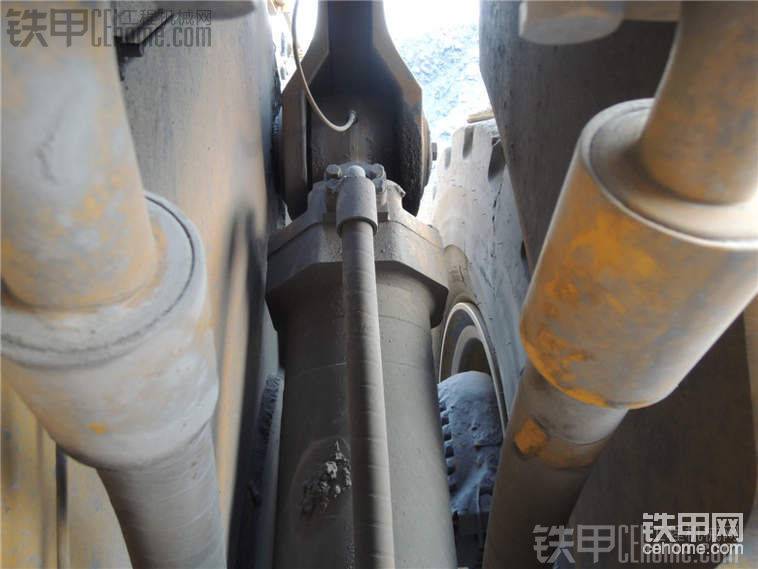

上圖是工作裝置的提升油缸部分。

上圖是提升油管的大小腔油管。

上圖是多路閥的管路，從中可以看出此多路閥為整體式的兩聯多路閥，由于這臺機器有兩個工作泵，所以多路閥有兩個進油口，圖片左側的兩根膠管就是多路閥的進油。

上圖是先導管路的布置圖。

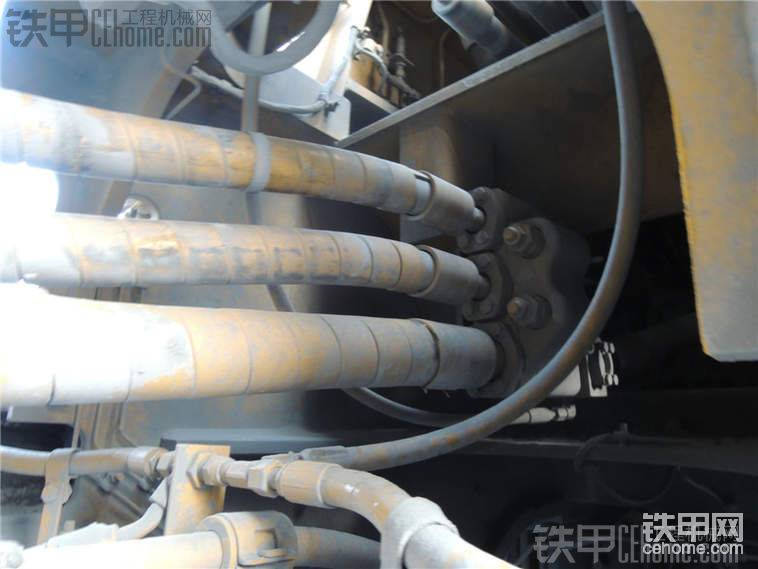

上圖是多路閥的進回油過渡塊，上面集成了翻斗缸的過載閥，上面兩根是多路閥的進油膠管，下面那根是多路閥的回油膠管。

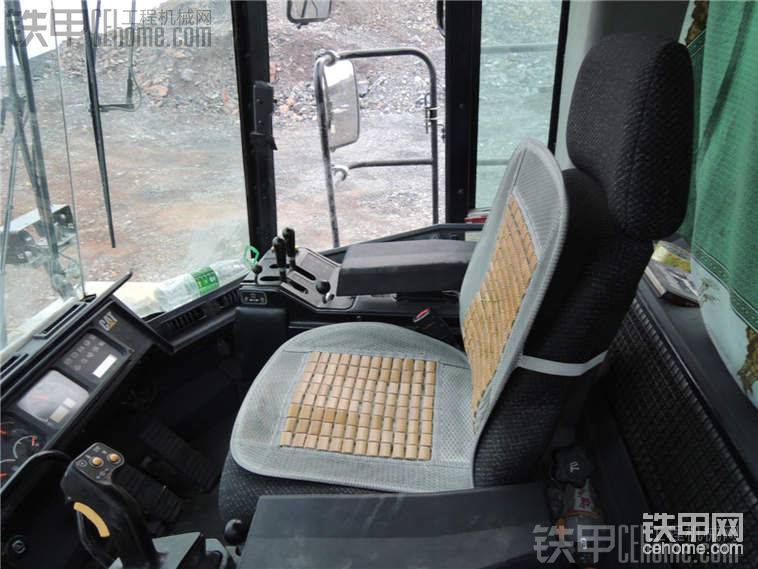

上圖是駕駛室內部情況。

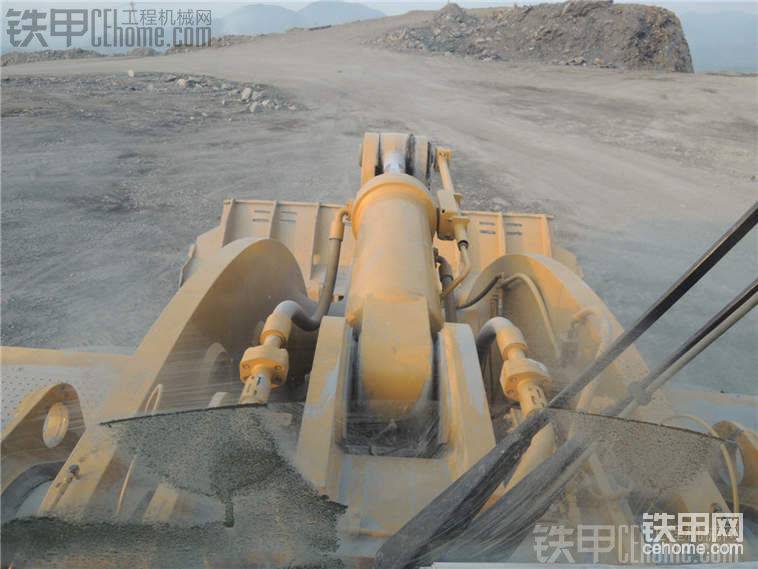

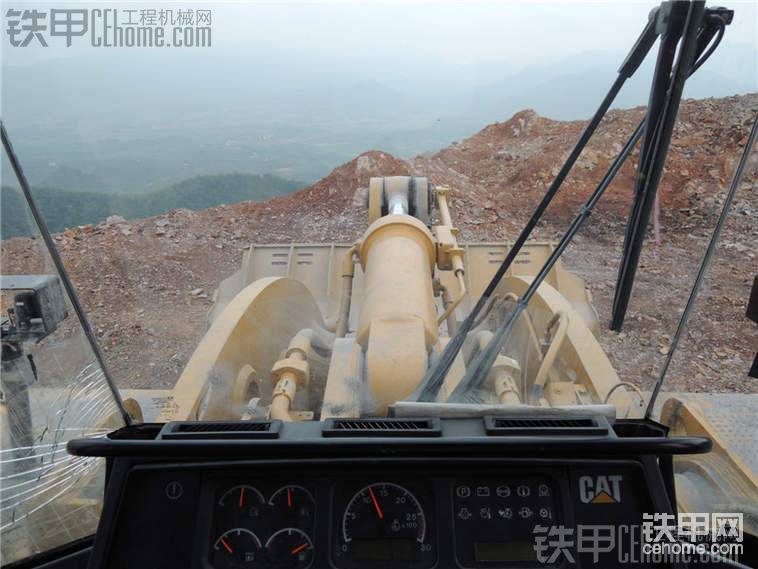

上圖是從駕駛室向前看，視野還是相當?shù)拈_闊。

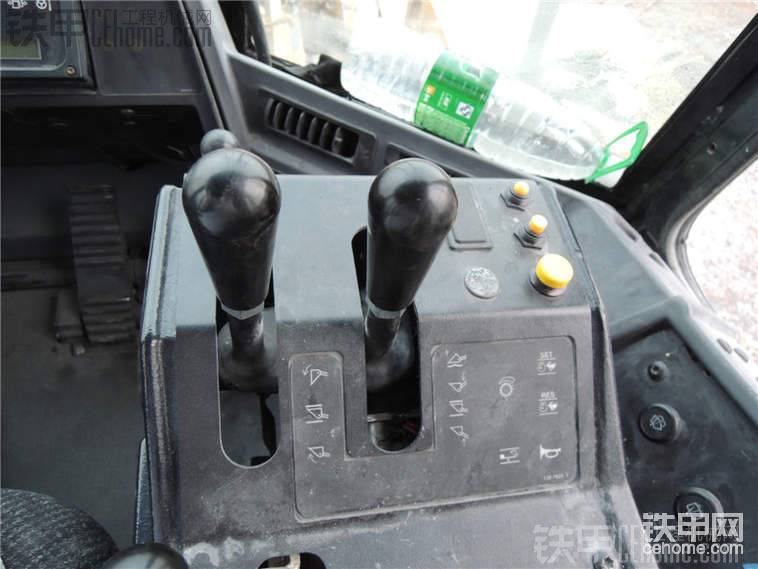

上圖是先導操縱手柄，兩片式的結構。

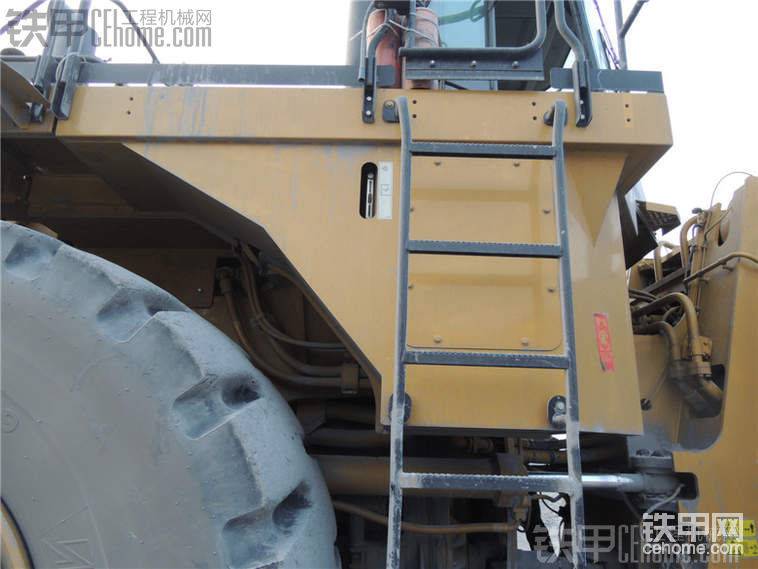

上圖是工作油箱的安裝，在保護罩里面的是工作液壓油箱，保護的是如此強悍。

上圖是工作液壓油箱的頂部，可以看到加油濾和空濾器。

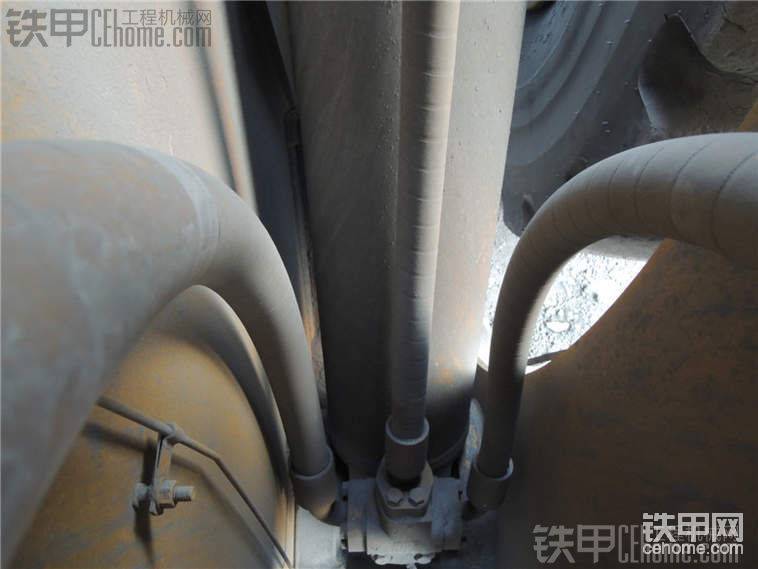

上圖是工作液壓油箱的底部，粗的兩根管子是工作泵的吸油膠管。


上述簡單介紹了一下此臺大型裝載機的工作液壓系統，對于大型的裝載機原本以為會與現在的裝載機有很大的區別，但是看過以后才知道，其實都是一樣的，只不過CAT把這個工作液壓系統設計的更簡潔，更可靠。
