我不是模型熱愛者，只是在工程機械行業工作，某天在網上看到遙控挖掘機視頻，決定自己都弄一個出來，歡迎大家互相交流心得。

看來樓主也是 模型愛好者啊，你 這臺改的不錯，雖然是 玩具機的但也 下了 不少功夫啊，目前國內能 買到的液壓遙控挖掘機一臺要一萬五，而且行走和 旋轉還是電動的，就幾個 油缸是 用液壓泵的，德國的 SA的價格 就高了，想行走和 旋轉用電動，油缸液壓的 也要七萬左右，全液壓的 大概要十一萬，說的 這些樓主應該都 很清楚，一看就是模道中人回頭我 也 開個帖子把我 的 液壓自卸車發上來給 大家看看，還有我 朋友的 遙控挖掘機，已經7萬多買的德國8X8的 液壓自卸車

看著真好，要是有大量的，拿我店里賣也不錯的，LZ有客戶要問你定貨可以不

高手在民間

真不錯   我也想做一個

改得真好！:victory

遙控系統 - 卡特挖掘機模型遙控改裝 我對遙控是一曉不通，只知道自已需要控制6個動作，包括左、右履帶行走，旋轉及斗、大、小臂的動作，即所謂12通遙控器。市面上的遙控器大多用作控制模型飛機、船等，不是太復雜就是太昂貴。最后在網上看中Vex Robotics壹款最簡單的遙控器，即插即用，不用調校。貨價加運費約為400元左右。 左右十字控桿是用作控制左右旋轉，斗、大、小臂的動作。前面4粒按鈕是控制左右兩條履帶的前后行走。原本的接收器天線只是條電線，用膠管支撐不方便，現改為伸縮天線。模型駕駛室上尚裝了兩只LED燈。

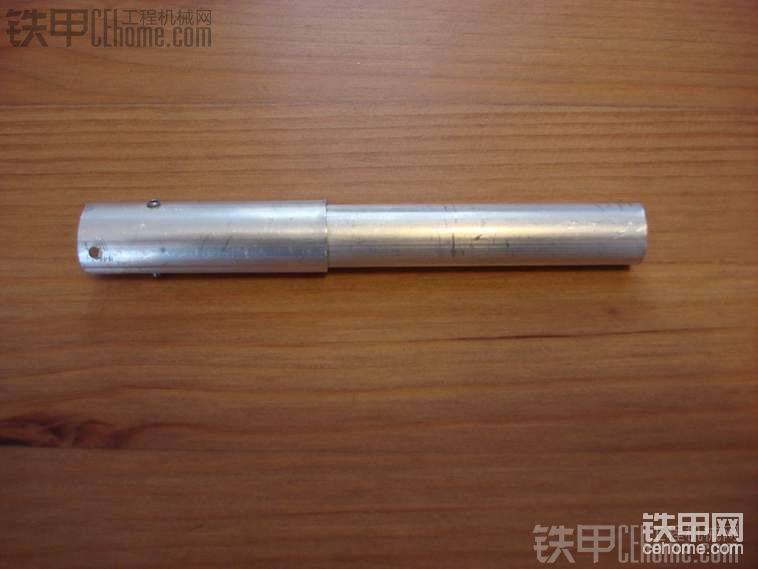

液壓缸 - 卡特挖掘機模型遙控改裝 原本是利用模型本身的塑料液壓缸改裝，發覺不夠穩固，后來用不同尺寸的鋁管制成。鋁管安裝馬達部份是14x12mm(外徑14mm，內徑12mm)，微型馬達(10x12mm)的減速器稍為加工便可以整個裝入鋁管內。液壓缸主體是12x10mm，兩邊加上壹個1mm厚的墊圈。推桿是8x6mm，外部稍為打磨至可以順滑在液壓缸體進出便可。推桿底部裝有M4的柱狀螺帽給螺桿旋轉進出用。 根據網上其他改裝案例，斗、小臂及大臂的液壓缸行程分別為40mm、80mm及70mm，直線速度為10mm/s。我使用的是M4的螺桿，馬達需要900rpm轉才達成這個速度?，F(xiàn)時用的是1000rpm的微型馬達。 用聯接器將馬達及螺桿連上，中間加壹只平面軸承方便螺桿在鋁管內旋轉。最后將鋁型液壓缸噴上黑漆便可。

閉路電視的小型電分配器的鏈接？？？？？

旋轉臺 - 卡特挖掘機模型遙控改裝 一般挖掘機是可以360度自由轉動，通過壹個油分配器提供液壓油給驅動馬達。我使用的是一般使用于閉路電視的小型電分配器。在淘寶最平宜只需27元。 挖掘機的旋轉速度一般是10rpm，我在網上購買了用于機械人模型的轉盤、齒輪及馬達。轉盤及齒輪的齒輪比是5:1，所以需要壹只50rpm的馬達。買回來的馬達是100rpm，所以轉起來有點快。
