淺談減速機及其在工程機械的應用

[i=s] 本帖最后由 傷痛誰聽聆 于 2013-1-15 13:37 編輯

前幾天我寫了一篇帖子《淺談履帶挖掘機液壓驅動馬達》網頁鏈接' target='_blank'>網頁鏈接    感覺到甲友對技術方面的知識熱情很高，正好小弟雖然好多工程機械都不會駕駛，但對工程機械，尤其是挖掘機上的一些部件還是略知一二，上次那篇帖子中有好些甲友問道減速器的相關知識，本來這個知識應該在上次那個帖子中談到的，這是我的疏忽，不好意思哈！之前打算在那個帖子里面更新的，但考慮到減速器也有很多類別，所以就干脆重新開一個帖子了，也可以更詳細的介紹一下減速器，有不方便的地方敬請諒解，也可以結合兩個帖子進行交流！
下面進入正文，同樣，有些知識可能我講的與實際會有所出入，歡迎甲友們批評指出，因?yàn)殍F甲本來就是個互相學習交流的平臺嘛！
減速器的作用是降低轉速、增大扭矩、減小慣量，一般分為五個類別，是根據其工作方式來分的，分別是行星齒輪減速器、圓柱齒輪減速器、圓錐齒輪減速器、圓錐—圓柱齒輪減速器、蝸桿減速器。
先來介紹一下行星齒輪減速器，為什么要先說這個呢？應為相對來說行星齒輪減速器是性能比較好的，而且在工程機械上應用也比較廣泛。（在這里說明一下，部分圖片是在網上找來的，因?yàn)槲易约簩?shí)在找不到這么多圖片）

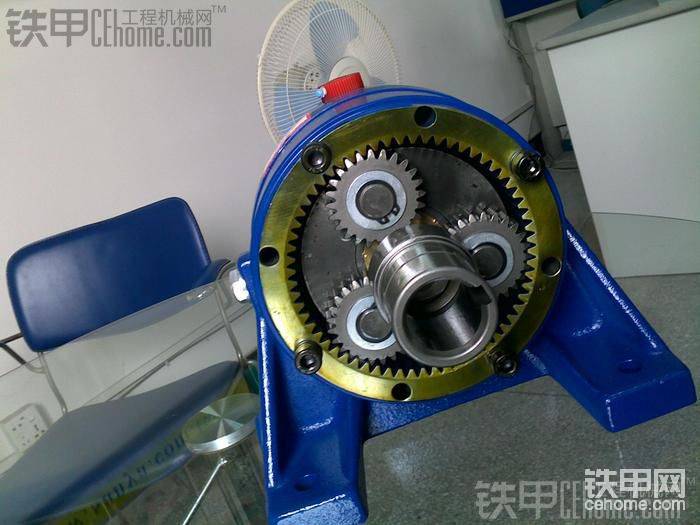

這是外部圖片

行星齒輪減速器的傳動機構是齒輪，外部動力帶動減速機的太陽輪，太陽輪再驅動支撐在行星臂架上的行星輪，行星輪通過與外齒輪的嚙合傳動，驅動與外齒環相連的輸出軸，這樣就完成了減速的目的。

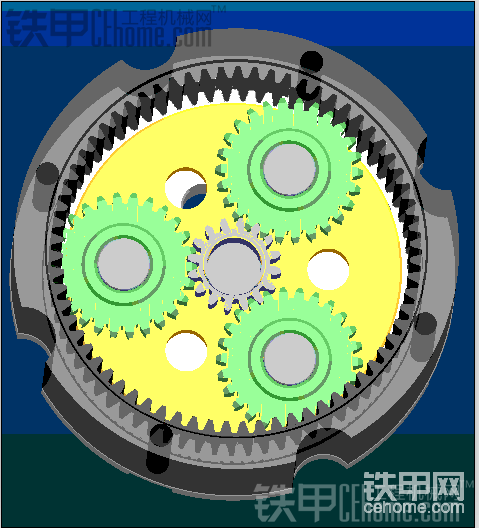

下圖中綠色齒輪是行星輪，灰色齒輪是太陽輪，外齒環固定，黃色圓盤與行星輪相連，黃色圓盤的中心軸就是輸出軸。

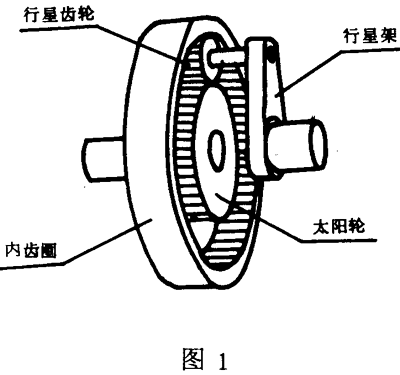

這是行星減速器的簡易原理圖

一般挖掘機上的減速器就是這種，配合柱塞式液壓驅動馬達使用，上面這些也就是前面帖子中我要補充的部分。
下面的是擴充的部分，雖然在工程機械上應用比較少，但也讓甲友了解一下吧，下面幾個我就稍微簡單一點介紹一下。

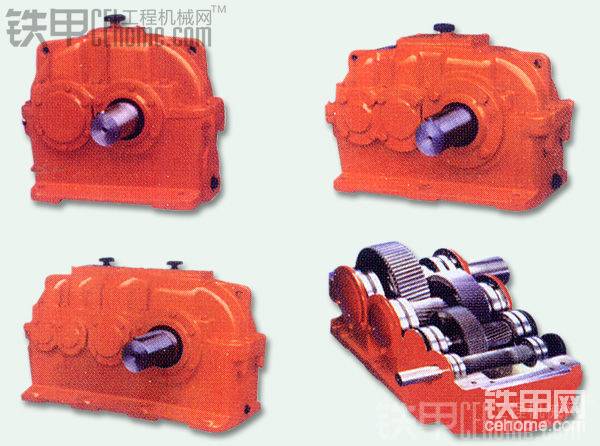

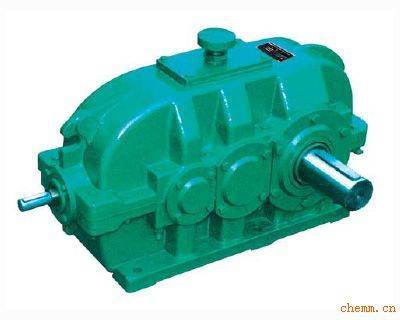

圓柱齒輪減速器
圓柱齒輪減速器根據齒輪組數又分為一級、二級和多級，主要用于帶式輸送機及各種運輸機械。

這種減速器原理就比較簡單了，一看就能明白，通過齒數不同的齒輪組來達到減速的目的，也就是傳動比。這種減速器應用也很廣泛，幾乎各個領域都有使用，大到航空航天，小到玩具車都有應用。

說起這個圓柱齒輪減速器，我還真是記憶頗深，這算是我在實驗室拆的第一個減速器。
圓錐齒輪減速器
不知道大家有沒有看過農村結鞭炮的那種簡易結鞭機，就是那種像一個小桌子樣的，用腳踩的，那上面就有這種圓錐齒輪減速器。這種減速器也有一級、二級的。
還有就是汽車后橋也有用到圓柱齒輪減速器。

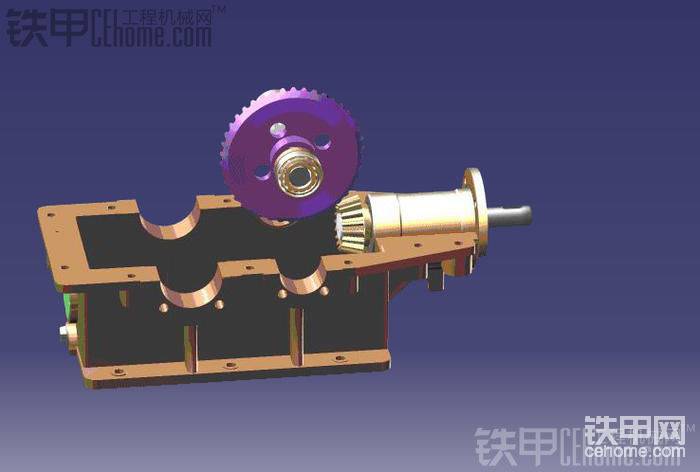

這是齒輪組合的簡易圖，兩齒輪垂直，使用的是螺旋圓錐齒輪，也是通過改變傳動比來達到減速的目的。優點是可以改變動力輸出方向。

單一的圓錐齒輪減速器應用比較少，更廣泛一點的是圓錐圓柱齒輪減速器。

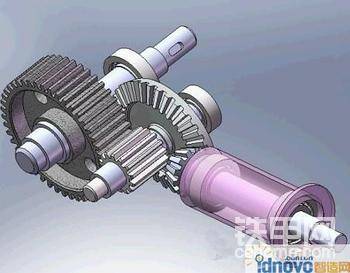

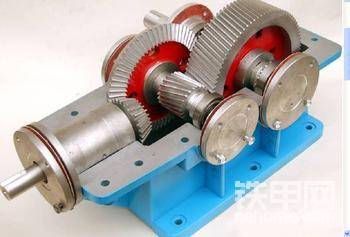

圓錐圓柱齒輪減速器
圓錐圓柱減速器結合了圓柱齒輪減速器和圓錐齒輪減速器的優點，既可以改變傳動比減速，又可以改變動力輸出方向。這種減速器同樣應用廣泛。

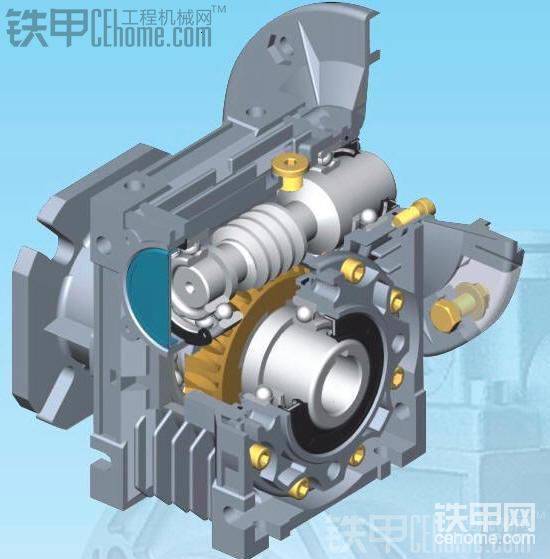

蝸桿減速器

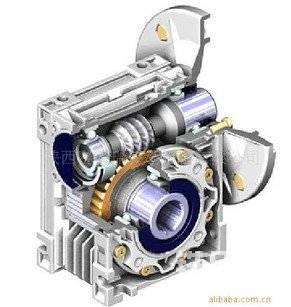

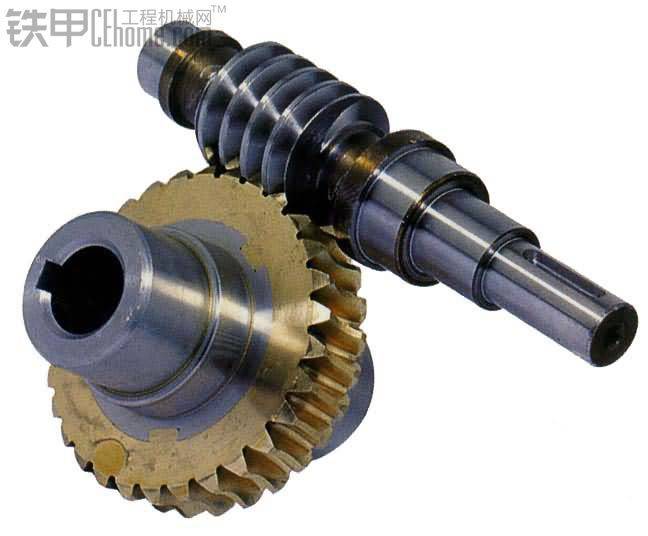

蝸桿減速器又叫蝸輪蝸桿減速器， 特點是在外廓尺寸不大的情況下可以獲得很大的傳動比，同時工作平穩、噪
聲較小，但缺點是傳動效率較低。蝸桿減速器中應用最廣的是單級蝸桿減速器。
可能大家都見過蝸輪蝸桿減速電機，之前有幾個甲友發了自制液壓挖掘機模型的帖子，里面挖掘機行走用的就是兩個蝸輪蝸桿減速電機。
蝸桿減速器跟圓錐齒輪減速器一樣能改變動力輸出方向，而它比圓錐齒輪減速器更大的優點是其傳動比大。

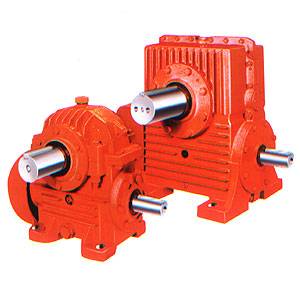

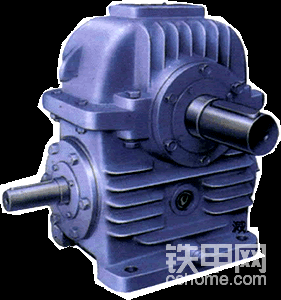

這是外觀圖

可能還有介紹的不全面的地方，或者是說明有誤的地方，請甲友們一定要幫我指出來，也不枉我三個多小時的編輯。
