淺談履帶挖掘機液壓驅動馬達

對挖掘機有所了解的人都知道，挖掘機的行走、工作都是靠液壓來完成的，可能有人就會問了，同樣以履帶行走，為什么坦克能走那么快，而挖掘機缺只能慢慢的走呢？

這就是動力輸出系統的差別了，坦克是機械剛性連接行走的，跟汽車的驅動方式一樣，通過變速箱切換齒輪組來協調動力與速度的關系，而挖掘機是通過液壓驅動來行走的，并不是說液壓驅動就一定會比機械傳動慢，而是由于工作需求決定的，所謂需求決定生產，挖掘機動作時不需要高的行走速度，但需要大的驅動力，所以挖掘機采用的是柱塞式的驅動馬達，這種液壓驅動馬達最大的特點就是輸出低轉速高轉矩。
液壓驅動馬達一般分為齒輪式、葉片式、柱塞式和其他形式，由于挖掘機采用的是柱塞式，所以今天齒輪式和葉片式的就不多加介紹了，希望以后有機會再和大家一起探討。
小弟不才，下面向大家簡單介紹一下這種柱塞式液壓驅動馬達，有不到之處，歡迎大家批評指正！
在這之前我想先向大家解釋一下，其實馬達和泵原則上是可逆的，因?yàn)樗鼈兊墓ぷ髟矶枷嗤?，只是能量轉換的方向不同。就比如說電動機和發電機，原理都是電磁感應，電動機是將電能裝換為機械能，而發電機是將機械能轉換為電能。液壓泵是將機械能裝換為勢能的裝置，而液壓驅動馬達是將勢能裝換為機械能的裝置。

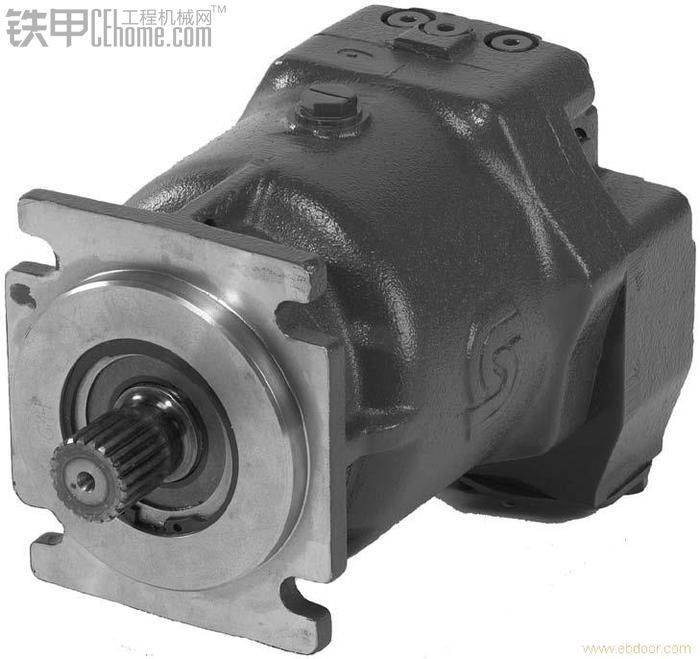

柱塞式液壓馬達又分為軸向柱塞式和徑向柱塞式。
徑向柱塞式

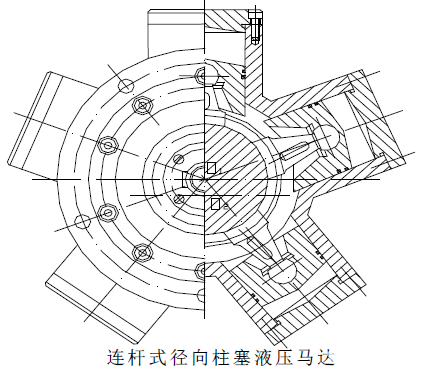

徑向柱塞式液壓馬達工作原理，當壓力油經固定的配油軸的窗口進入缸體內柱塞的底部時，柱塞向外伸出，緊緊頂住定子的內壁，由于定子與缸體存在一偏心矩。在柱塞與定子接觸處，定子有對柱塞的反作用力。當作用在柱塞底部的油液壓力為ｐ，柱塞直徑為ｄ，力和之間的夾角為 X時，力對缸體產生一轉矩，使缸體旋轉。缸體再通過端面連接的傳動軸向外輸出轉矩和轉速。
軸向柱塞式

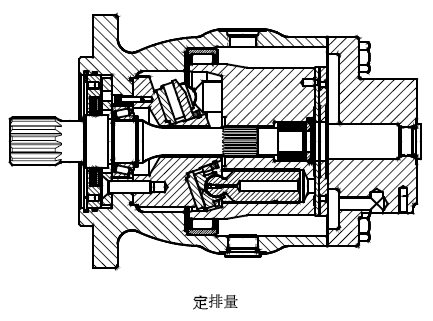

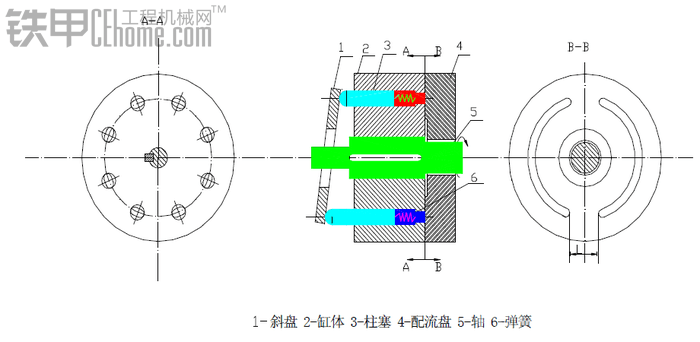

軸向柱塞馬達的工作原理為，配油盤和斜盤固定不動，馬達軸與缸體相連接一起旋轉。當壓力油經配油盤的窗口進入缸體的柱塞孔時，柱塞在壓力油作用下外伸，緊貼斜盤斜盤對柱塞產生一個法向反力，此力可分解為軸向分力及和垂直分力。垂直分力與柱塞上液壓力相平衡，而垂直分力則使柱塞對缸體中心產生一個轉矩，帶動馬達軸逆時針?lè)较蛐D(zhuǎn)。軸向柱塞馬達產生的瞬時總轉矩是脈動的。若改變馬達壓力油輸入方向，則馬達軸按順時針?lè)较蛐D(zhuǎn)。斜盤傾角越大，產生轉矩越大，轉速越低。

由于小弟學的是機械設計專業，所以對這個方面還是有些許了解的，甲友們有什么問題在我知識范圍內的一定為大家解答！
