裝載機之干燥器原理及功能介紹

前段時間有甲友討論裝載機的制動系統的問題，由于從打氣泵排入儲氣筒的壓縮空氣中有水及油，導致裝載機在冬季由于儲氣筒內壓縮空氣中含有的水分結冰，堵塞管路，造成整車沒有制動，導致行車的危險，當時有甲友建議加個干燥器，下面我們就來較為詳細的介紹一下干燥器的原理及使用，以便廣大甲友了解其功能并正確使用。
對于裝載機來說，配置干燥器的機子實際上并不多，原因如上次我回帖中所說的，主要是整機價格的原因，目前主流的裝載機都沒有配置此元件，但是這一定是一個趨勢。干燥器在汽車、重卡等車型的制動系統上是非常常見的元件，使用非常普遍，并且性能穩定。

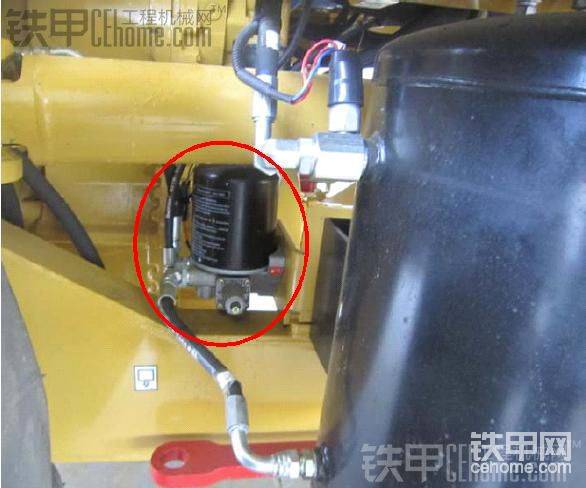

首先來看看今天的主角—干燥器，在整車上的安裝位置，下圖中紅色圓圈中的元件就是干燥器。

單獨的元件：

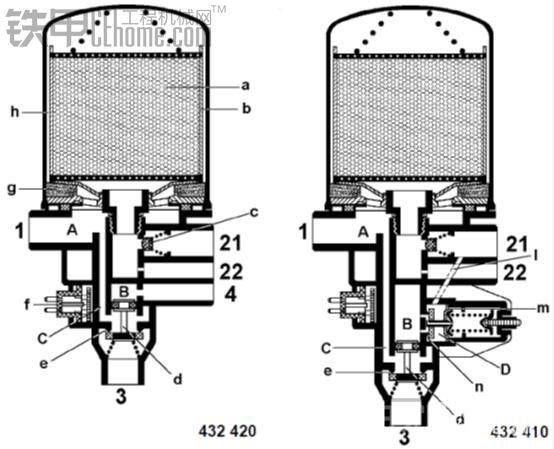

干燥器內部結構：

上圖中左側的是不帶調壓閥的，右側的是帶調壓閥的結構

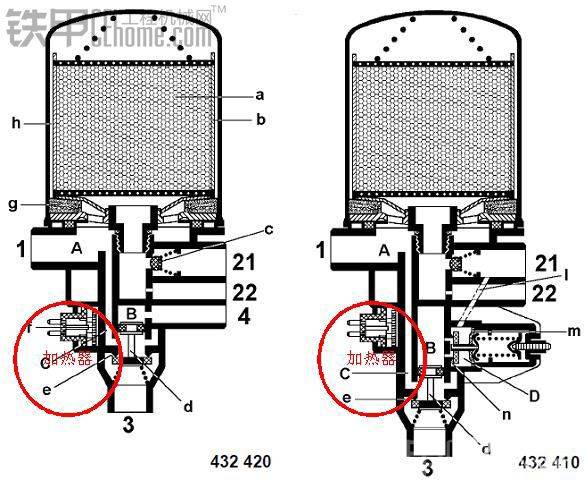

上圖中紅色圓圈部分的為加熱器，使用裝載機自身電壓24V，當溫度低于6℃時能夠自動開啟加熱，當溫度高于30℃時自動關閉加熱。
就著上面的干燥器的結構圖，介紹一下干燥器的工作原理：

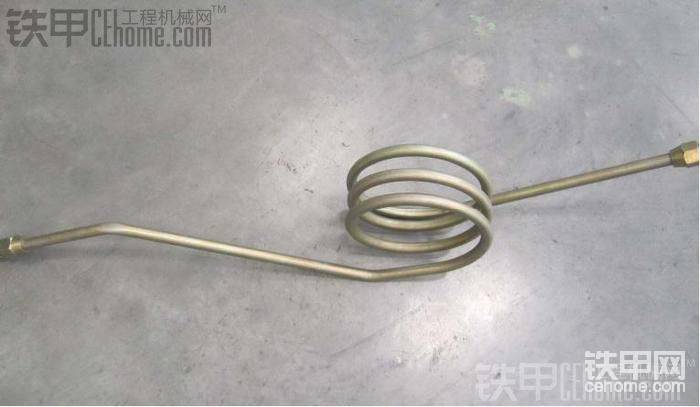

上圖中的1口是干燥器的進氣口，打氣泵的產生的壓縮空氣經過管路冷卻后進入1口，先看看從打氣泵到干燥器的管路：

上圖是從打氣泵到干燥器的管路，可以看到有幾個彎曲的圓弧，目的就是為了增加管路長度，使從打氣泵產生的壓縮空氣能夠降低溫度，進行充分的散熱。
上圖中的2口是干燥器的出氣口，經過干燥器過濾的干凈的壓縮空氣從2口進入到出氣筒。
上圖中的C是一個單向閥，作用就是使壓縮空氣能夠進入出氣筒，而出氣筒內的壓縮空氣不能反向通過干燥器，目的是防止干燥器損壞后造成出氣筒能壓縮空氣泄漏，保證制動壓力。
上圖中的3口是干燥器的排氣口，d是一個控制閥，當壓力達到設定壓力時，閥口打開，壓縮空氣從3口排出。
上圖中的22是反沖口，接輔助儲氣筒，當制動氣壓達到設定壓力時，壓縮空氣從3口排出，此時儲存在輔助儲氣筒內的壓縮空氣反向進入干燥器，進行反沖，使聚集在干燥器濾網內部的液體排出。
