裝載機之過載閥拆解
裝載機多路閥故障多出在閥芯發卡，過載閥發卡等，造成操縱力重，吊斗，反斗無力等現象，下面就多路閥的過載閥進行拆解，以便維修，有些維修人員發現過載閥安裝處滲油就換總成，此為不可取，讓我們了解元件結構，以便萬事不求人：首先看看過載閥的安裝位置，下圖中紅色位置為過載閥的安裝位置，普通雙聯多路閥過載閥安裝有兩個，為翻斗油缸提供壓力設定：

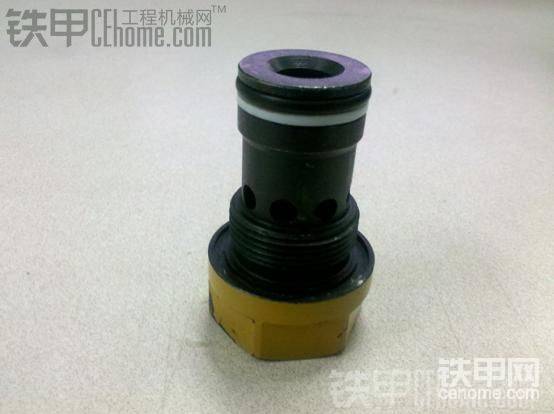

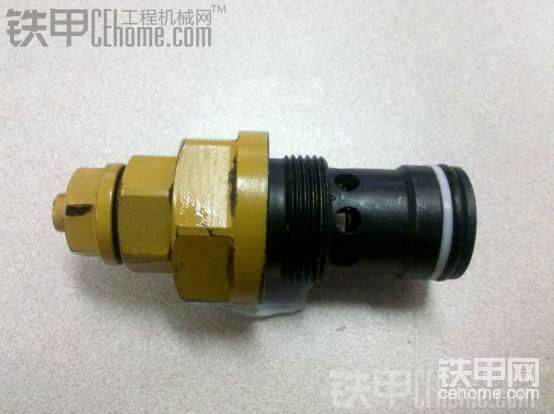

下面看看完整的過載閥，目前此種過載閥為裝載機多路閥上的標配，直接安裝于多路閥的閥體上，拆卸更換方便，體積?。?/pre>

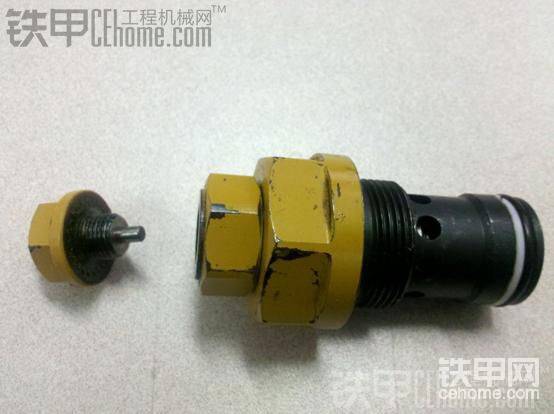

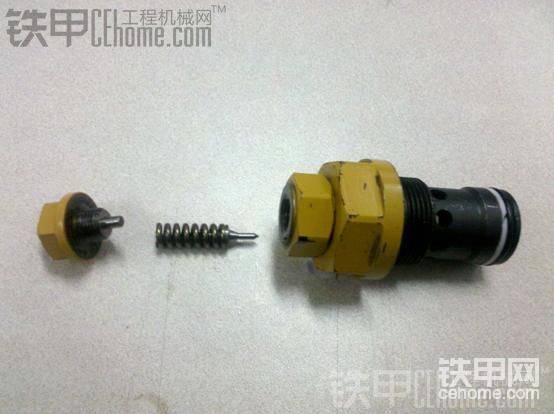

拆開調壓螺栓：

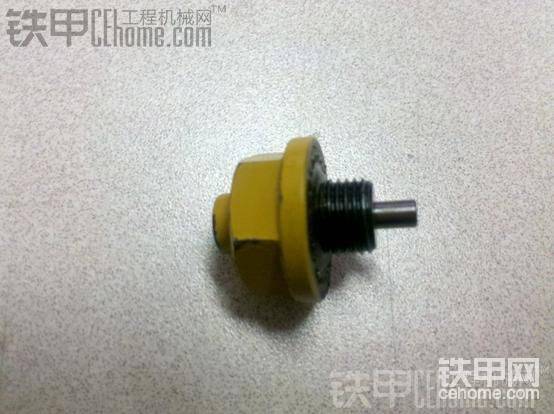

看看調壓螺栓，通過左端的內六角進行調壓，往里擰，壓力調高，往外擰，壓力調低：
看看主壓力閥芯拆解：
主閥芯和主彈簧：

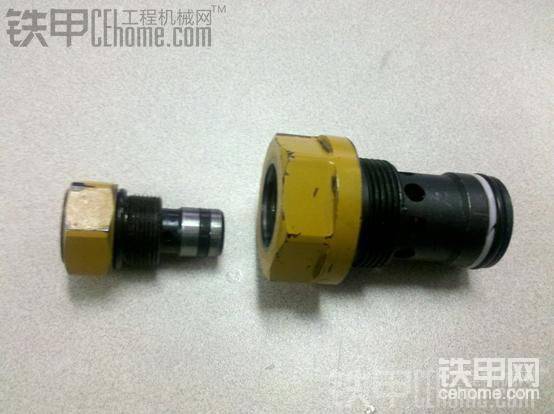

先導閥芯座拆解：

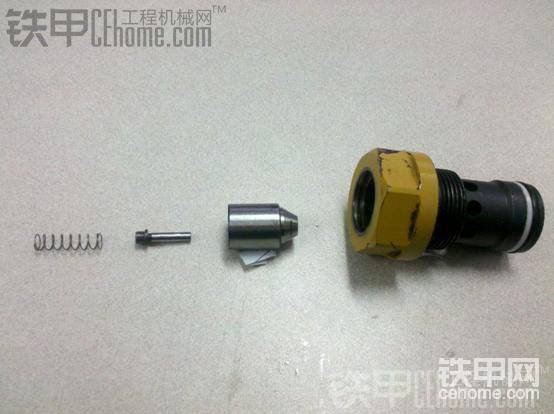

拆除先導閥芯組件：

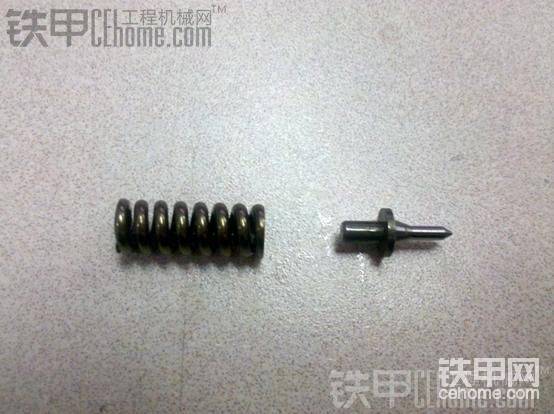

拆除先導閥芯及彈簧：
來個側面圖：

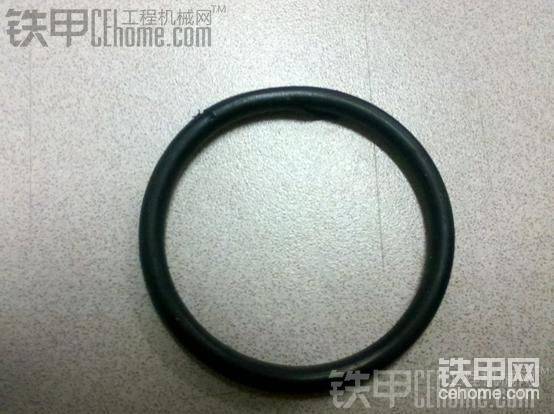

過載閥密封圈：

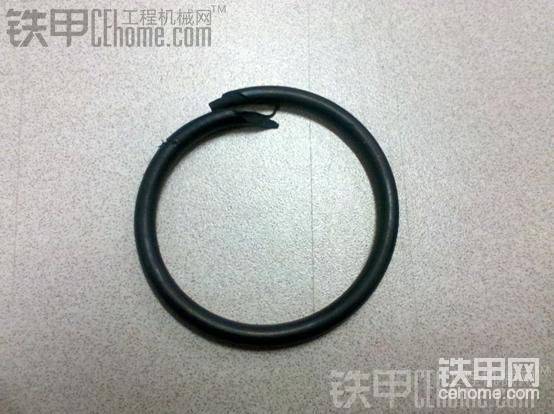

損壞的密封圈：
圖片
-
chancheren
2018-03-11
首先我先表個態，856是先導操作的，熟悉我的人都知道，我只對廈工50類型的稍微熟悉些，所以解釋的可能有誤。涼車掉臂一般是油缸內油封內漏，用熱脹冷縮解釋?zhuān)部赡芎湍隳抢餃囟鹊陀嘘P(guān)。至于大臂原理是一樣的。熱車動臂反應慢應該是先導部分問題，建議你從先導壓力部分查起，這一部分是我軟肋，希望有識之士能幫到你。如果大臂油缸會沉，很可能是油缸內漏。油缸內漏是可以檢查出來的，這里我不贊成司機去檢查，道理你懂的，還是找修車師傅吧。
回復（0）
-
61106487
2018-03-11
好貼子。有利學習
回復（0）
-
河南。輝輝
2018-03-11
翻斗有點慢，收斗也不是很快，調這個有用嗎 大臂生的慢落的快調調會憋管子嗎
回復（0）
-
柳工855C
2018-03-11
很詳細啊
回復（0）
-
一直和廈工有緣
2018-03-11
好貼啊值得大家學習喔
回復（0）
-
最牛柳工856
2013-01-10
我的856油封是有點滲油，有幾次清早涼車預熱的時侯鏟斗收到位，明顯溜得很快車熱后基本就沒事了。還有就是每次晚上零下12~13度，早晨熱車的時候動臂升的時候反應慢，下降的時候反應也慢（差不多一秒）。機子在預熱升大臂和轉斗油缸的時候的時候先導閥操作桿回到中位的時候，動臂還要向上走一點點，感覺液壓油沒有立刻掐斷一樣。液壓泵還是原機的，是不是跟他有關。請問老大這是怎么回事？望請?jiān)斀?！感激不盡！ 還有就是無論用鏟斗還是用動臂支前輪都不是太痛快，偶爾一下就能支起來然后就慢慢沉下去。
回復（0）
-
chancheren
2013-01-10
此過載閥還不是主安全閥，它只負責轉斗。轉斗掉斗和這個可能有關系，和轉斗油缸的油封也有關系，但動臂沉缸和這個沒關系。至于調壓，最好接上壓力表。
回復（0）
-
心愿·你懂的
2013-01-10
學習了。。。。
回復（0）
-
最牛柳工856
2013-01-10
大哥，此過載閥是不是還叫安全閥，鏟斗掉斗，動臂沉缸，車涼油缸反應慢調此閥有用嗎？每次大概調多少為好。
回復（0）
-
最牛柳工856
2013-01-10
鏟斗掉斗，動臂沉缸，車涼反應慢調此閥有用嗎？每次大概調多少為好。
