再編輯之大臂裂了

之前幾天在論壇發表過大臂裂了的帖子 研究了半天 實在是沒法重新編輯已經發過的帖子 只能重新再寫一遍了  因有甲友反應無圖無真相 是忽悠人的 呵呵 沒辦法 再次出來冒個泡 證明一下 這次編輯的比較全一些 寫的不好之處 還望論壇的朋友們多多包涵呀 也可以對我的焊接處理方法提出討論 焊接方法是否合適 或在民間的高手有什么更好的焊接方法
 是一臺360的機機 大臂的箱型結構內的襯板焊縫開焊引起大臂本體板材撕裂 發現的較早 否則后果大家都知道的哈 用的是MAG焊接 也就是活性氣體保護焊 一共奮戰了兩天 大車的大臂安裝拆卸一次確實比較累人的

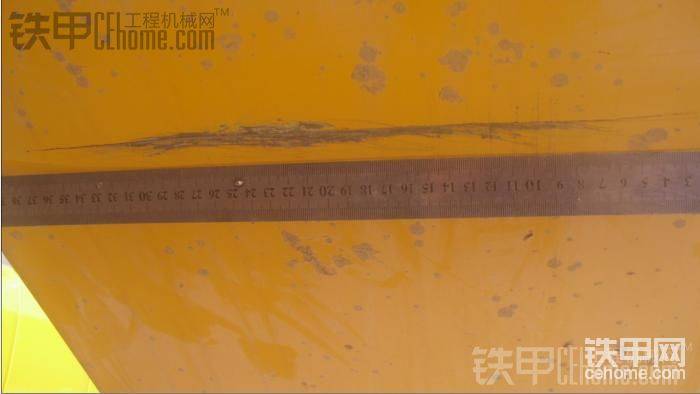

這個是未焊接前的裂縫 發現的較早 未造成較嚴重的后果

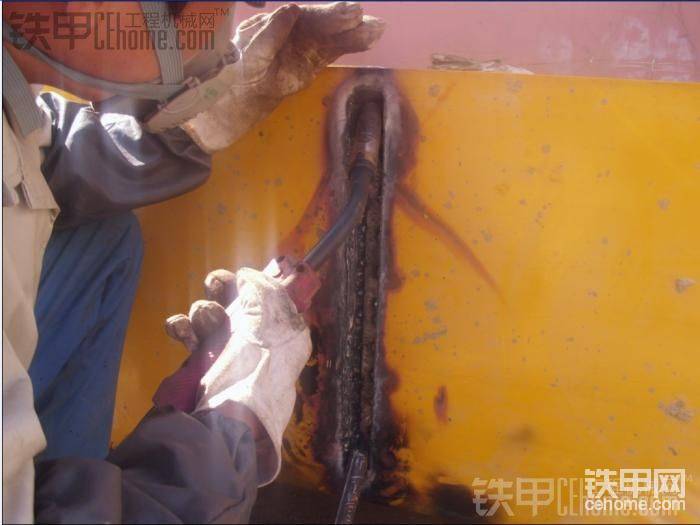

拿著大槍正在實施“破壞” 穿透力不錯哈 任你再厚我都要擊穿你

張牙舞爪的口子  是不是感覺有些隱身 (～ o ～)~zZ

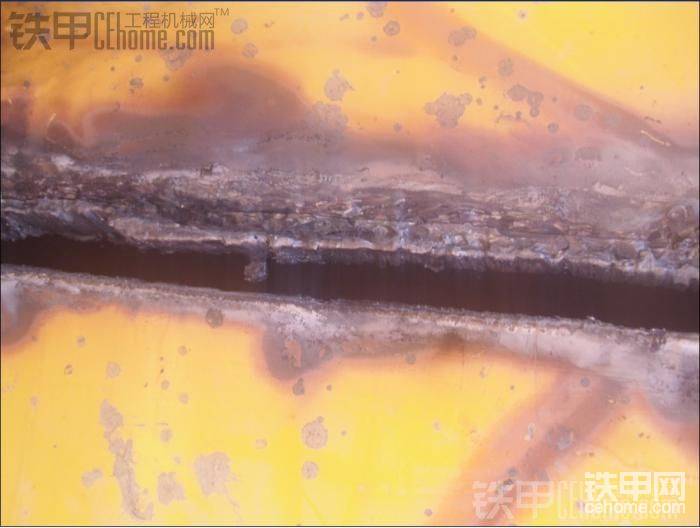

氣割成型后 打磨光滑毛刺 也順便出去氧化物質 方便過會的焊接

開好斜面的底板已經加進去了 并進行點焊固定矯正

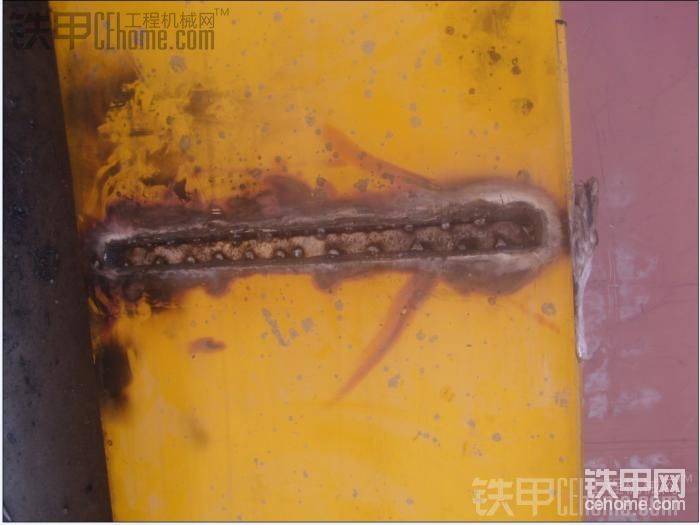

已經點住的密密麻麻的焊點 一會用焊縫填充好這個焊接區即好

一會打磨光滑 這會是稍稍有些不美觀的 牢固就好

這是打磨好后的焊接面

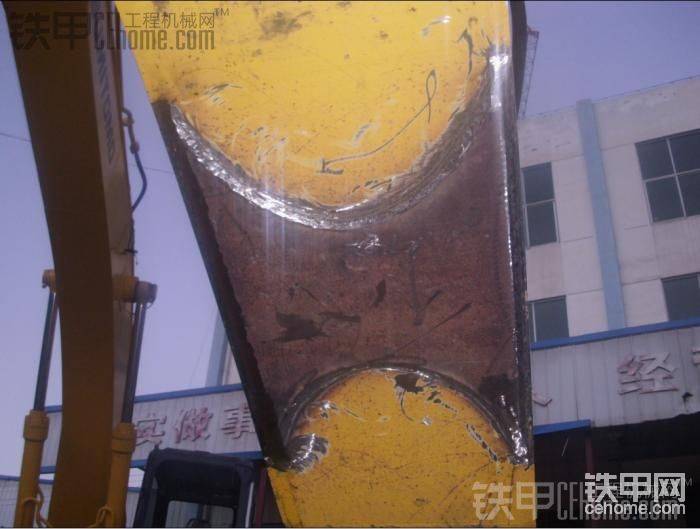

再根據力學原理加上蓋板 使之更為堅固

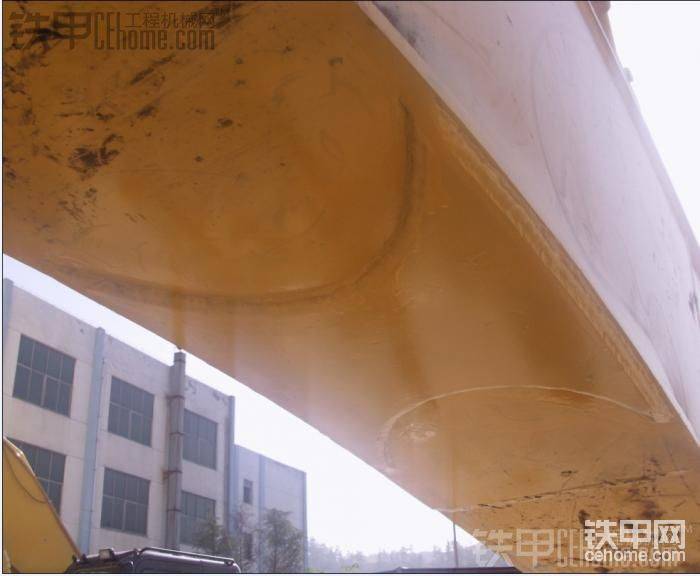

簡單的用自噴漆處理了一下 看著也還比較入眼 到此為止 大臂就修復完咯 說沒圖沒真相的甲友們小飽一下眼?？?
