柴油機氣門間隙的兩種調整方法

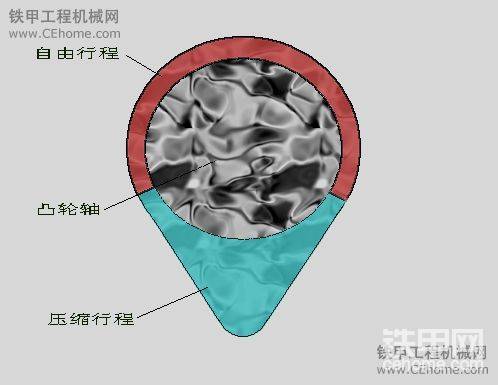

一. 氣門間隙調整的原理： 我們都知道，氣門與搖臂之間是有一定間隙的，只是各種發動機氣門間隙數據不同而已。氣門是靠凸輪軸驅動的，這個間隙實際是與凸輪的間隙。我想用一個簡單的圖來說明氣門間隙調整的原理（如圖所示）：
凸 輪 軸 理論上，當氣門處于凸輪的凸輪軸的紅色區域時，氣門處于自由行程，是可調的；氣門處于藍色區域，處在壓縮行程（不是活塞的壓縮行程，是指氣門彈簧壓縮，借用一下。以下同），是不可調的。 二. 氣門間隙的調整方法 氣門間隙調整有兩種方法，逐缸調整法和兩次調整法（以6缸發動機，點火順序1-5-3-6-2-4為例）： 1.逐缸調整法： 沿發動機旋轉方向先將發動機搖（俗稱盤車）到1缸上止點，這時候看6缸進氣門剛好處于壓縮行程開始，進氣門搖臂微微向下一壓（俗稱進氣門點頭），停止盤車，1缸進、排氣門處于自由行程，均可調。繼續盤車，看2缸進氣門點頭，調5缸……總之，按1-6，2-5, 3-4，分組并相互作為參照，盤車兩圈，完成一輪調整，然后再逐缸檢查一輪。 2.兩次調整法： 盤車到1缸上止點，調1缸進、排氣門，5、3缸的排氣門，2、4缸的進氣門；盤車一圈到6缸上止點，調6缸進、排氣門，2、4缸排氣門，5、3缸進氣門。為什么可以這樣調呢？是因為，可調的氣門都在各自凸輪的自由行程（上圖的紅色區域）內，所以是可調的，與逐缸調整的精度是一樣的，工作量卻減少了一些。 兩次調整法，不管多少缸的發動機，只需要記住點火順序就行。 以6缸發動機（1-5-3-6-2-4）為例：1缸上止點時，1（進、排）-5（排）-3（排）-6（不調）-2（進）-4（進）；6缸上止點，6（進、排）-2（排）-4（排）-1（不調）-5（進）-3（進）。 10缸發動機（以點火順序1-10-5-7-2-8-3-9-4-6為例）：1缸上止點，1（進、排）-10（排）-5（排）-7（排）-2（排）-8（不調）-3（進）-9（進）-4（進）-6（進）；8缸上止點，8（進、排）-3（排）-9（排）-4（排）-6（排）-1（不調）-10（進）-5（進）-7（進）-2（進） …… 理解之后比較簡單，沒有寫的這樣復雜。
圖片
-
704294158
2018-03-11
新手不懂。還是要頂下
回復（0）
-
王新樂
2018-03-11
說起來容易，寫出來可真麻煩。哈哈
回復（0）
-
yangxinyu999
2013-03-31
大人元芳在家睡覺了
回復（0）
-
鏟車挖機新手
2013-03-30
元芳，你怎么看？
回復（0）
-
1225933345
2013-03-29
謝謝樓主。進排排不進進。呵呵
回復（0）
-
LIGUOHU1994
2013-03-29
用經典調法多好 、 從雙排不進推出來的
回復（0）
-
以為愛簡單
2013-03-27
還有一種單缸調整法.不過比較麻煩,適合缸婁較少的發動機. 如 1缸的排氣門在壓縮的最下面.就可以調整進氣門. 進氣門在壓縮的最下面.調整排氣門回復（0）
-
zhoufusheng12
2013-03-27
頂一下辛苦了
回復（0）
-
煩心
2013-03-26
簡單易行老師傅都知道只是寫不出來
回復（0）
-
QQ88256168
2010-05-06
新手不懂。還是要頂下
