小松（140E-5）發動機齒輪正時 與氣門調整教學

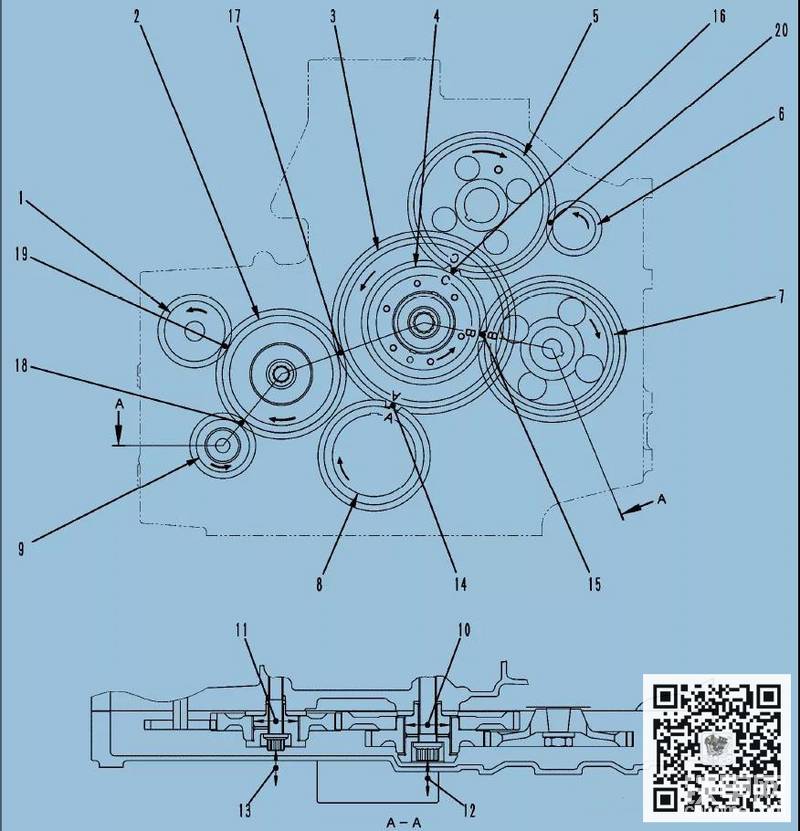

正時齒輪對接圖

A. 正時標記

[曲軸齒輪和主惰輪(大的)之間]

B. 正時標記

[主惰輪(小的)和燃油供應泵驅動齒輪之間]

C. 正時齒輪

[主惰輪(小的)和凸輪齒輪之間]

1. 水泵驅動齒輪(齒數:23)

2. 副惰輪(齒數:42)

3. 主惰輪(大的)(齒數:60)

4. 主惰輪(小的)(齒數:40)

5. 凸輪齒輪(齒數:48)

6. 空壓機皮帶輪驅動齒輪(齒數:14)

7. 燃油供應泵驅動齒輪(齒數:48)

8. 曲軸齒輪(齒數:36)

9. 油泵驅動齒輪(齒數:20)

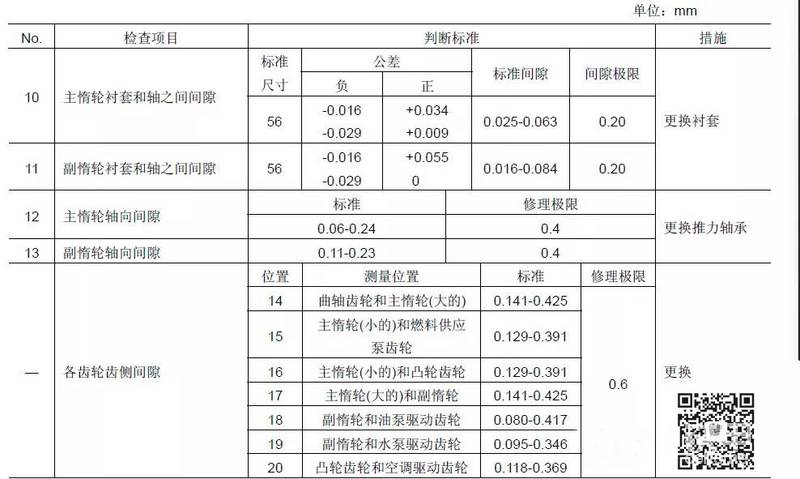

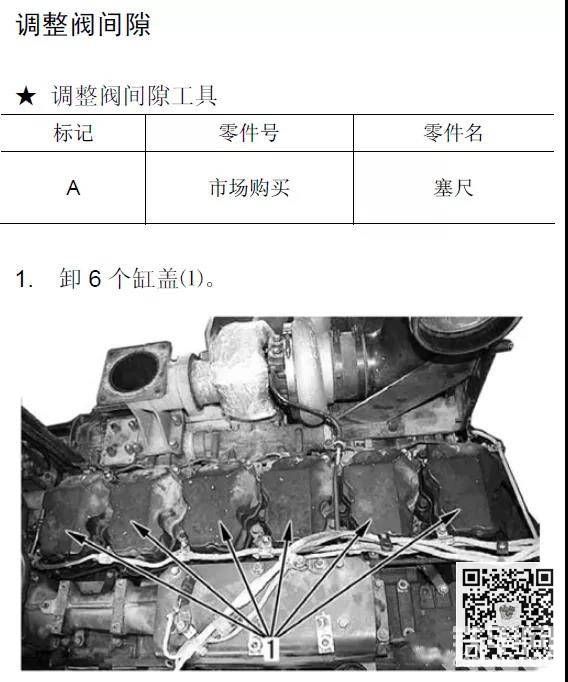

調整閥間隙方法教學

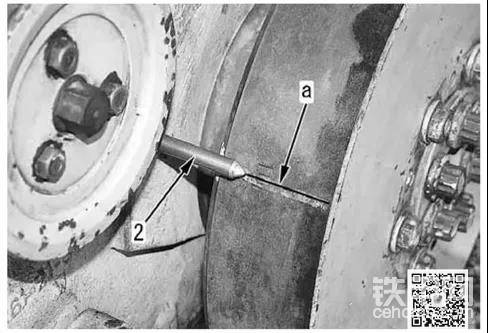

2. 將曲軸向前轉動并使減震器的“1.6TOP”標記線

(a)與指針⑵對準并調整1 號缸到壓縮上死點。

★ 用水泵端的六角部位轉動曲軸，驅動軸。

★ 1 號缸在壓縮上死點時，可以用手移動1 號缸的搖臂到氣閥間隙的量。如果移不動時，可將曲軸轉一圈以上。

2. 將曲軸向前轉動并使減震器的“1.6TOP”標記線

(a)與指針⑵對準并調整1 號缸到壓縮上死點。

★ 用水泵端的六角部位轉動曲軸，驅動軸。

★ 1 號缸在壓縮上死點時，可以用手移動1 號缸的搖臂到氣閥間隙的量。如果移不動時，可將曲軸轉一圈以上。

3. 調整螺釘⑶時松開鎖緊螺母⑷。

★ 1 號缸置壓縮上死點后，調整1 號缸的氣閥間隙。

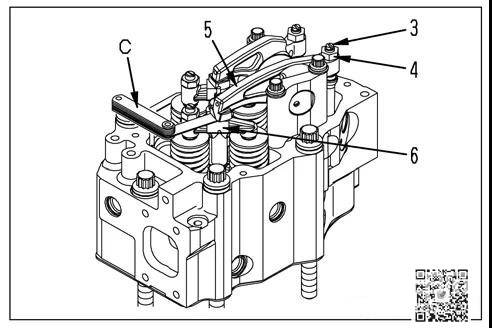

4. 將塞尺C 插入搖臂⑸和十字頭⑹之間的間隙中，并用調整螺釘⑶調整氣閥間隙。

★ 插入塞尺，將調整螺釘?shù)侥憧梢暂p輕移動塞尺的程度。

★ 氣閥間隙進氣閥：0.35mm,排氣閥：0.57mm

5. 固定調整螺釘⑶時，擰緊鎖緊螺母（4）。

螺母：45.1-51.0Nm {4.6-5.2kgm}。

★擰緊鎖緊螺母后，再次檢查氣閥間隙。

6. 1 號缸調整后，向前轉軸曲軸120°，并根據點

火次序調整各缸間隙。

★ 點火次序：1-5-3-6-2-4
