腰間盤突出的病理觀察--短軸距車型鉸銷二三點

用于礦山重工況下，這個場景不少

2020年，不平凡的一年即將到期。謹以此帖，送別這兩蛋的一年。

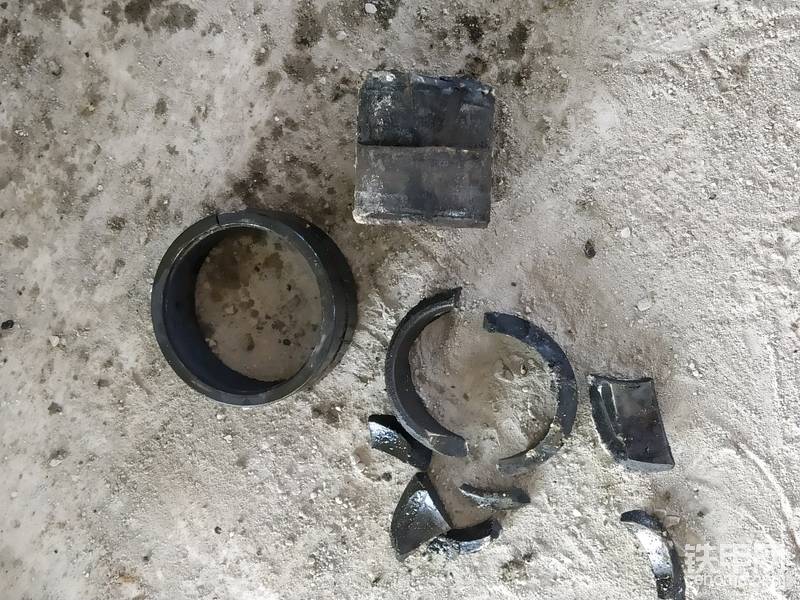

寫這篇帖子的源頭，原本是因為我現在開的這臺龍工850的車架鉸銷關節軸承碎裂而不得不修理。而且，經常有同行就國產裝載機短軸距車型小跨距鉸接式車架為什么不耐用有所爭論，我就來說說我的看法。

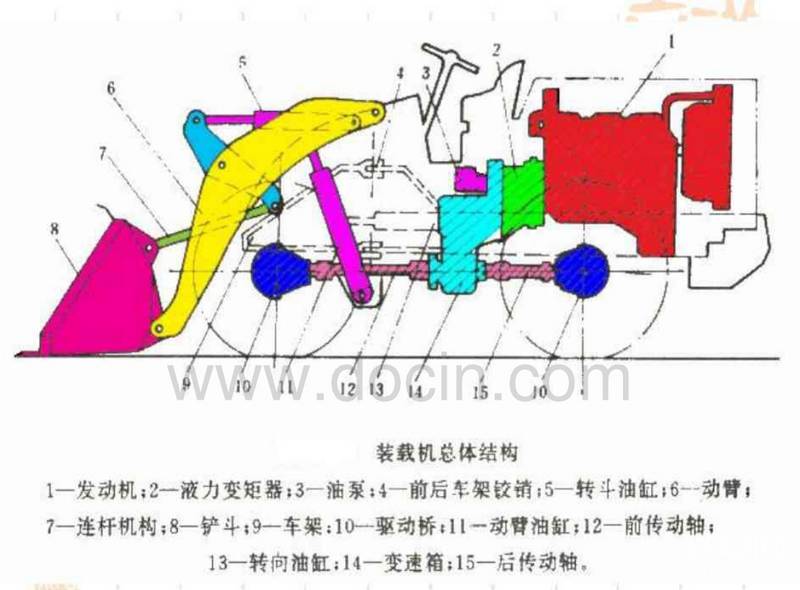

現在生產的裝載機，都是鉸接式車架。具有轉彎半徑小、采用整體式車橋承載力大、工作裝置易于對準工作對象等優點。對于這些優點的，是原來由整體式車架所受到的扭轉、彎曲作用力，變?yōu)樯舷聝蓚€鉸銷承受。承受這些力的支撐面變成了支撐點，前后車架相當于是兩個頂點重合的三角形。三角形的頂點是鉸銷，兩個底邊點由前后輪胎構成。此時整機的轉向動作和人的腰的左右扭動差不多，因此鉸接銷也被叫作腰軸。和人一樣，腰的脊椎既不能太過寬大，又要承受支承身體的重量和力量的傳導。所以鉸銷處的結構強度，相當重要，但受到本身四驅傳動系統的等速要求，因此短軸距車型都是小跨距鉸接車架。

做這個動作的時候，腰腹部肌肉受力最大。鉸接式車架的前后車架聯接處，也是一樣。

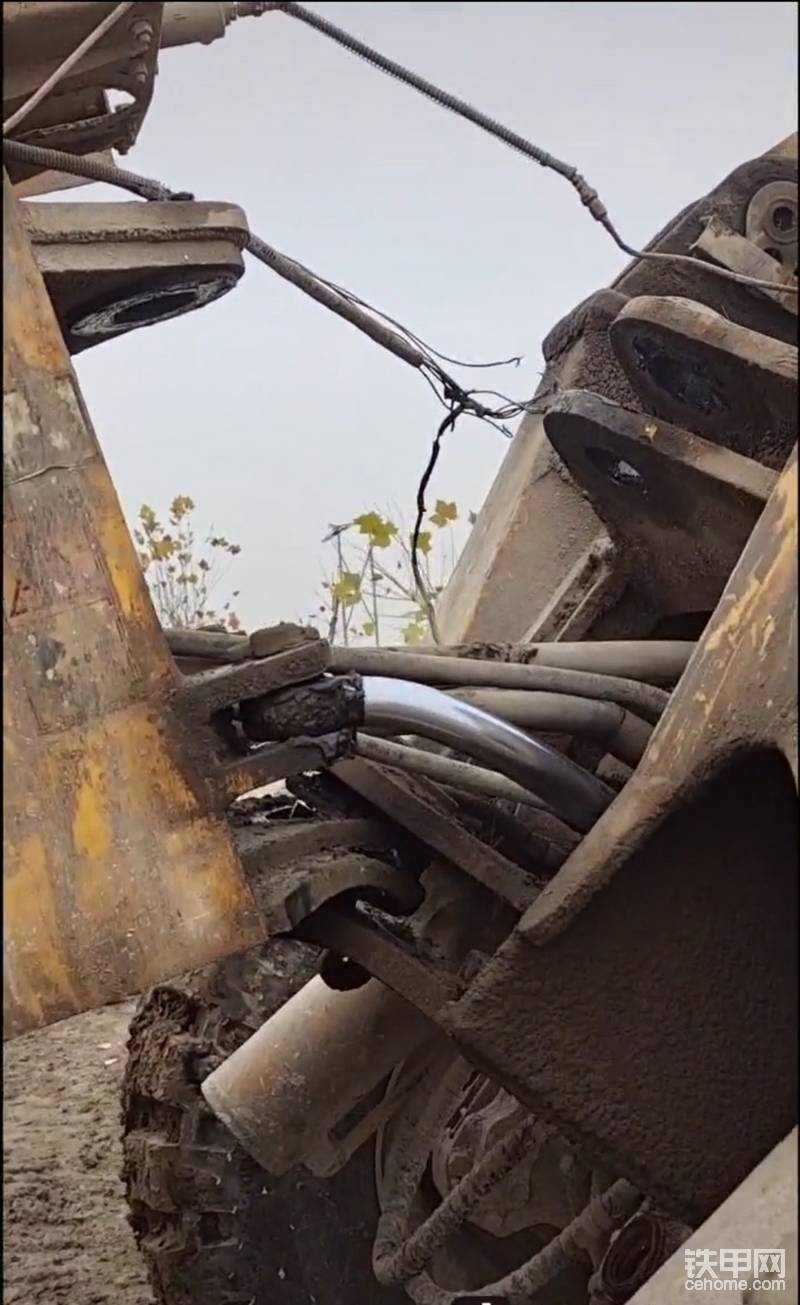

鉸接式車架的下視圖。注意右上角的小圖

裝載機的工作原理就是一個四個輪子的杠桿，以前輪為支點，用后半部的重量撬起鏟斗。從側面看，上下鉸接的空間分布和受力狀態和健身動作-人體旗幟有很高的相似度，看下圖。

大家可以試著感受一下這個動作，以加深理解。鏟斗內物料太重，使后輪上抬時，后部車架就是類似的狀態。對于柱子而言，上部手臂用的是拉力，下部手臂是推力。兩臂間距大一點，此動作做起來更容易一些，間距變小，則包括肩背在內的驅動下部手臂的肌肉群更疲勞。

觀察市場上的裝載機車架，會發現大小跨距鉸接的上部位置幾乎沒有多大差別，下部鉸銷在傳動軸的上或是下，是具別二者的關鍵特征。回看上圖，就相當于上部受拉的手臂位置不變，將下部手臂上移。對應的，手腕的彎扭角度也會加大。在小跨距鉸接上，為什么用關節軸承？因為關節軸承的允許軸的偏心量比滾子軸承大。另一方面，為了穩定姿態，下部手腕與柱子的摩擦力也必須夠大，在豎直方向上起支撐作用。同樣，鉸銷上的關節軸承也是同時承受前后向和軸向的作用力。關節軸承承載徑向力（對裝載機而言就是前后方向）能力較好但三承受軸向力又比較差。裝載機的前后車架同時存相對轉動，效果類似與鋼管舞中的繞管旋轉，車架鉸銷的受力狀態就像是一個圓錐形。所以最終關節軸承的外圈會被磨成這樣。

內圈從鼓形，變成了圓柱形。

大跨距鉸接的855下部鉸銷的定位套，經過長期使用后明顯可見是一個上大下小的錐形。

在小跨距車型，鉸銷關節軸承最不耐用的就是柳工50c了，因為只有它的后部車架最長最重。車架鉸銷直徑，臨工的952可以用60毫米的，枊工50c放大到了80毫米。
我還想吐槽一下龍工850的鉸銷在設計上的缺陷。上部鉸銷的防墜落措施是用螺絲把一個圓盤固定在鉸銷上。這個螺絲在關節軸承松曠后在沖擊力的作用下把車架銷孔徑擴大后易于脫落。下部鉸銷上為抵抗重載時的向上撥的作用力，也用了一個螺絲加圓盤的固定方式。經過實際運行，該螺絲明顯偏小，圓盤也未做成碟形，也易于脫落。
