柳工936E黑屏了！
高總剛買回來的二手柳工936E，顯示屏無背光 經檢查，此屏之前修過，背光開關電源芯片已更換，但無波形輸出。乍一看，周邊0402封裝電阻電容有幾個不見了，還原事情的經過大概是這樣的，某晚，月高風清，臺燈下一個英俊少年拿著一把熱風槍，調溫380，噗嗤噗嗤芯片被輕松地吹開了，開始抖動的手出賣了他內心的激動---成功近在咫尺，可風平浪靜之下卻是暗流涌動，最關鍵的震蕩電容跟軟啟動電阻早已吹得不見蹤影。本以為那幾個東東沒用的，可就是那幾個東東讓他放棄了。友情提醒，如果風槍用不好，可以用鋁箔紙覆蓋保護一下，細節決定成敗永遠是真理～～

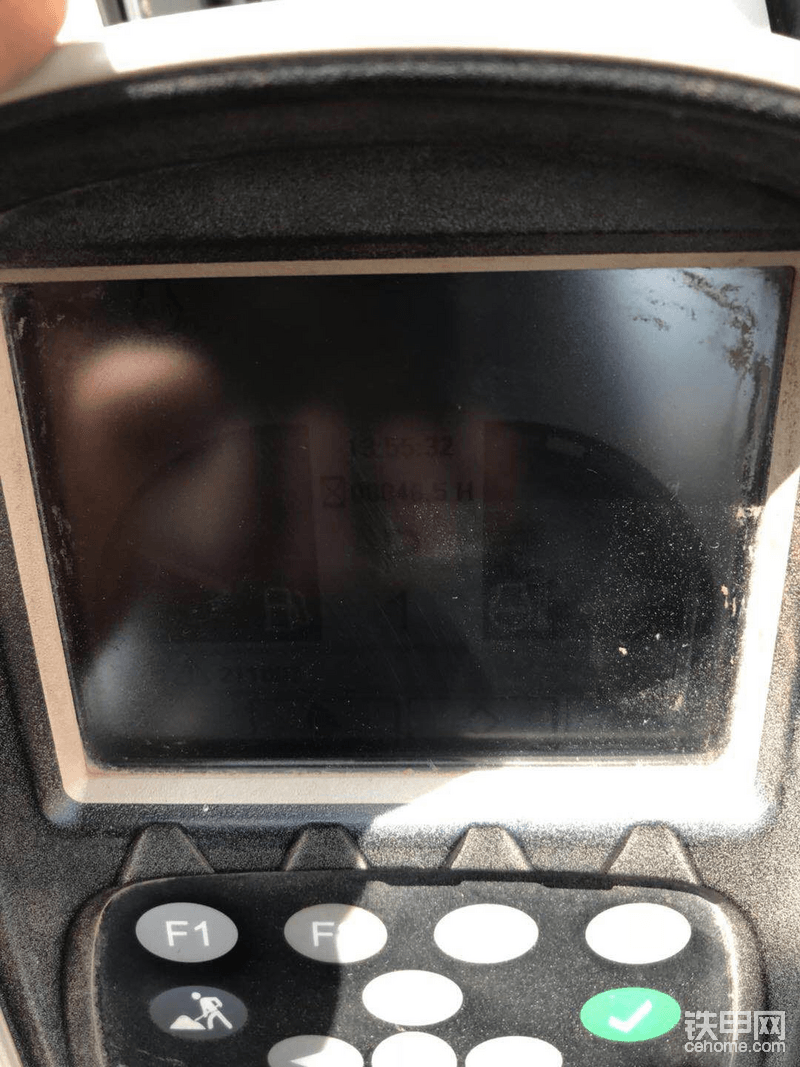

顯示屏黑屏了，典型的無背光，白天太陽底下勉強能看到一點點數據顯示，晚上一點也看不清

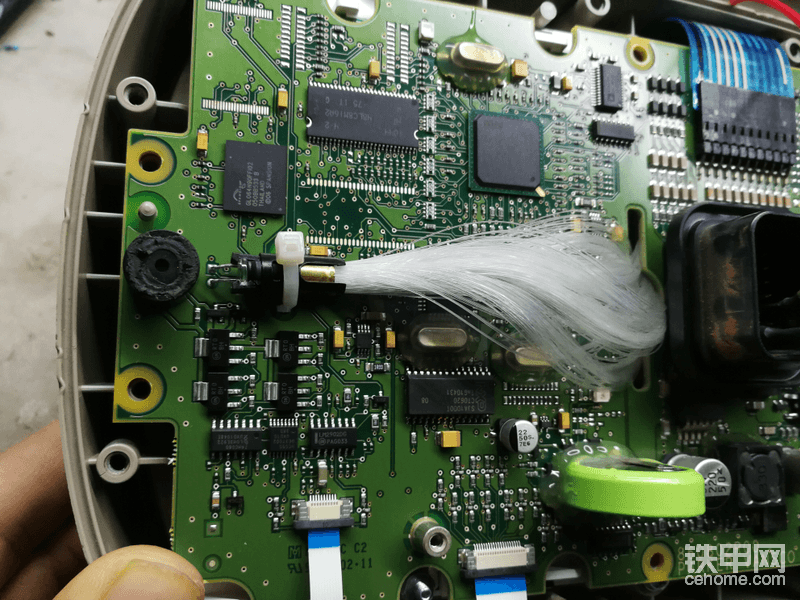

打開顯示屏內部結構非常簡潔，讓人有種這才是工控產品的感慨
白色的線是用來傳導光線給按鍵板的，目前看到用在電腦板上的新技術

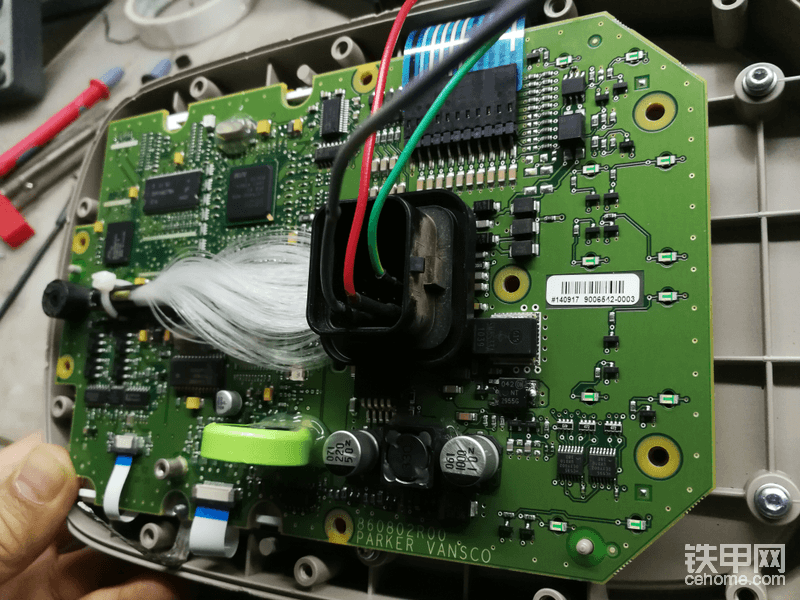

電源供電試機，重現一下故障

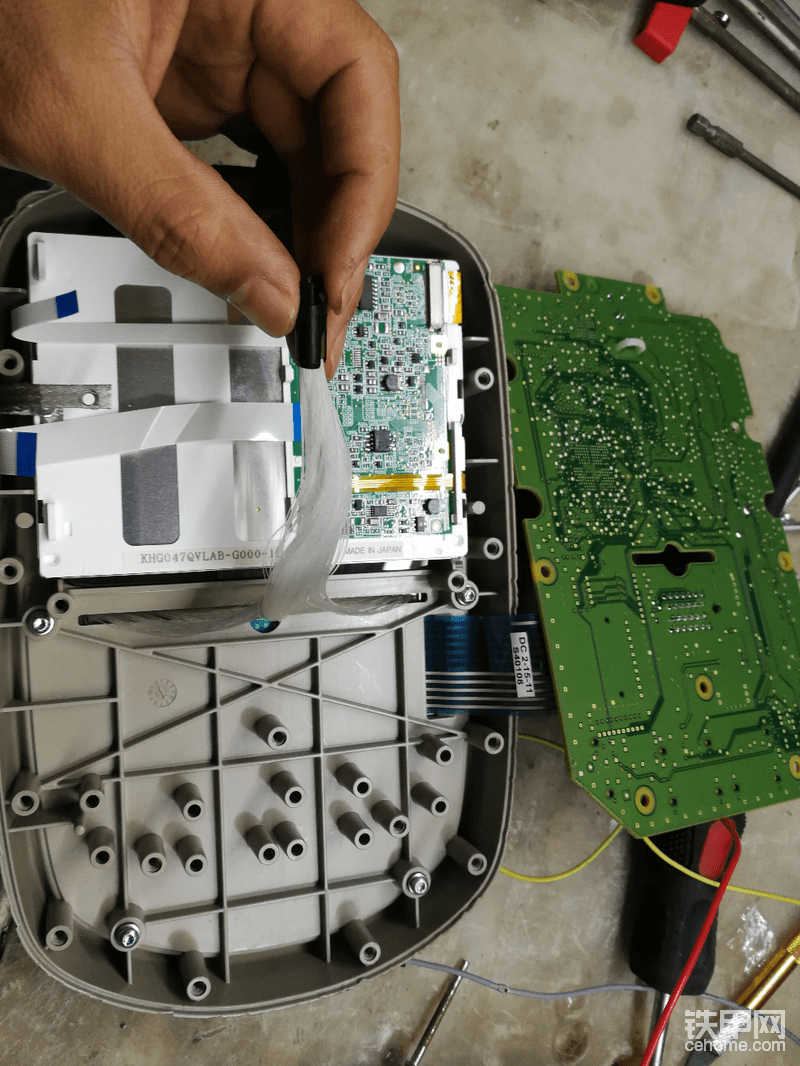

打開液晶板發現問題所在
維修的關鍵就是讓開關電源芯片工作震蕩起來

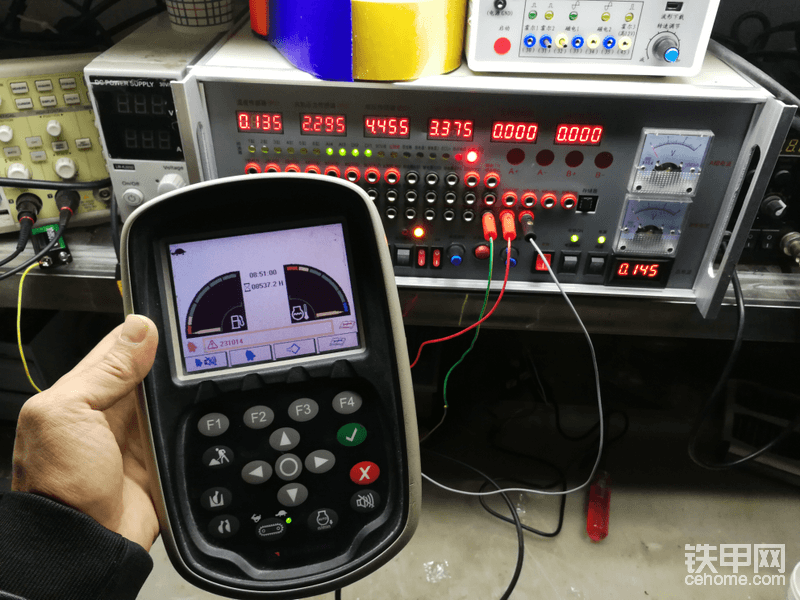

修復完畢，試機正常
圖片
-
永聰
2019-11-04
技術人員
回復（0）
-
柳工原廠配件
2018-11-18
高手高高高
回復（0）
-
手機用戶fhks137
2018-11-14
厲害。啥都能修啊
回復（0）
-
手機用戶kqswz05
2018-11-14
我的柳工75 點火的時候黑屏 有時不怠速，換過展示器，這是什么故障？怎么解決
回復（0）
-
山推成就未來
2018-11-14
白色的是個刷子嗎？
回復（2）
已展示全部評論
不是刷子，給按鍵傳導光線的
回復
電腦板比我想像中工藝復雜十倍，特別是那軟排線工藝
回復
