【我是改裝達人】教你用60塊錢的攝像頭保障駕駛安全

在這個工地干活有兩年了，很多時候幾乎天天加班，市政道路事情都比較繁雜，人也多，就單我們工地最多就有過8個班組，對于挖掘機來說，龐大的機械視力不可能看的那么廣泛，尤其夜晚加班，機械的盲區無法看到，現在機械越來越科技化，很多挖掘機都出廠配有攝像頭。

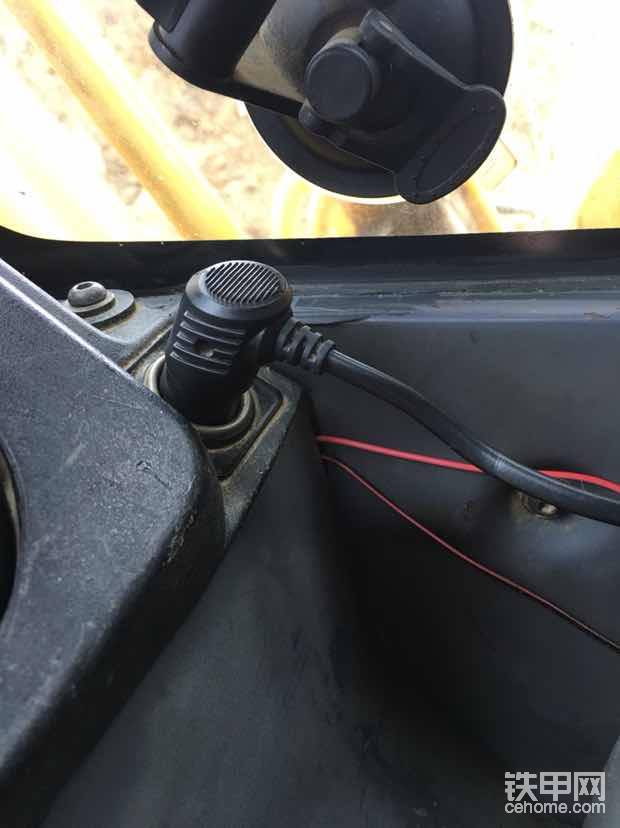

點煙器底座取電

雖然可有可無，但是多少也會有不小的作用，小松200-8原本就有這個配置，只是出廠沒有配備，但是它的功能還是有的，原廠一個攝像頭貴的嚇人。

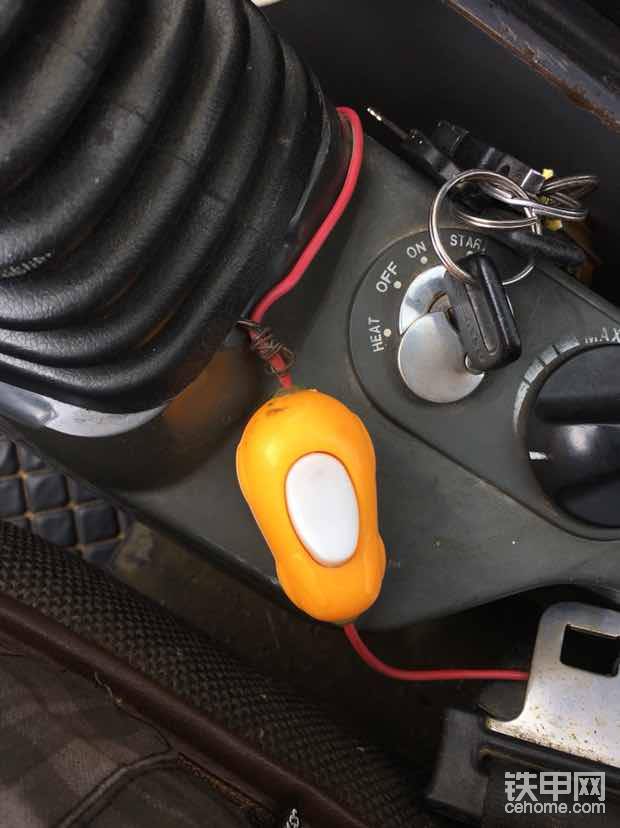

家用開關

其實我之前也是閑的亂搗鼓，看著好玩，想著也有點用處，因為之前有甲友問過我裝的攝像頭是怎么工作的，我一直沒時間發詳細的帖子說，今天就說一下，而且不是原廠的，也不是從網上買的那種插上點煙器就能直接使用的，而是利用機械本身自帶的顯示器和它該有的功能加裝的。

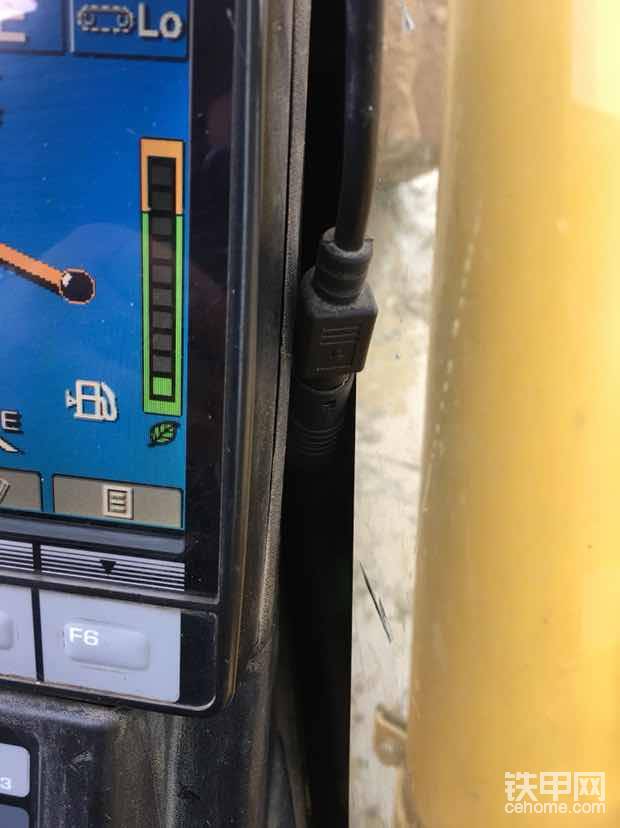

對針插頭

首先從網上買一個24V的帶夜視的攝像頭，蓮花頭接口的，很便宜50塊錢不到，這個攝像頭有兩個接口，蓮花頭是視頻線，一個是電源線，先說最簡單的，電源線是圓孔被插口，用一個插口線接上，另一端接上電源，我的是接在點煙器底口的，在這個電源線中間我接了一個保險絲，接了一個手動開關，防止電量過載燒壞攝像頭，為了保險起見嘛，我還接了一個手動開關，幾塊錢一個，老式的家用開關按鈕，接下來就是視頻線，蓮花口的插頭插上攝像頭的插口，把另一端剪斷，分出很多小線，有很多的線是不同作用的，這個線先放著，接著我們找到顯示器后面的線頭，小松200-8的顯示器后面有一個插口，幾針的我忘了，打開顯示器的后蓋就能看到，在那一直空著，然后在買一根相同針數的插頭插上，對接上就可以，在把另一端剪掉，這個線也有很多小線，把剛才我們剪掉的那個接拿過來，找到對應的視頻接線給接上就可以了，其實到底哪根是傳輸視頻的，我倒現在也沒注意，不過可以一根一根的試，因為是視頻線，所以不會觸電什么的，怎么試都行，直到接對為止，那甲友又要問了，分出來那么多線，怎么才知道有沒有接對，這時候就可以開啟顯示器的功能了。

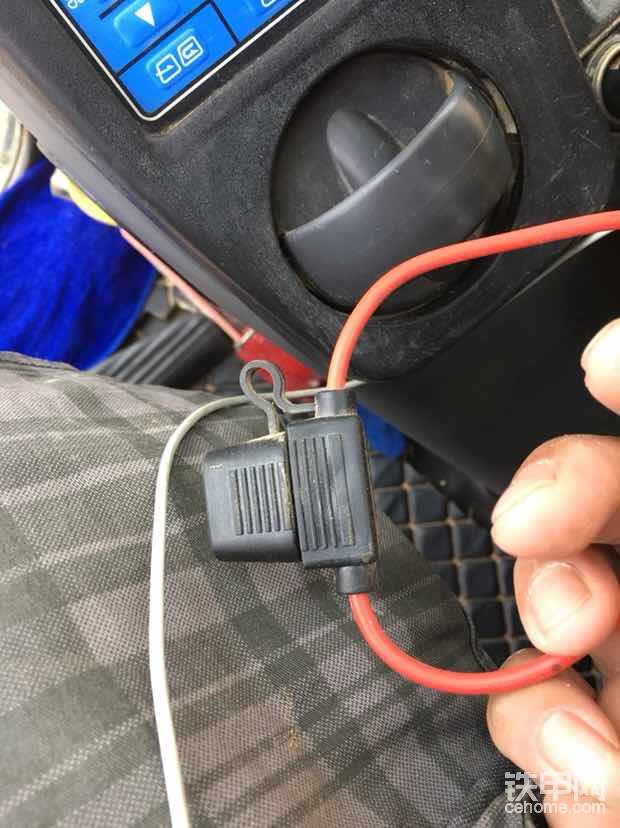

加裝保險絲

小松200-8的顯示器按住4不放接著順序按1.2.3.就可以進入監控，找到初始值設定，我們能看到第05個，是相機設定，選擇打開，這就是三個攝像頭的開關，選擇正像就可以，然后返回顯示器的主頁面，我們能看到顯示器下面多了一個相機的按鈕，選擇打開，能看到1.2.3.M.返回鍵5個選擇按鈕，按M鍵，開始試著接視頻線，只要看到顯示器上面顯示圖案說明就接對了，用膠布把線纏好，在一個個選擇1.2.3.看看到底是哪個線接對了，因為本身就有三個攝像頭選擇，我們現在只接一個，接對了就可以了，比如2號鍵是接對了的，我們再進入相機設定，把相機1關閉，把相機3關閉，只留一個相機2選擇正像，返回主頁面，再撥相機按鈕，直接就能看到攝像頭的攝像圖像了，這樣后面的圖像就可以一覽而盡。

24V可夜視攝像頭

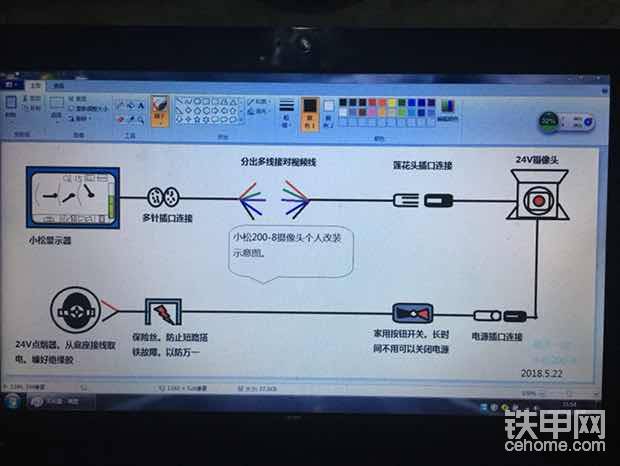

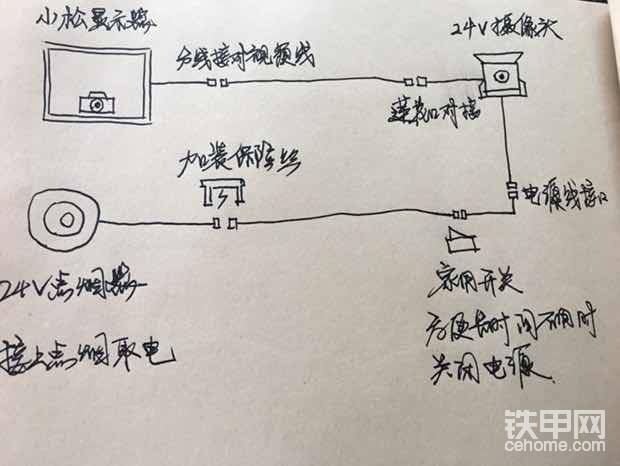

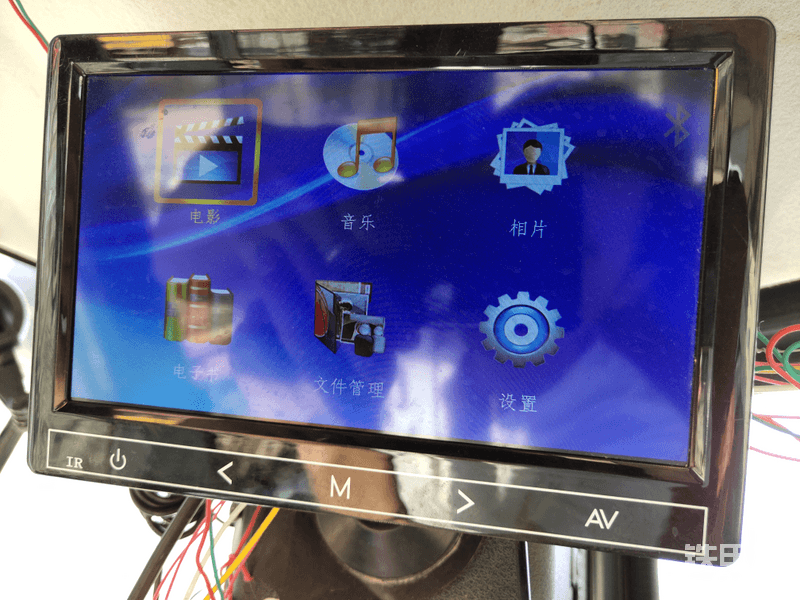

其實還有更簡單的，網上買一個插點煙器的倒車影像連攝像頭顯示器也就百來塊錢，這些都是我沒事喜歡瞎搗鼓弄的，因為原本就有這些功能，只是沒有配備配件而已，就自己給配上了，自己畫了一張圖，動手能力強的大家可以看一下。最后希望各位甲友多多評論支持，謝謝?。?！

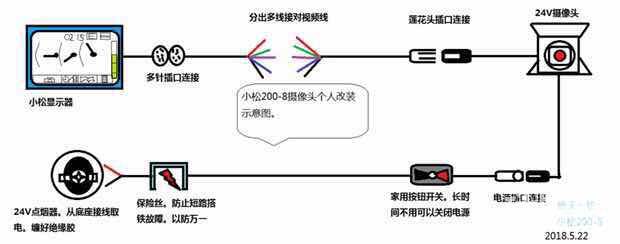

示意圖
