淺談發電機原理與維修

大家都知道發電機，但是有許多人不知發電機是怎么工作的！其實就和市電一樣，發出來的電分別應用不一樣，比如市電是220是民用，380是工業用電，380分別是3相電。
工程機械上的一般是24v。12v不等。
為了效率都是3相電用硅整流器換成直流電。
為了保持電壓的穩定，用到了調節器，調節激磁使發電機保持電壓的穩定。

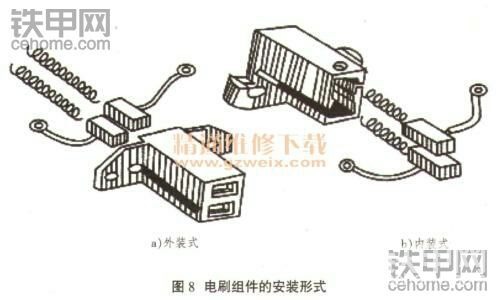

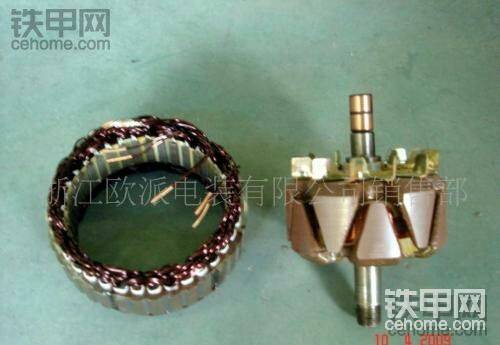

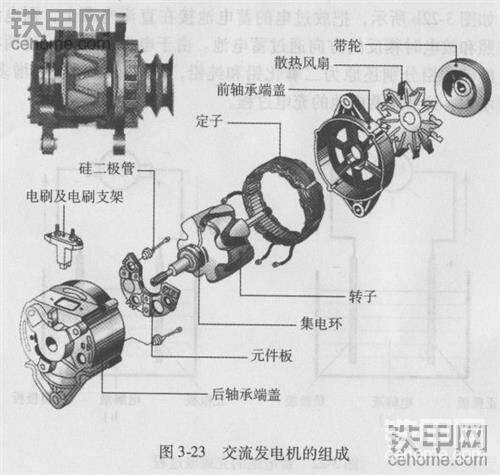

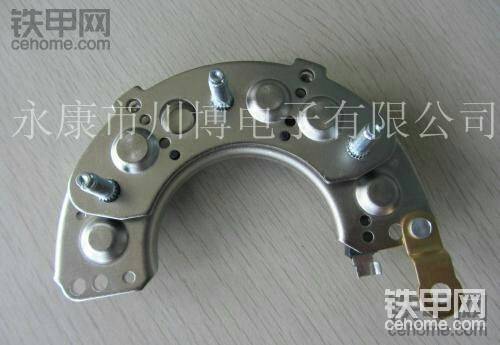

圖片中有發電機整個圖，有拆開了圖，還有硅整流器圖，調節器圖碳刷圖。
下面就說說個個器件測量應用，定子線圈一般有3組線圈，一個中性點線共4根，這幾組線圈都是通路，外觀沒有變色，且用搖表?yè)u一下不是對外殼通路基本是好的。
轉子是一組線圈，阻值3-5歐，用搖表測量不對外殼通路基本上是好的。
調節器2個插頭的IG是電火開關打開來的電，L是發電機的燈那根線。
調節器3個插頭的S是正極線是常電，叫比較電壓，

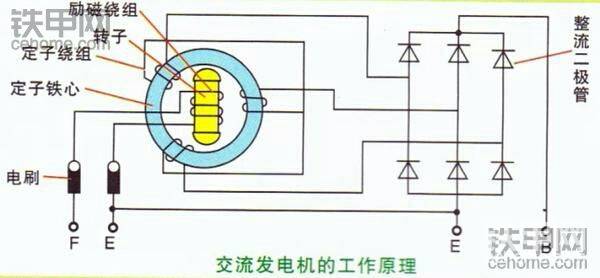

硅整流器是由多個2級管組成一般根定子線圈對應，2級管的測量是一邊通一邊不通，就是單向?qū)ā?發電機檢查，在機械上測量給發電機的電都正常時，測量電瓶，和發電機電樞線B，12v的是13.5-14v為正常。
24v是28-30是正常。
不正常的拆下來，檢查是個器件是不是有損壞，再檢查發電機旋轉聲音太小，聲音不對是軸承壞了，更新。
調節器測試。把調節器拆下，如圖，在F端接一個中燈泡到地，B端接電源正極，s接電源正極，IG是接一個開關到正極，L是IG之間用一個3瓦小燈泡連接這個電源是個0-30v的可調電源，接到調節器上，調節電壓當12v調節器電源電壓高于14.5v時F到燈泡就會息滅，反之是調節器壞了，24的是高于28-30.v時F到燈泡電截止。
好了先說這些。不明白的咨詢！
